带移动脚轮的焊接工装夹具台架

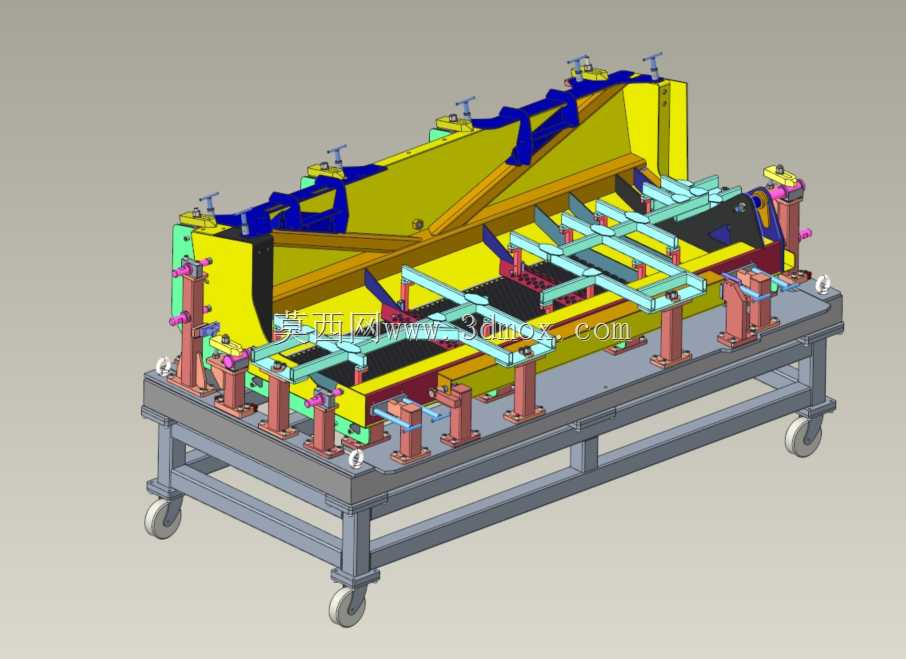

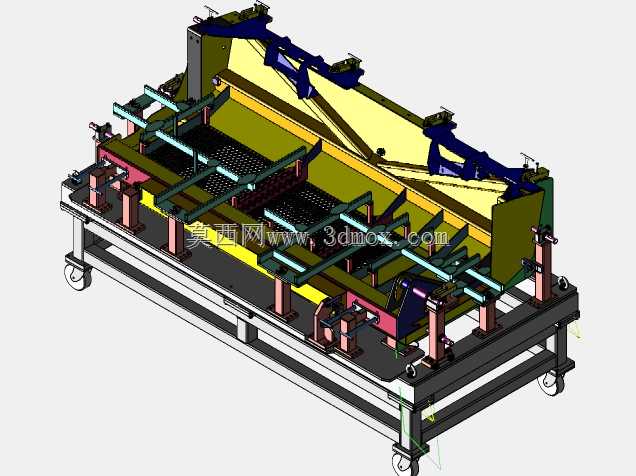

这套工装结构主要应用于金属结构件的焊接加工工序，针对长条形异形钣金拼焊作业设计，可在结构件车间的焊接工位、跨工位转运场景中使用，解决异形拼焊件定位基准不统一、焊接变形难控制、工位间转运吊装繁琐的实际生产问题。整套台架底部采用型钢焊接框架作为承载基体，底部四角配置万向脚轮，其中两个带刹车止动结构，可在需要转序时直接推动台架移动，到位后踩下刹车即可固定工位，无需额外吊装设备配合，适配小批量多品种的柔性生产排布需求。台架的定位单元采用模块化分布设计，沿工件长度方向排布多组可调支撑座，支撑柱高度可根据工件型面做微调，每个支撑点对应工件的工艺定位基准，避免焊接过程中工件因受热应力产生翘曲变形；侧边配置多组快速压紧夹具，夹具臂可绕转轴开合，装件时翻开夹具臂即可吊装工件就位，工件落位后扳动夹具臂即可快速压合工件边缘，压头位置可根据工件边缘轮廓调整前后行程，适配同系列不同局部尺寸的工件装夹需求。设计过程中优先考虑了焊接作业的操作空间预留，定位组件之间留出了足够的焊枪操作间隙，焊工可从台架两侧及端部顺畅接触焊缝位置，无需频繁调整工件装夹状态；台架中部设置网格状落渣板，焊接产生的焊渣可直接透过网格落入下方接渣区域，避免焊渣堆积在定位面上影响后续装夹精度，日常清理时只需抽出接渣盘即可完成焊渣清运，降低工位维护工作量。整套工装的安装边界适配常规车间通道宽度，台架整体宽度控制在1.2米以内，长度匹配对应工件的加工尺寸，推动转序时可顺利通过1.5米宽的标准车间通道，不会与周边设备、工位器具产生干涉；所有定位面均做了发黑防锈处理，焊接飞溅不易粘附在定位基准面上，长期使用后仍能保持定位精度稳定，压紧夹具的铰接点配置了润滑衬套，反复开合使用也不会出现卡滞问题。针对异形工件的型面定位需求，部分支撑座顶部配置了仿形定位块，定位块型面与工件背面轮廓完全贴合，装夹时无需反复找正，工件落位即可对准所有工艺基准，单批次工件装夹耗时可缩短六成以上，同时能有效控制拼焊时的错边量，保证焊接后工件的形位公差符合设计要求。台架框架的型钢选型经过承重校核，可承载对应规格工件的整体重量，满载推动时框架不会产生形变，脚轮的单轮承重满足满载工况下的长期使用需求，不会出现轮体变形或转向卡滞的问题。
