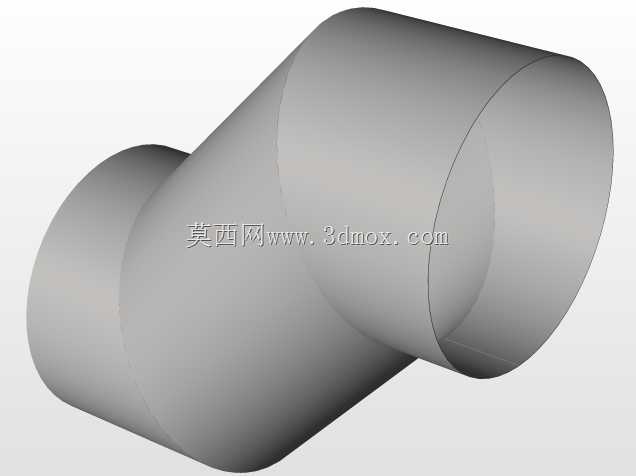

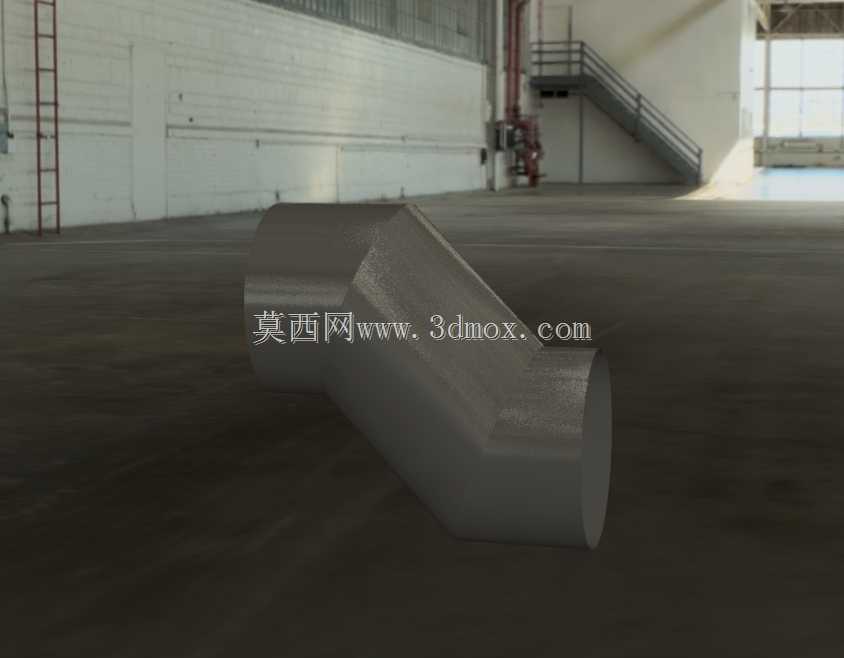

参数化斜向三通通风连接风管结构

在工业厂房通风除尘、商用建筑暖通送风、生产车间废气收集等场景中，管路变向衔接一直是管路布设时的核心处理环节，这类斜向异径连接风管的应用，主要解决主风管与支管路非垂直角度对接时的气流平顺过渡问题，避免直角弯头带来的风阻骤升、局部紊流引发的管路振动与噪音问题。从结构设计逻辑来看，该管件采用三段式筒体衔接构型，两个同轴直通段用于串接主通风管路，侧向斜出段用于对接分支管路，相贯线位置做了圆弧过渡处理，没有尖锐的折角结构，能让气流在转向时保持相对稳定的流态，减少风阻损耗，降低风机运行的负载冗余。设计过程中优先考虑了安装边界的适配性，直通段的端口预留了标准法兰对接的余量，斜向段的伸出长度经过参数化约束，可根据实际布设的管路间距调整角度与伸出尺寸，不需要重新绘制相贯线结构，仅通过参数驱动就能适配不同管径、不同夹角的管路对接需求，能大幅缩短管路布设时的建模出图周期。外形结构上，整体采用等壁厚筒体构型，壁厚取值匹配常规通风管路的承压要求，可适配0-2000Pa的中低压通风系统，安装时不需要额外制作异形转接件，直接通过法兰与相邻管路紧固即可，相贯线位置的过渡圆弧半径经过流场仿真验证，能将局部阻力系数控制在0.2以内，相比直角三通的风阻降低40%左右，在长距离通风管路中能有效减少沿程压力损失。实际应用中，这类管件常被用于厂房焊接烟尘收集系统、中央除尘管路、空调新风送风系统的分支对接场景，尤其是在车间顶部管路布设空间有限、无法通过多个弯头组合实现斜向对接的场合，一体化的斜接三通结构能减少管路连接点，降低漏风风险，同时节省安装空间，避免多管件拼接带来的安装误差累积。参数化的设计逻辑让该结构可以快速适配不同的工程需求，调整管径、夹角、筒体长度参数时，相贯线、过渡圆弧、端口余量都会同步更新，不需要重复进行布尔运算与结构修正，对于管路设计人员来说，能直接调用到不同的通风系统三维布设场景中，快速完成管路整体装配，校验安装间隙与干涉情况，提前预判管路布设时的空间冲突问题。
