传统老式木制农用牵引拖车结构

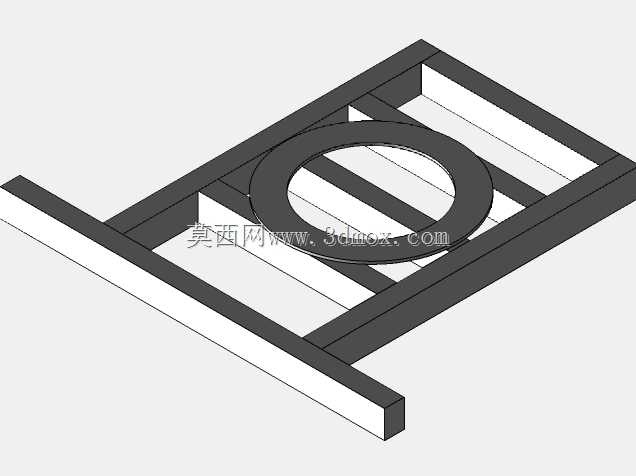

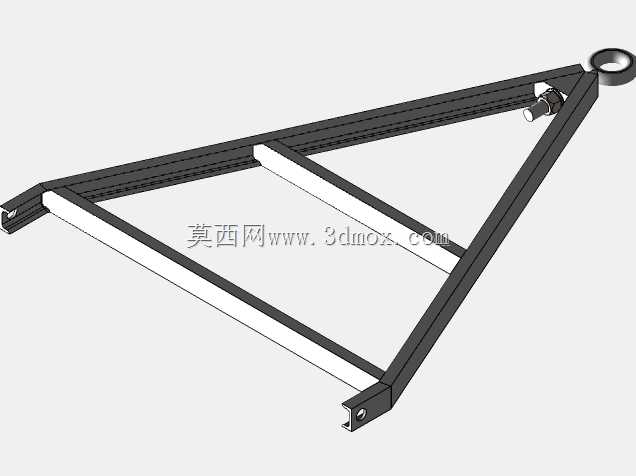

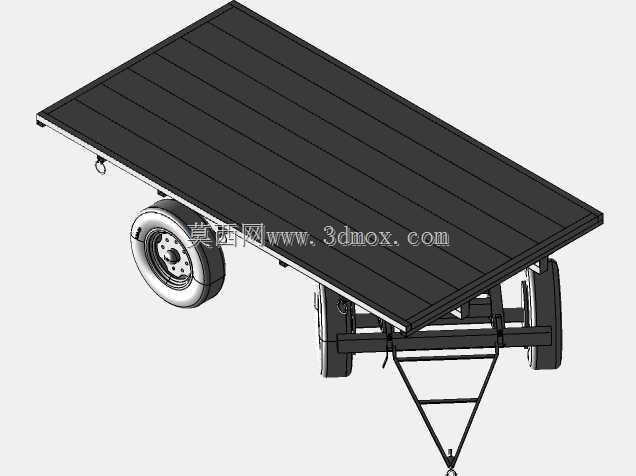

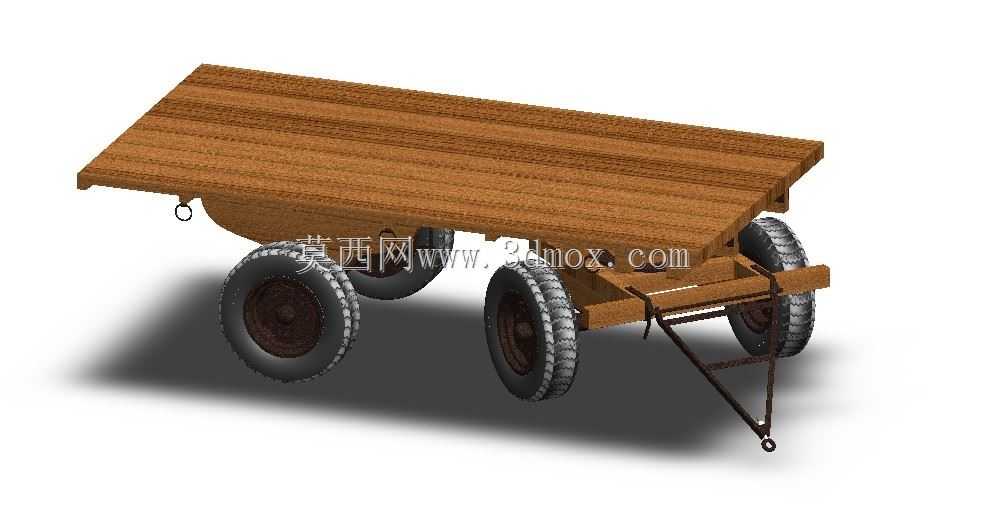

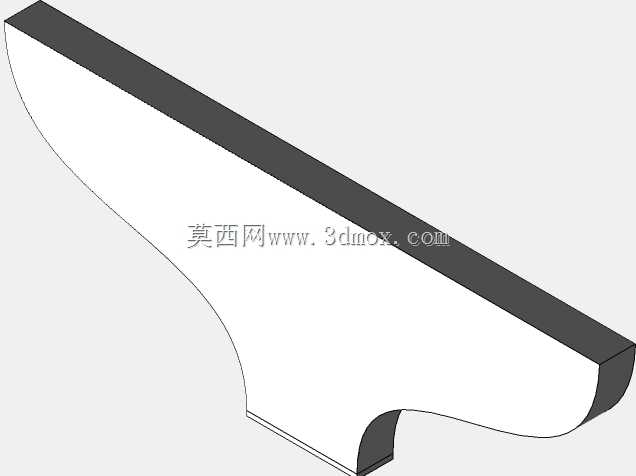

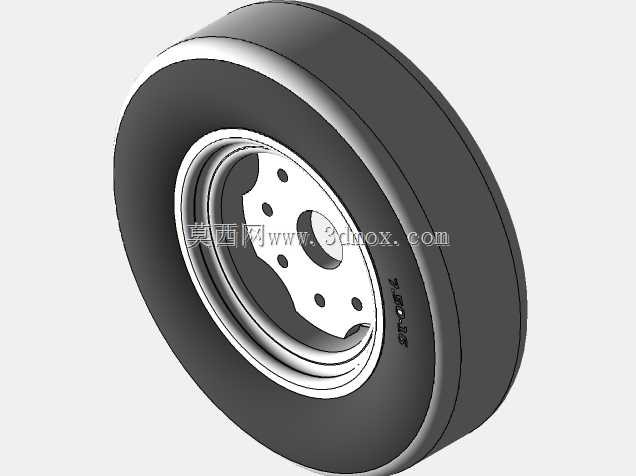

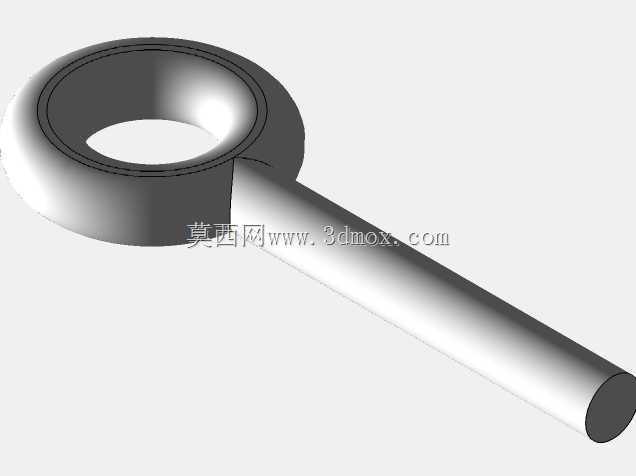

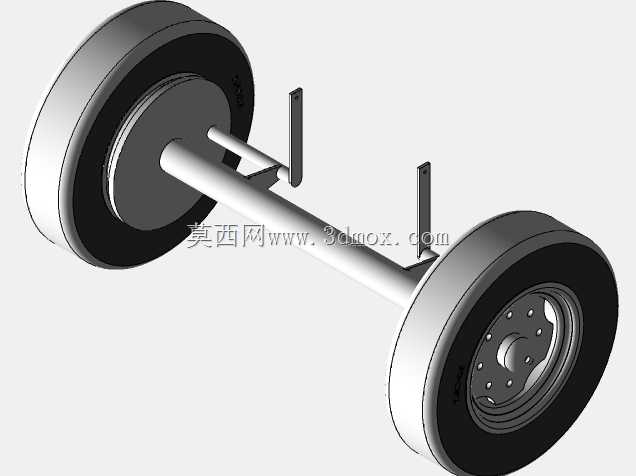

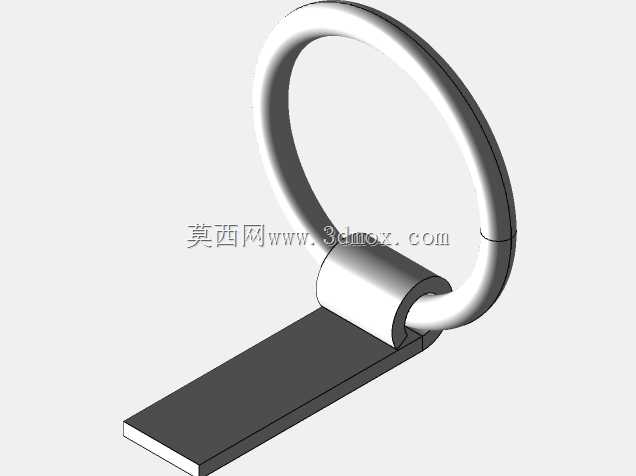

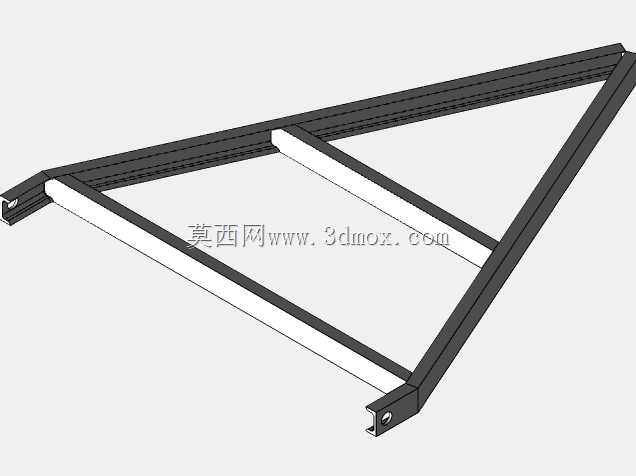

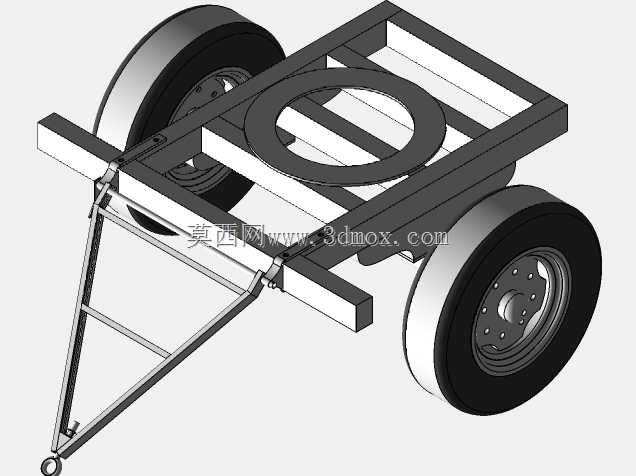

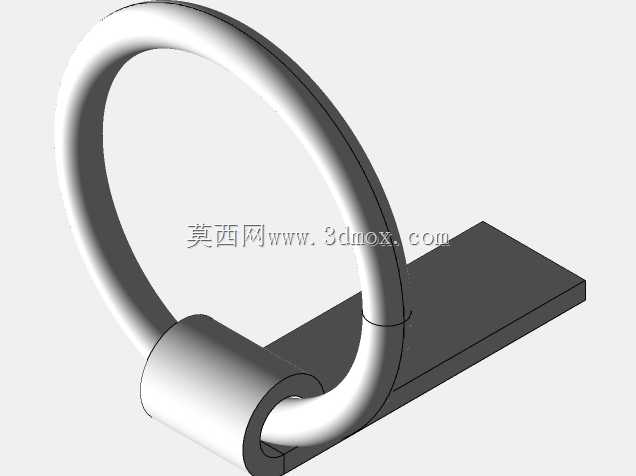

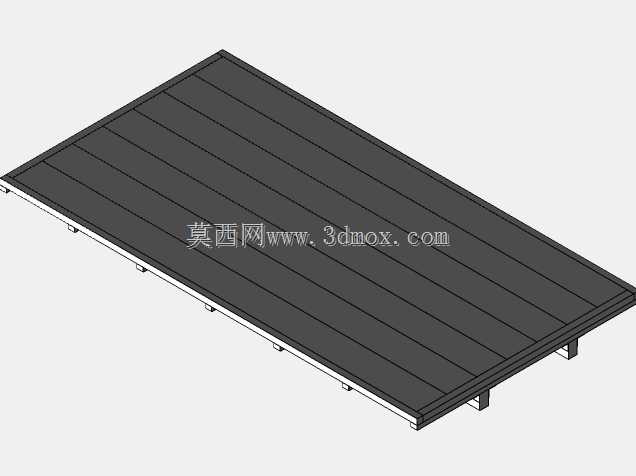

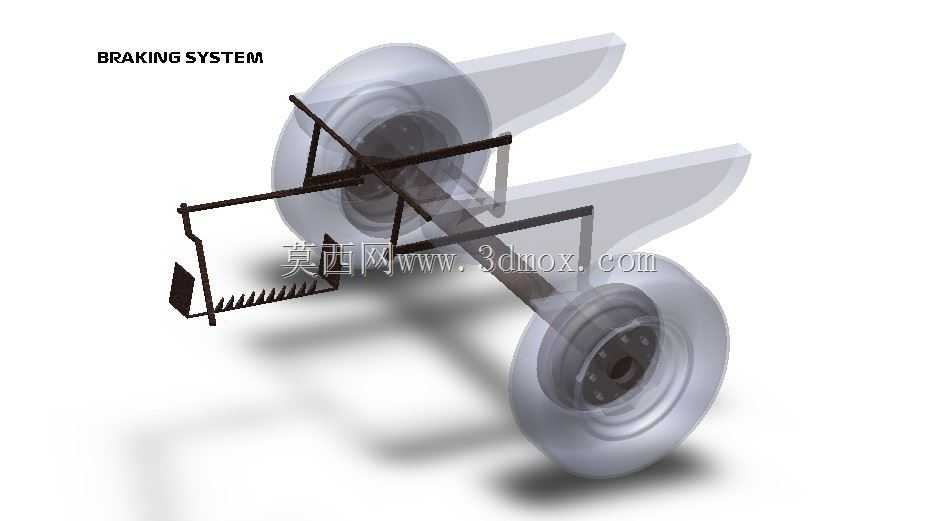

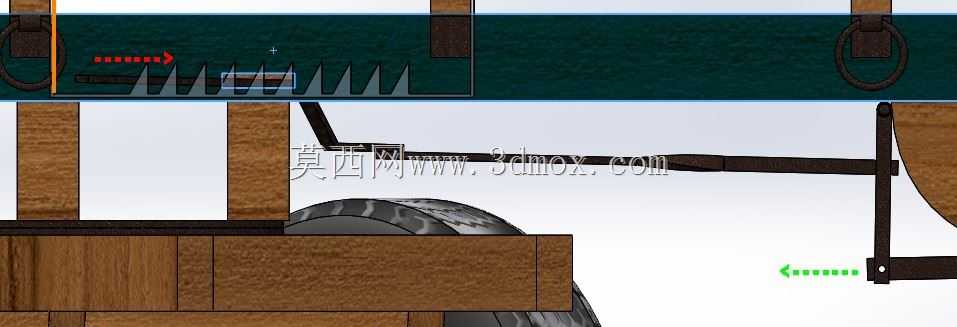

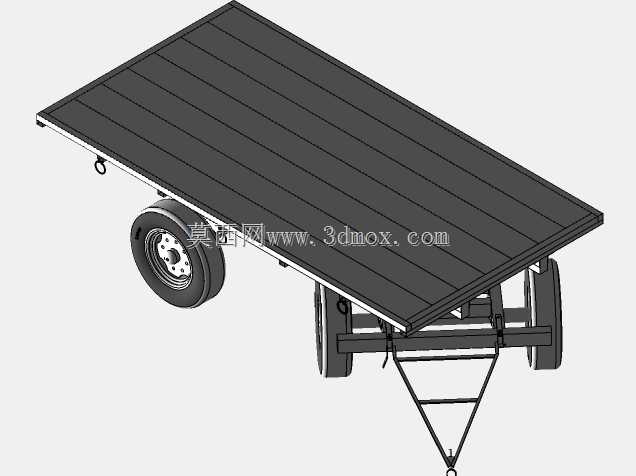

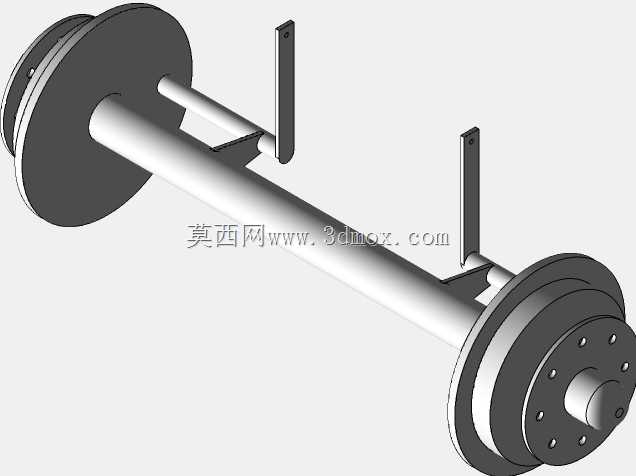

这类木制农用拖车是早年平原、丘陵农区配合小马力拖拉机完成田间、村路转运的核心载具，建模时还原了全实木承载台面的拼接结构，台面由多根经干燥处理的硬木枋横向拼接而成，边缘做了圆弧倒角处理，避免装卸农具、农产品时磕碰剐蹭，台面下方的承托纵梁同样采用实木材质，通过榫卯结构配合金属抱箍与行走轮架连接，兼顾木材的韧性与金属连接件的结构强度。从实际应用场景看，这类拖车主要承担农家肥转运、收获期粮食从田块到晒场的短驳、小型农具跨地块转移的功能，相比全金属拖车，木制结构自重更轻，在松软田块行驶时不易陷车，木材本身的摩擦系数更高，装载袋装粮食、秸秆堆时不易出现滑料移位的问题。设计时行走部分采用了四轮布局，前后轮均选用深花纹农用橡胶轮胎，搭配钢制轮辋，轮距匹配农村常见机耕道的宽度，同时预留了足够的转向间隙，牵引架采用金属三角架结构，前端设置牵引环，可直接挂接在拖拉机后部的牵引挂钩上，牵引架上还设置了手动制动拉杆，坡道停靠时可锁止后轮避免溜车。台面侧边预留了挂环点位，可用来绑定绳索固定装载物，也可加装侧栏板拓展装载容积，运输秸秆、柴草等轻泡货物时能有效提升装载量。建模过程中对各部件的安装边界做了精准还原：台面整体长宽比例适配常规小马力拖拉机的牵引能力，满载状态下牵引点高度与拖拉机后牵引座高度匹配，不会出现台面前倾或后翘的问题，轮拱位置做了内凹处理，转向时轮胎不会与木梁、台面发生干涉，转动部件的间隙预留符合农用机械的使用要求，即使在泥泞路面附着泥块也不会出现卡滞。这类结构的拖车维修门槛极低，木构件出现磨损开裂时，农户可自行就地取材更换，不需要复杂的金属加工设备，非常适合早年乡村的维修条件，即使现在部分山区农户仍在使用这类结构的拖车完成小批量农资转运。
