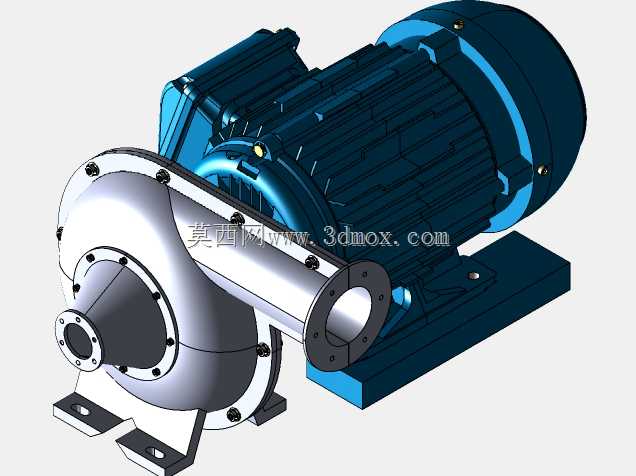

直联式离心泵与驱动电机集成结构

该集成结构将离心泵过流部分与驱动电机做同轴直联设计，省去了传统联轴器连接的冗余结构，大幅压缩了整机轴向安装尺寸，在中小型给排水、循环水输送、洁净流体增压场景中应用广泛，常见于楼宇供水、暖通循环、工业冷却系统、小型化工流程的洁净介质输送环节，适配不含大颗粒杂质的清水、理化性质接近水的流体输送工况。从结构设计逻辑来看，泵体采用蜗壳式流道设计，进水口沿轴向正对叶轮中心，出水口沿蜗壳切向布置，这种流道设计能最大程度降低流体在泵腔内的水力损失，提升运行效率；叶轮采用闭式结构，前后盖板与叶片一体成型，平衡孔开设在后盖板靠近轮毂位置，用于平衡运行过程中产生的轴向力，降低轴承端的轴向载荷，延长支撑部件的使用寿命。泵体与电机端的连接采用法兰式定位止口设计，安装时依靠止口的配合精度保证泵轴与电机轴的同轴度，避免运行过程中出现偏心振动；进出口法兰均采用标准法兰连接尺寸，法兰端面的密封槽预留了垫片安装空间，可适配橡胶垫片、金属缠绕垫片等多种密封件，满足不同压力等级的管路连接需求。安装底座采用一体式铸铁底座，电机与泵体的安装脚均通过螺栓固定在同一底座平面上，底座预留了地脚螺栓安装孔，可直接固定在混凝土基础或者钢制安装架上，安装时需要校准底座水平度，避免运行过程中因基础不平产生附加应力。密封结构采用机械密封形式，安装在泵轴穿泵体的位置，相比传统填料密封，机械密封的泄漏量更小，运行摩擦力更低，不需要频繁调整填料压盖，维护周期更长；电机部分采用风冷散热结构，外壳的散热筋沿轴向布置，尾部的散热风扇随轴转动时，气流沿散热筋轴向流动，带走电机运行产生的热量，保证电机在额定负载下的温升符合要求。整个集成结构的设计充分考虑了现场安装的便捷性，整机不需要现场对中找正，到场后仅需要连接进出口管路、固定地脚、接通电源即可投入使用，相比分体式泵组大幅降低了现场安装的技术要求与施工周期，同时直联结构减少了联轴器等易损部件，日常维护仅需要定期检查机械密封泄漏情况、轴承润滑状态、电机散热通道是否通畅即可，运维成本更低。在选型适配时，可根据实际需要的流量扬程参数匹配不同功率的电机与不同直径的叶轮，泵体的流道尺寸也可随参数调整，该结构的三维建模完整还原了各部件的配合关系，包括叶轮与蜗壳的间隙、密封件的安装位置、法兰的螺栓孔分布、底座的安装孔位等细节，可直接用于安装布局校核、管路干涉检查、教学演示等场景。
