盆景线料收纳分配机架结构设计

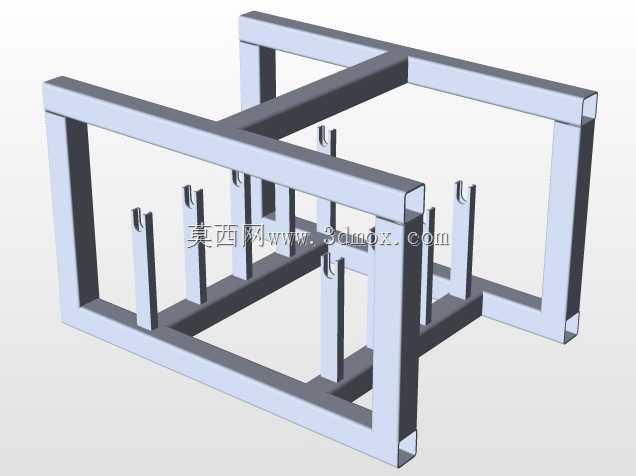

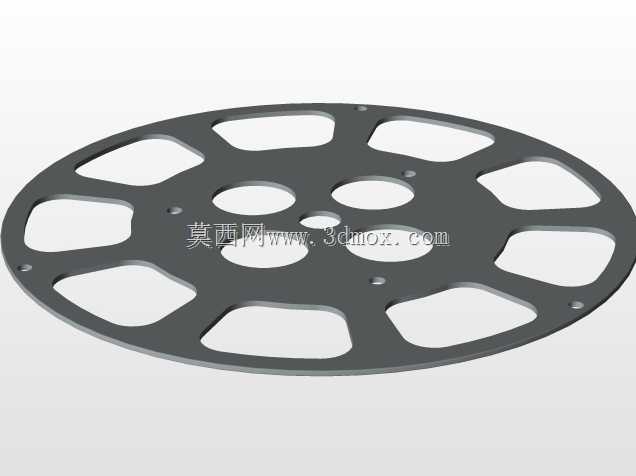

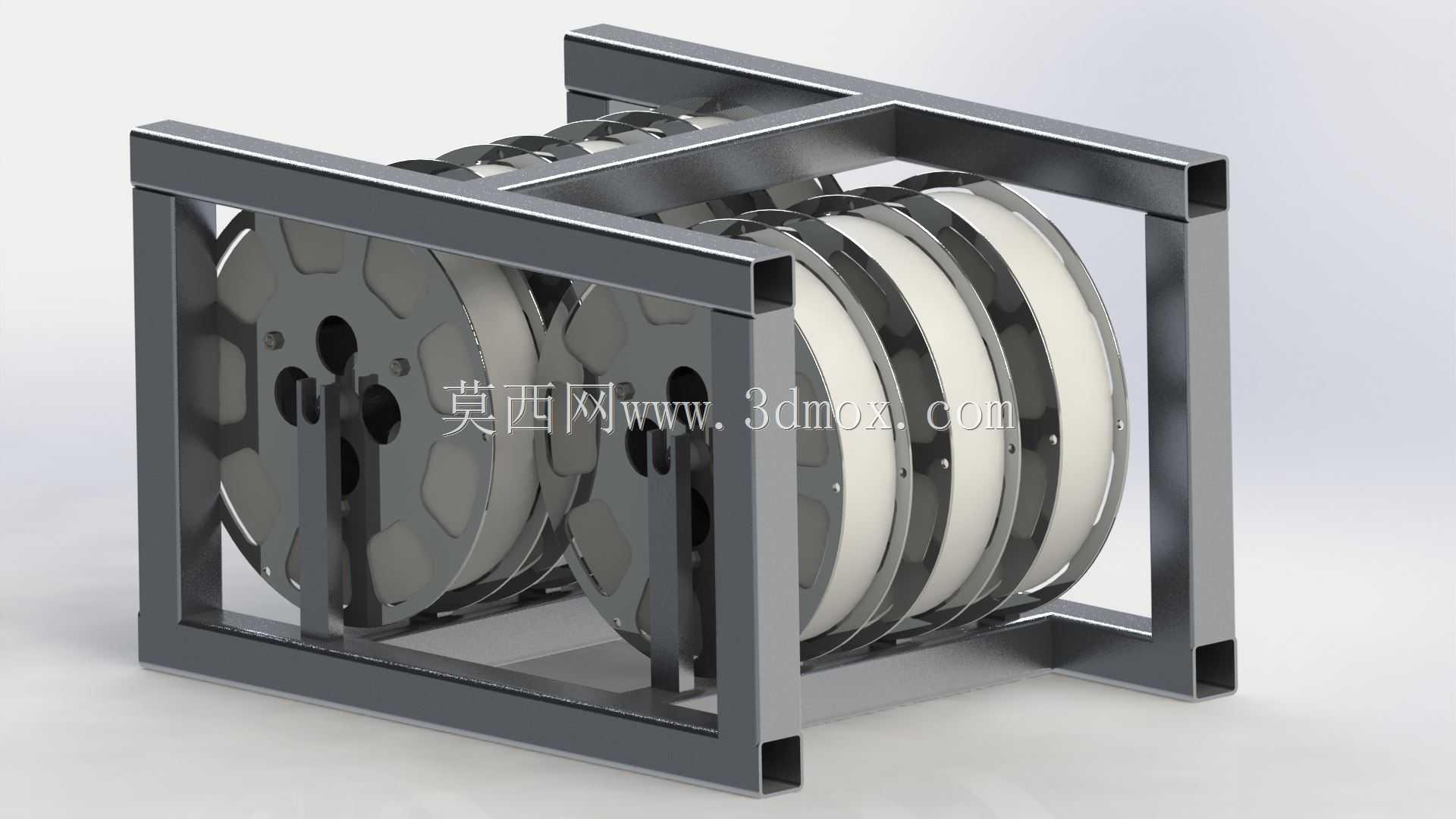

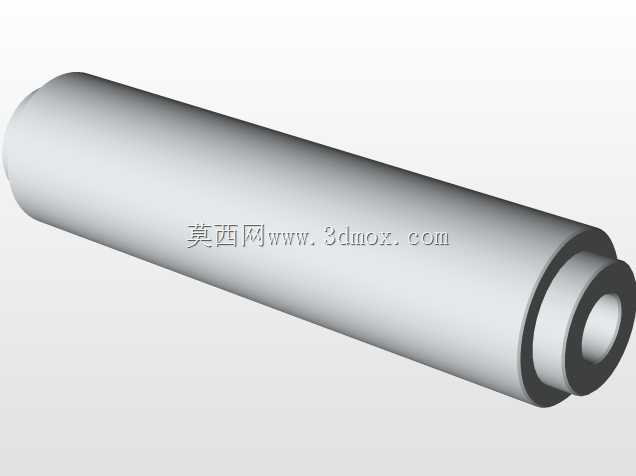

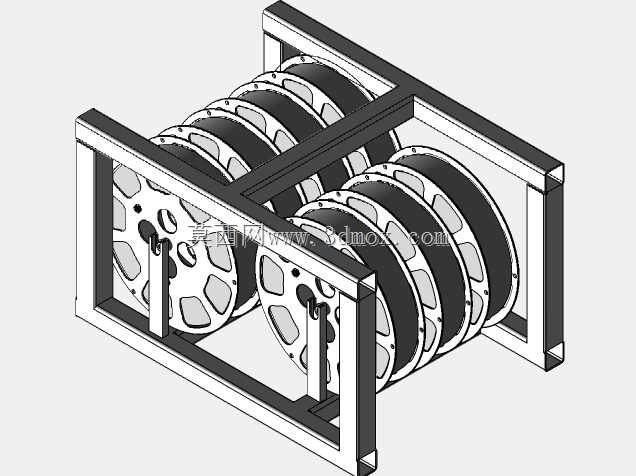

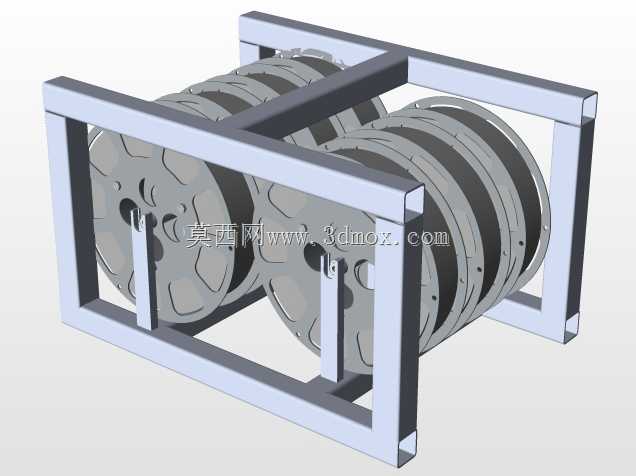

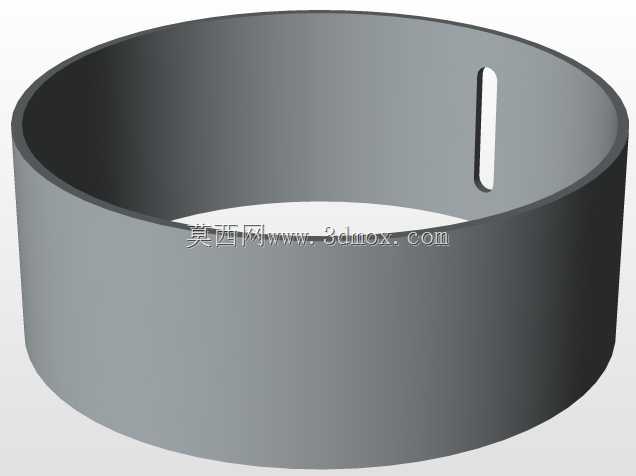

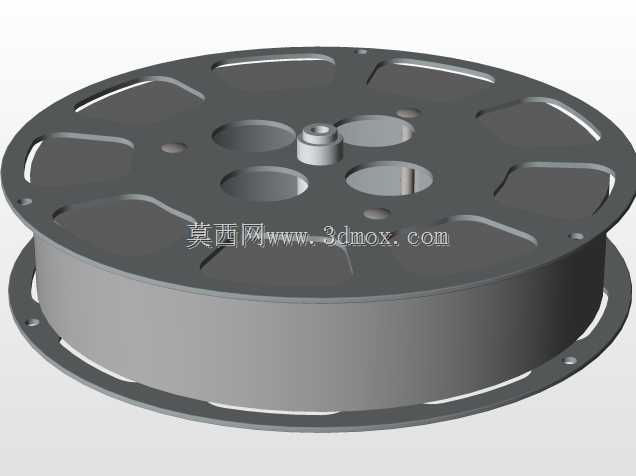

这类线料收纳分配架，多应用在电子线束加工、小型电气装配、盆景造型线材预置这类需要同时取用多规格线材的作业场景，核心作用是将多卷不同线径、不同材质的线盘有序承托，避免线料散放缠绕，取用过程中线材可顺畅抽出，不会出现卡滞、绞线的问题。整体框架采用方管焊接成型的笼式结构，设计阶段优先考虑了承托稳定性与线盘更换的便捷性，框架的竖向方管作为主承重构件，横向方管做上下连接加固，底部预留了足够的离地间隙，既可以直接放置在工作台面使用，也能通过底部安装孔固定在流水线侧方的支架上，适配不同作业工位的安装需求。框架内部设置了两根平行的穿轴杆，每根穿轴可同时串装多卷线盘，穿轴两端采用快拆式的定位结构，更换线盘时无需完全拆解框架，只需抽出一端的定位销即可取下穿轴完成线盘更换，日常维护操作十分便捷。设计时针对线盘转动的顺畅度做了适配，穿轴的直径匹配常规线盘的中心孔尺寸，穿轴表面做了光滑处理，减少线盘转动时的摩擦阻力，抽线时线盘可随抽线动作灵活转动，不会出现因阻力过大扯断线材的情况。框架的整体宽度控制在常规工作台可容纳的范围内，深度适配标准线盘的直径尺寸，高度不会遮挡作业人员的操作视线，放置在台面上不会占用过多操作空间。笼式的外框结构同时起到防护作用，可避免作业过程中工具碰撞线盘导致线盘脱落，也能防止多卷线盘在转动过程中出现轴向窜动偏移。线盘之间预留了合理的间隙，抽拉其中某一卷线材时不会带动相邻线盘转动，避免不同规格线材出现交叉缠绕的问题。框架的边角处做了倒钝处理，没有尖锐的焊疤与棱角，避免作业人员取料时被划伤。这类结构在设计时没有多余的冗余构件，整体重量较轻，单人即可完成搬运移位，同时方管框架的刚性足够，满装线盘时也不会出现框架变形的问题，可长期在工位上稳定使用。针对不同的线盘规格，穿轴的位置可做小幅调整，适配不同宽度的线盘安装，无需重新制作框架即可兼容多种常用规格的线料卷，通用性较强。
