改进型木炉用颗粒容纳燃烧篮结构

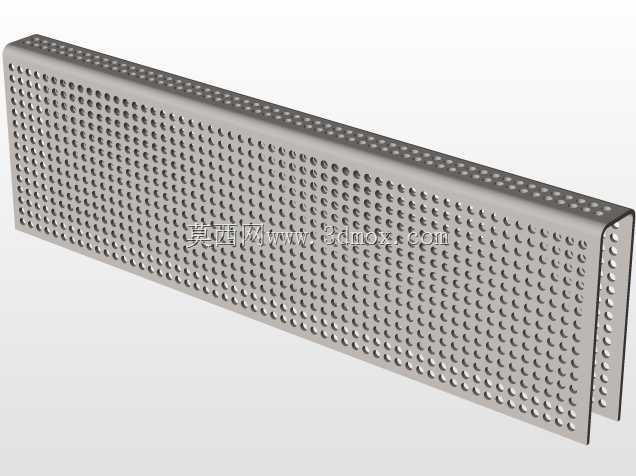

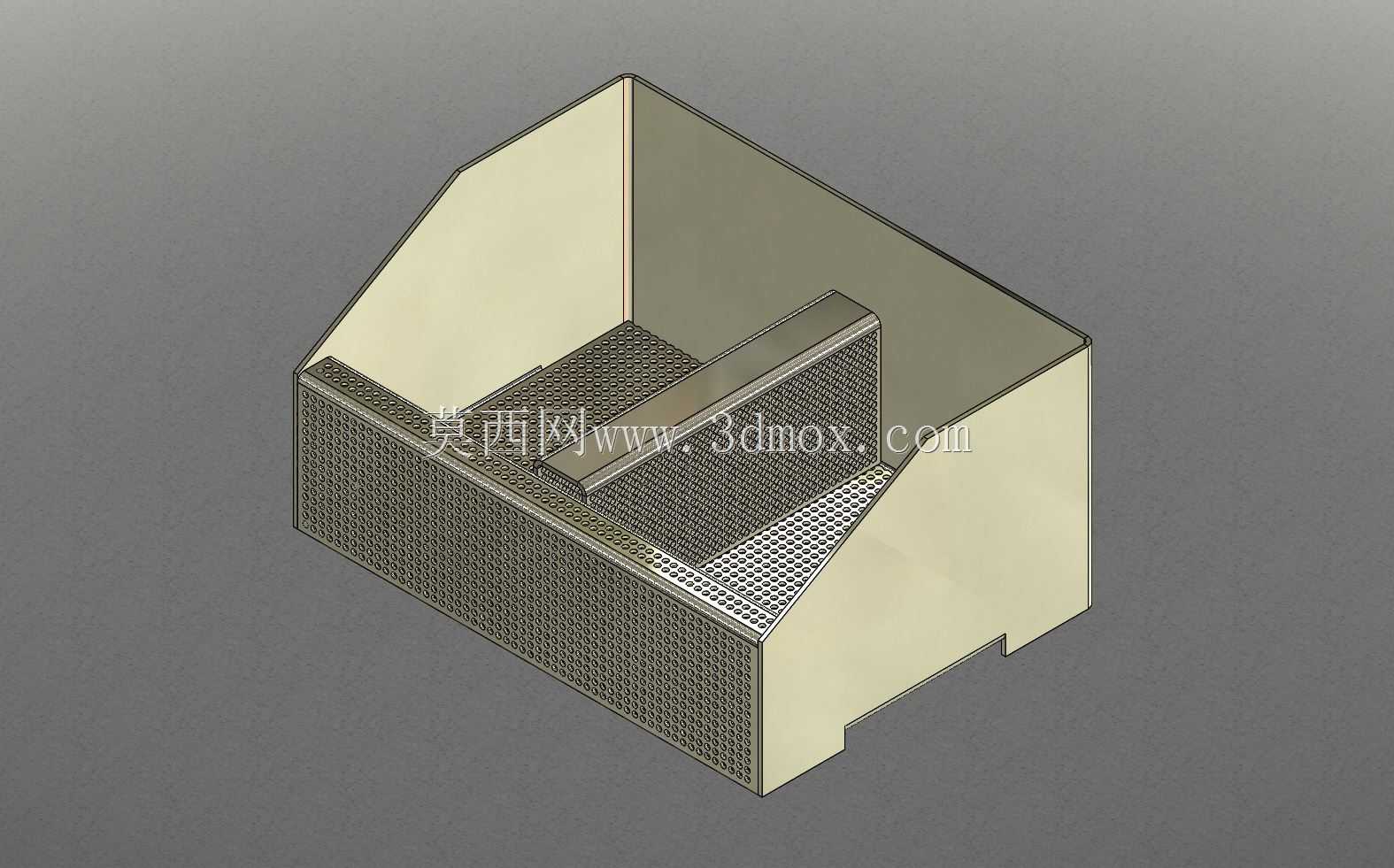

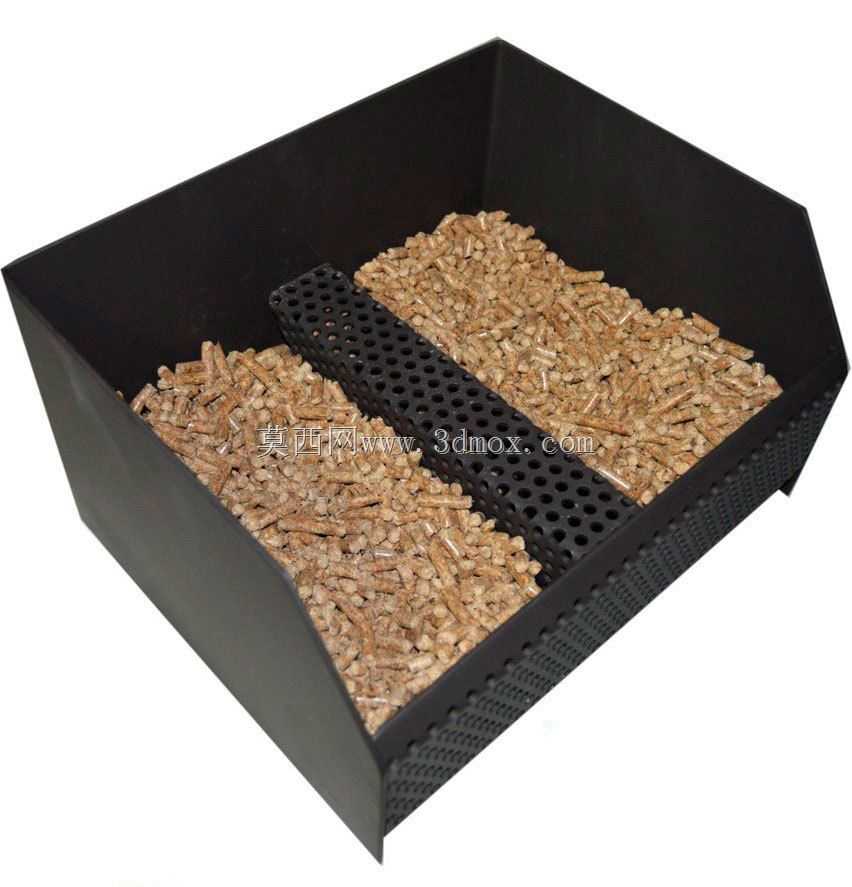

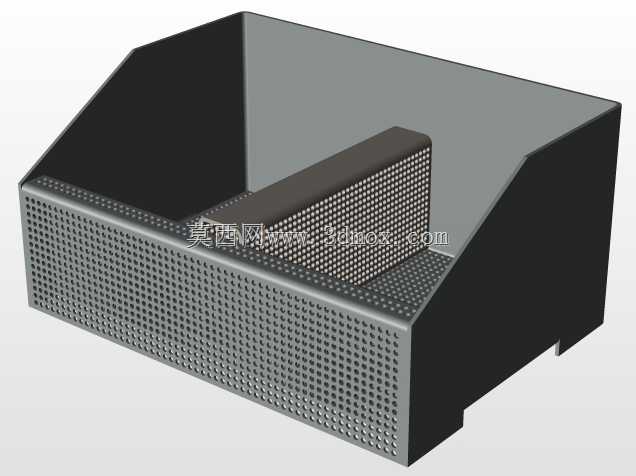

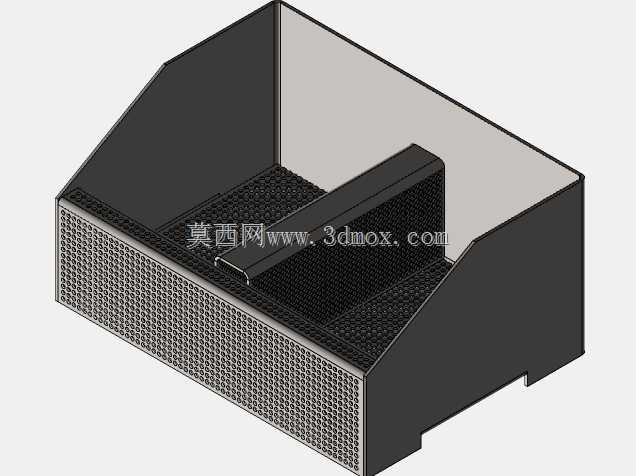

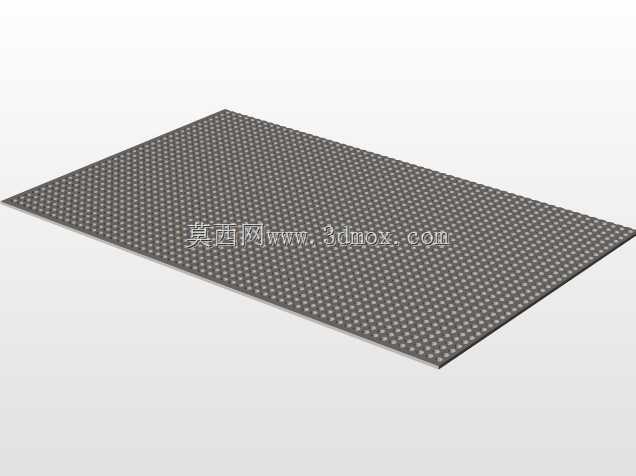

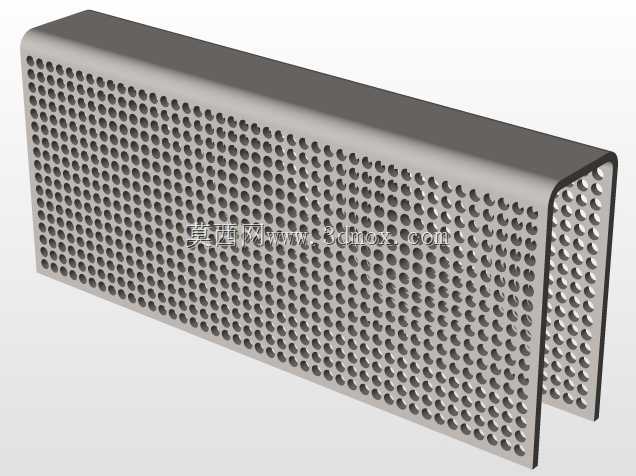

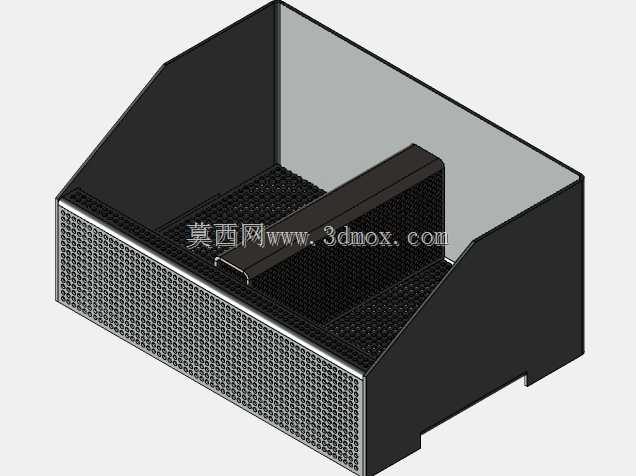

这款燃烧篮主要适配民用小型木炉、生物质颗粒取暖炉的内部燃烧腔体，作为固体燃料的承载燃烧构件使用，常见于家用采暖炉、户外露营便携柴炉、小型生物质供热炉的配套结构中，替代传统炉箅子实现颗粒类燃料的稳定承载与充分燃烧。从结构设计来看，整体采用带斜向导流面的敞口盒式结构，侧壁与底部均布设均匀排布的冲孔网面，网孔孔径经过匹配测算，既可以阻挡6mm直径的木质颗粒、木球燃料漏落，又能保证充足的一次进风穿过燃料层，为燃烧过程提供足量氧气，避免燃料因供氧不足出现闷燃、积碳的问题。内部设置的分隔挡条将腔体划分为主燃烧区与余料导流区，斜向布置的导料板可以让燃烧过程中逐渐碎裂的燃料残渣顺着斜面滑落至底部集渣区域，不会堆积在主燃烧面堵塞通风孔，无需频繁停炉清理即可维持长时间稳定燃烧。设计过程中充分考虑了安装适配性，整体外形为切角长方体结构，底部设置的定位凸边可以直接卡入常规小型木炉的炉腔定位槽内，不需要额外制作安装固定件，替换原有炉箅时无需对炉体进行二次改造，直接放置即可完成装配。侧壁的非网面区域采用折弯成型的薄板结构，既可以阻挡燃料颗粒从侧边漏出，又能形成围合的燃烧空间，减少热量向炉腔侧壁的无效散失，提升燃烧区域的温度集中度，让燃料燃烧更充分。经过实际燃烧测试，该结构的容料空间可以承载足量木质球型颗粒，持续燃烧过程中进风均匀，不会出现局部烧穿、燃料板结的问题，网面的冲孔排布经过优化，靠近进风侧的孔距略小于背风侧，平衡不同区域的进风量，让整个燃烧面的火力分布更均匀，既适合日常家庭采暖使用，也可以适配户外便携炉具的露营烹饪、供热需求。结构的边角均做了圆弧折弯处理，没有尖锐的焊接毛刺，日常取放清理时不会划伤操作人员，整体采用耐高温薄板材质制作，可承受长期高温燃烧的工况，不易出现受热变形的问题。
