8米幅宽轻型牵引式圆盘耙结构设计

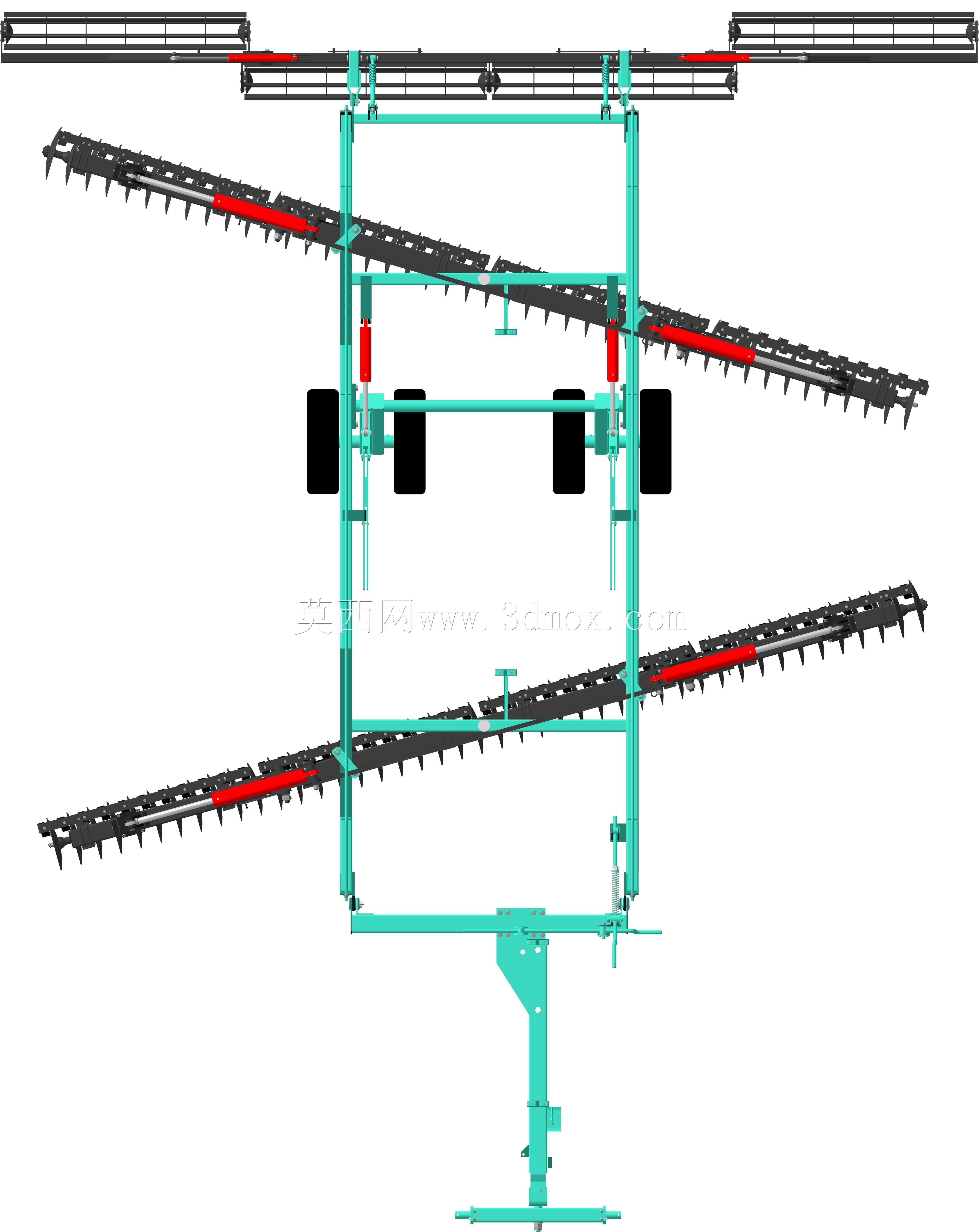

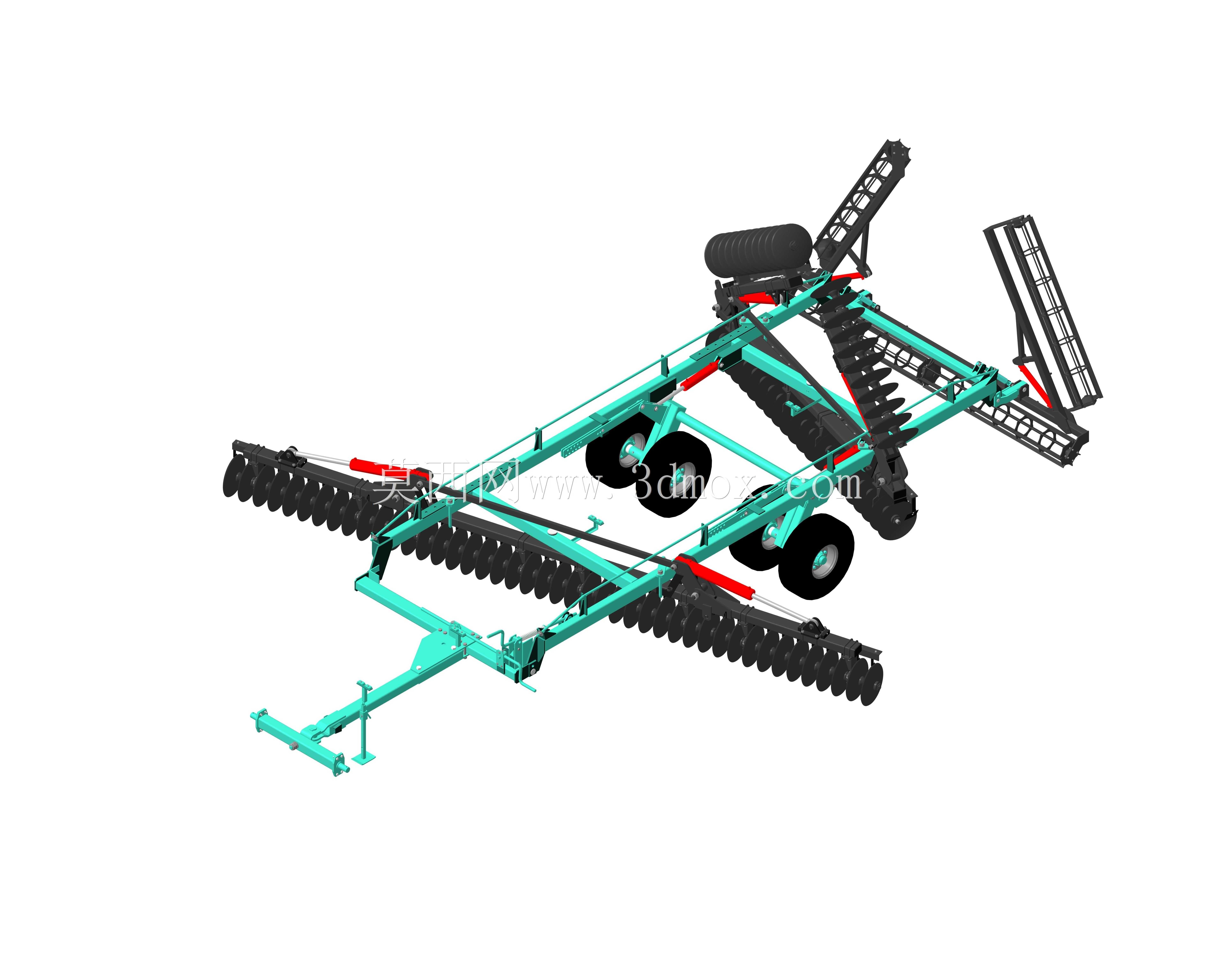

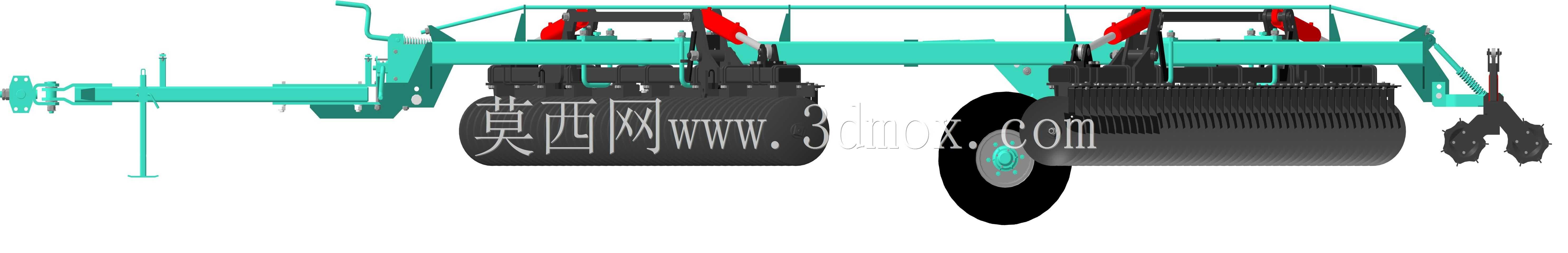

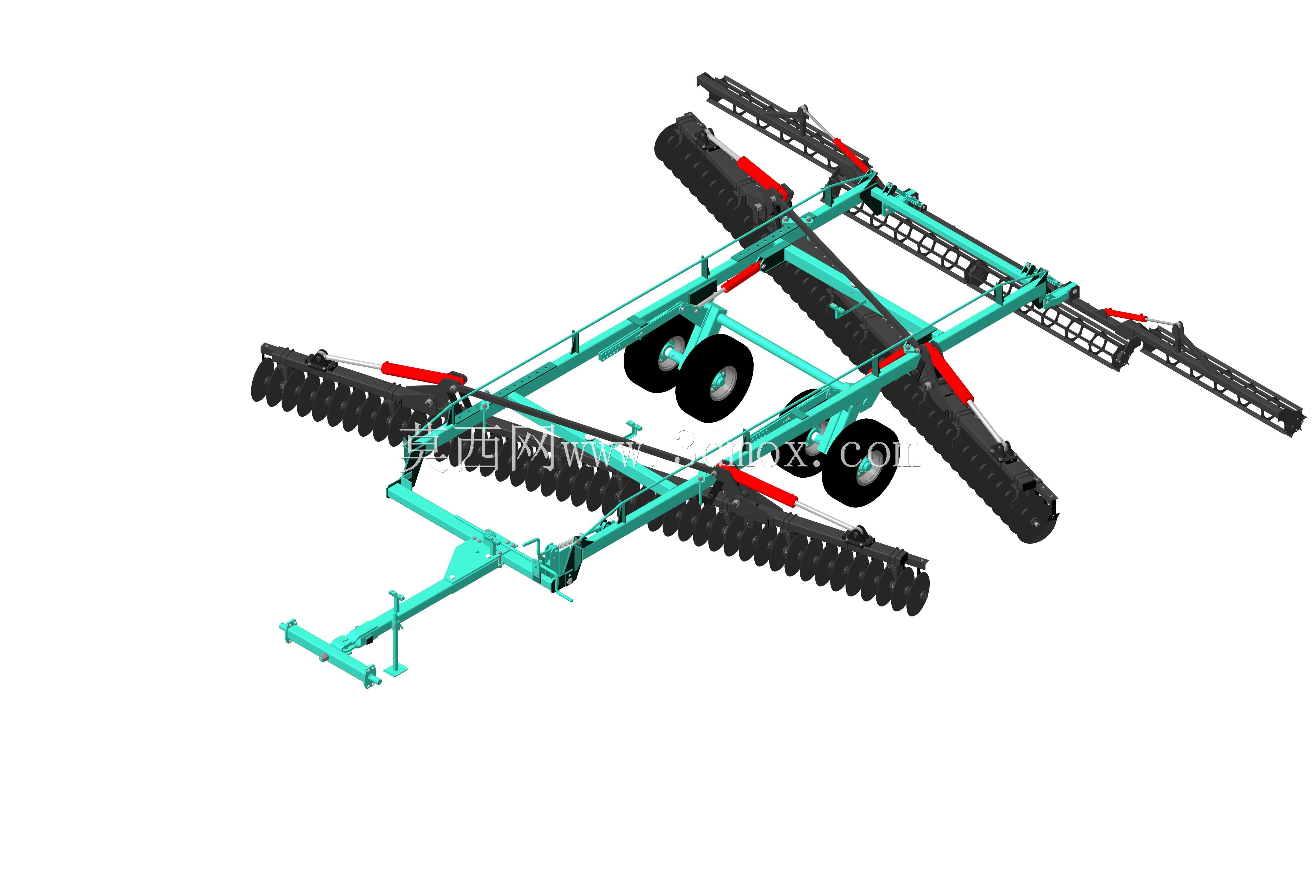

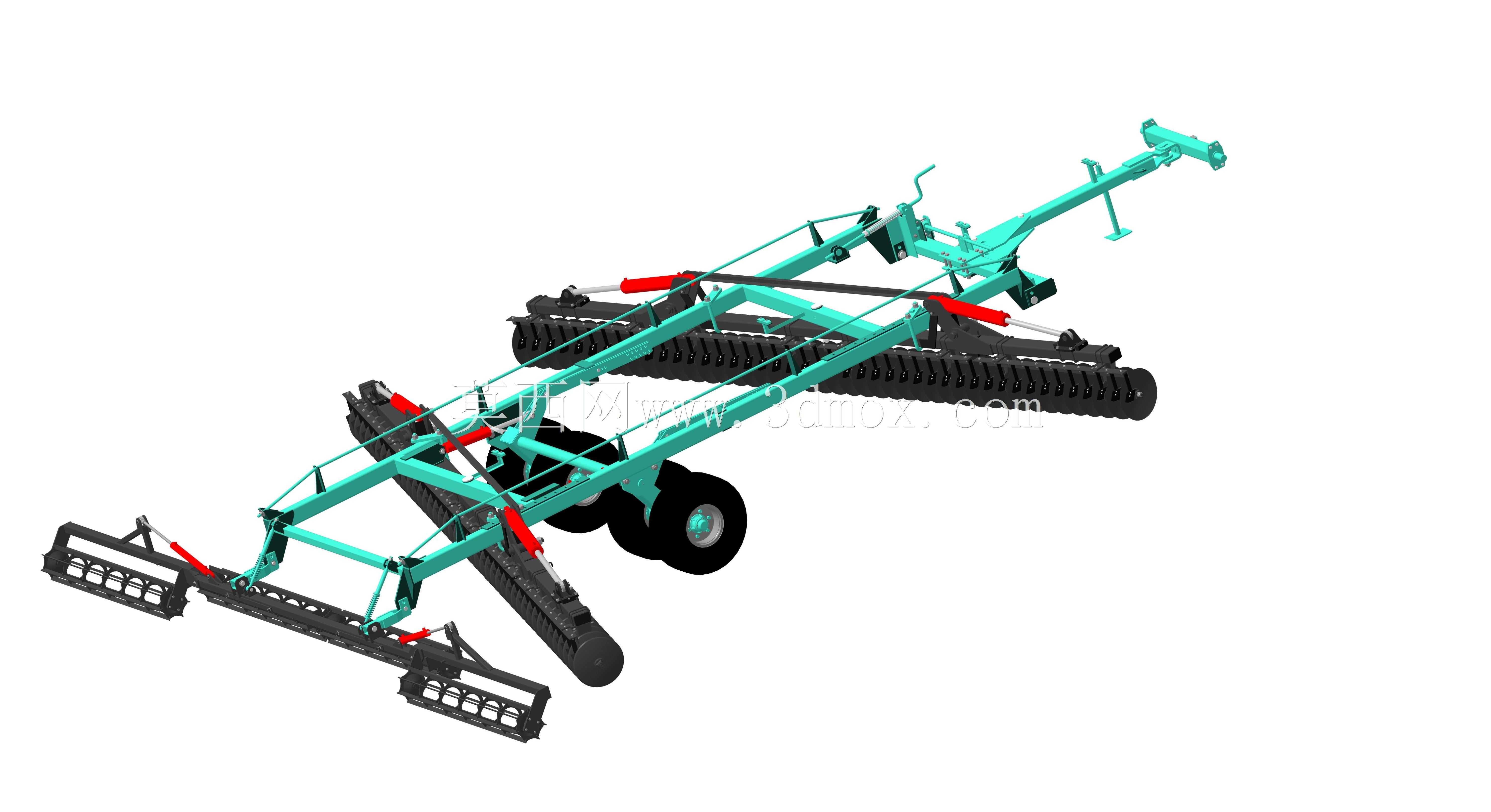

这款8米幅宽的轻型牵引圆盘耙，主要适配大马力轮式拖拉机开展大田耕整作业，在东北、西北规模化农垦区域的播前整地、秸秆还田碎土环节应用广泛，可一次性完成灭茬、碎土、平墒多道工序，减少农机进地次数，降低作业过程中的土壤压实风险。从结构设计逻辑来看，整体采用对称式折叠耙架布局，运输状态下两侧耙组可向上折叠收拢，将整机通行宽度压缩至道路运输允许的限值内，作业时展开形成8米的有效工作幅宽，兼顾了转场通行的便利性与大田作业的高效率。牵引架采用三角形桁架结构，前端设置标准牵引挂接结构，可与不同型号拖拉机的牵引销快速匹配挂接，挂接点位的高度经过多轮适配校核，能适配多数主流大马力拖拉机的牵引接口高度，避免作业过程中出现耙架倾斜、作业深度不均的问题。行走轮组采用宽幅低压农用轮胎，布置在耙架中部重心位置，既承担运输状态下的整机承载，也可在作业时配合深度调节机构控制耙片入土深度，减少作业过程中的耙架上下波动，保证全幅宽范围内的耕深一致性。耙组采用交错式圆盘耙片排布，每片耙片的安装角度经过作业工况验证，既能保证对作物根茬、表层板结土壤的切削破碎效果，又能避免作业时出现壅土、拖堆问题，耙片间距经过优化，在粘重土壤、沙壤土不同土质条件下都能保持较好的通过性，不会被杂草、残茬缠绕堵塞。两侧折叠段的耙架采用液压油缸驱动折叠与展开，油缸铰接点位的布置经过受力校核，折叠动作平稳无卡滞，展开后通过机械锁止机构固定耙架位置，避免作业过程中折叠段出现晃动、下沉，保证两侧作业幅宽的耕深与中间段保持一致。整机框架采用矩形钢管焊接成型，关键受力节点做了加强筋补强，在保证结构强度满足作业载荷要求的前提下，尽可能降低整机自重，减少牵引过程中的动力损耗，同时降低对表层土壤的压实程度。耙片采用球面圆盘结构，刃口经过淬火处理，具备较好的耐磨性能与抗冲击能力，在遇到土壤中的碎石、作物根茬时不易出现崩刃、变形问题，延长易损件的更换周期。从安装边界来看，作业状态下整机横向展开宽度为8米，纵向长度适配拖拉机挂接后的转弯半径要求，不会因整机过长导致地头转弯时出现刮碰田埂、相邻作业带的问题；运输状态下折叠后的整机宽度符合乡村道路、公路的通行宽度要求，无需额外拆解即可完成跨区域转场作业。
