拖拉机后置吹雪器快速连接挂载架结构

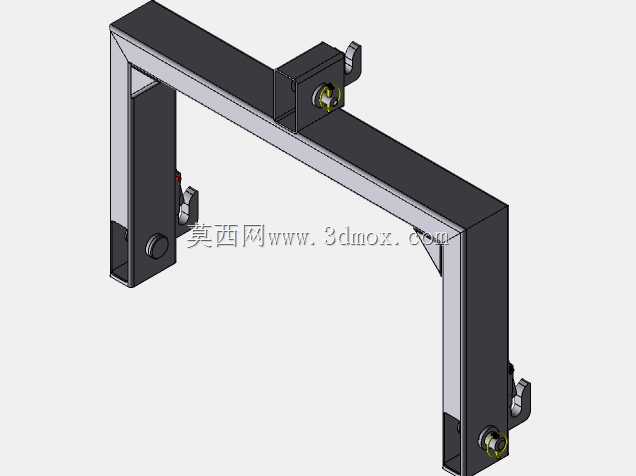

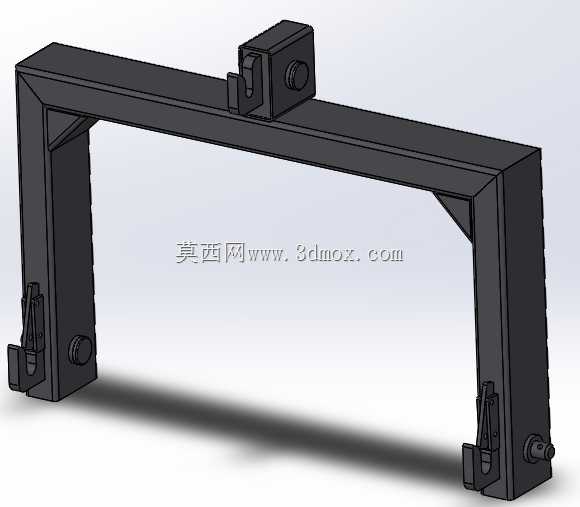

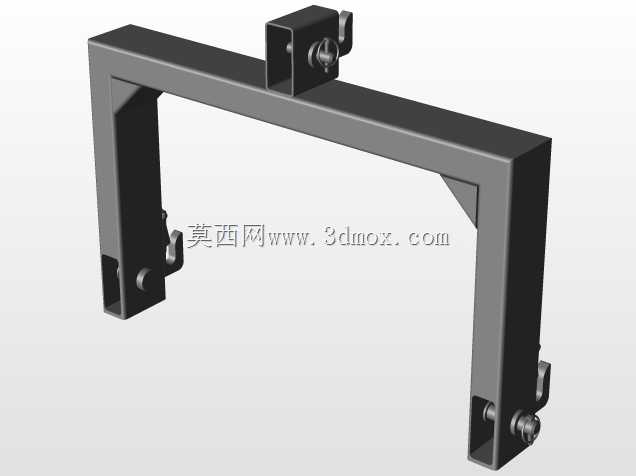

在北方冬季道路养护、场区清雪、农田备耕除雪作业场景中，拖拉机作为通用动力底盘挂载除雪设备的应用十分普遍，而吹雪器与拖拉机后部的连接结构，直接决定了设备换装效率、作业稳定性与挂载适配性。这套快速连接结构正是针对传统螺栓固定换装繁琐、对位难度大的痛点设计，无需多人配合对位拧紧紧固件，单人即可完成吹雪器的挂载与拆卸操作，大幅缩短不同作业场景下的设备切换时间，尤其适合需要频繁切换除雪、旋耕、运输等作业功能的农用动力底盘使用。从结构设计逻辑来看，整体采用门型框架式主体结构，上横梁中部设置的快锁连接座对应拖拉机后悬挂的上拉杆挂载点，两侧竖梁下端的锁扣机构对应后悬挂的两个下拉杆连接位，三点式的连接布局完全匹配农用拖拉机标准后悬挂的安装点位，不需要对拖拉机原有悬挂结构做任何改装即可直接适配。框架主体采用等截面矩形型钢焊接成型，受力路径直接从三个连接点均匀传递到吹雪器安装面，斜向加强筋布置在竖梁与横梁的交接转角处，抵消作业过程中吹雪器振动带来的交变应力，避免长期使用出现焊缝开裂、结构变形的问题。上端的快锁座内置楔形锁紧块，挂载时仅需将悬挂上拉杆卡入定位槽，扳动锁止手柄即可自动楔紧锁定，不需要额外插销固定；下端两侧的锁扣采用弹簧复位式卡爪结构，下拉杆球头推入卡接位后卡爪自动复位锁止，拆卸时仅需扳动两侧的解锁拨杆即可松脱连接，全程不需要额外拆装螺栓或插销。安装边界方面，框架整体宽度适配多数50-120马力段拖拉机的后悬挂轮距范围，上连接座的高度预留了50mm的调节余量，可适配不同型号拖拉机后悬挂上拉杆的安装高度差，下端锁扣的球头卡槽尺寸匹配标准农用悬挂的22mm/28mm通用球头直径，吹雪器安装面的孔位采用行列排布的长圆孔设计，允许吹雪器安装位置有±20mm的前后调节量，抵消不同厂家吹雪器安装支架的尺寸公差。实际作业过程中，这套连接结构可承受吹雪器工作时的侧向冲击力与整机振动，锁止机构自带防脱挡块，即便在颠簸路面行驶或大负荷吹雪作业时也不会出现意外松脱的情况，相比传统的螺栓连接板结构，换装时间从原来的40分钟以上压缩到5分钟以内，同时避免了反复拆装螺栓导致的螺纹滑牙、连接板孔位磨损失圆等常见故障。结构设计时充分考虑了农机使用环境的恶劣性，所有活动锁止部件都预留了足够的泥沙排放间隙，即便冬季沾带积雪、泥污也不会出现卡滞，不需要频繁拆解维护即可保证锁止动作顺畅，框架表面的涂装厚度满足农机户外作业的防腐蚀要求，长期接触融雪剂也不会出现大面积锈蚀剥落的问题。
