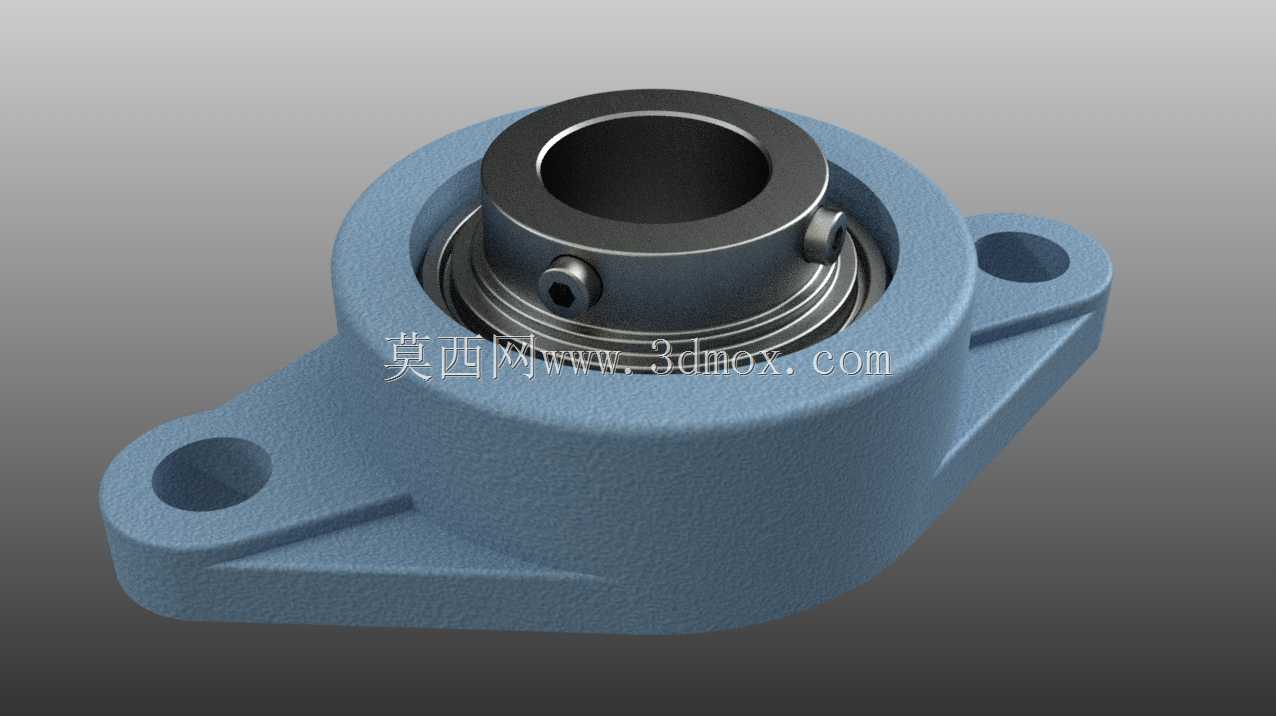

UC207带菱形法兰外球面带座轴承结构

这款两螺栓菱形法兰铸造轴承箱，配套UC207 20R3外球面轴承，是农业机械、轻工输送设备、小型工业传动线里极为常见的支撑部件，日常在小型谷物输送机的辊筒端部、果园作业机械的传动轴支撑位、食品包装线的从动辊安装座上都能见到它的身影，核心作用是为旋转轴提供稳定的径向支撑，同时补偿轴安装过程中产生的少量同轴度偏差，降低现场安装的调试难度。从结构设计逻辑来看，菱形法兰的壳体采用铸铁铸造后机加工成型，两个安装孔沿短轴方向对称布置，相比方形四孔法兰座，它占用的安装空间更小，在安装面宽度受限的机架上适配性更强，安装时不需要在机架上加工大尺寸的安装平面，仅需要对应两个安装螺栓孔的位置预留紧固空间即可，安装边界的容错率更高。轴承内圈带有顶丝结构，装配时将轴穿入内圈孔后，拧紧两个内六角顶丝即可实现轴与内圈的周向固定，不需要额外加工轴肩、键槽等定位结构，对于现场改制的传动轴、光轴传动场景十分友好。轴承外圈与座体的配合采用球面适配设计，当传动轴出现轻微的挠曲变形、或者安装面存在小角度的平面度偏差时，轴承外圈可以在座体内自适应微调角度，避免轴承内部滚道出现偏载，有效延长轴承的实际使用寿命。座体的承载凸台围绕轴承外圈安装位做了加厚处理，两个安装耳的位置设计了加强筋结构，从轴承安装位向安装孔方向平滑过渡，既可以减少铸造过程中的应力集中问题，也能在承受径向冲击载荷时避免安装耳断裂。实际选型使用时需要注意，该款轴承座的两个安装孔中心距为固定值，安装面到轴中心的高度尺寸需要匹配机架的设计高度，避免出现轴系不同心的问题；由于采用两螺栓固定结构，它更适合中等载荷、冲击载荷较小的传动场景，在重载、强冲击的工况下需要优先选择四孔方形法兰座或者立式铸钢轴承座。建模过程中需要重点关注轴承内圈顶丝孔的位置、座体球面安装腔的尺寸公差，以及安装孔的沉头深度，这些尺寸直接影响后续装配的干涉问题，尤其是座体与轴承外圈的球面配合面，建模时需要保证球面半径与轴承外圈的球面半径完全匹配，否则会失去自适应调心的功能。
