齿轮齿条联动正时传动机构结构设计

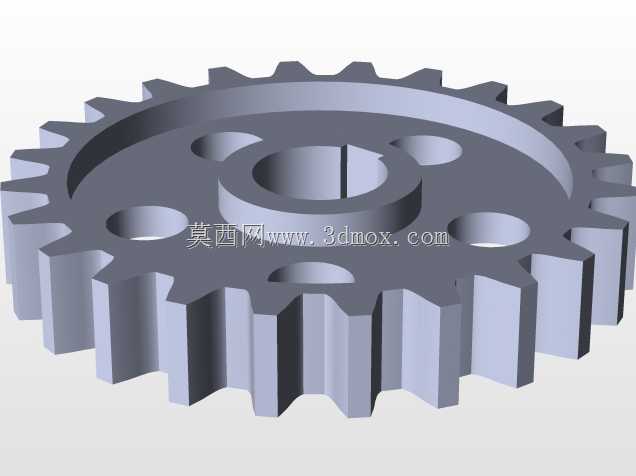

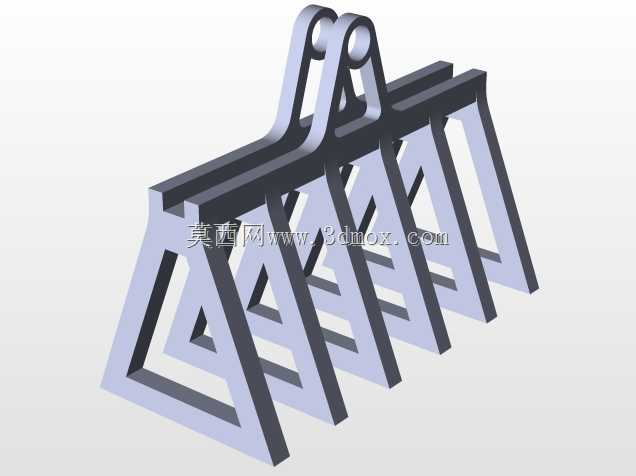

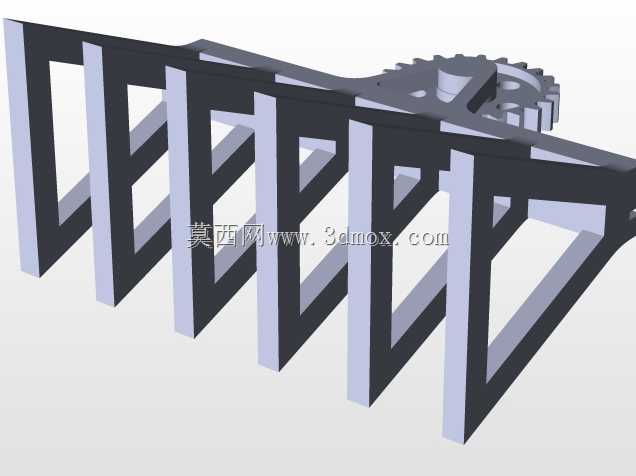

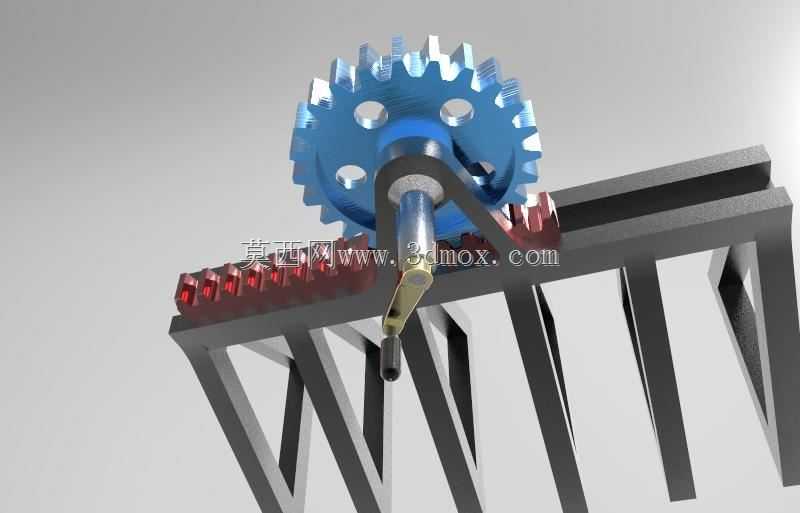

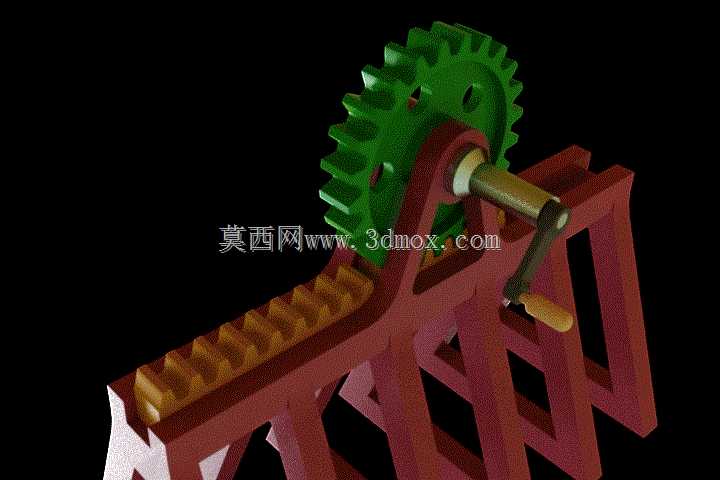

这套齿轮齿条组合的正时传动结构，常应用在需要精准同步往复与旋转动作的工位场景中，比如小型自动化送料机构、间歇式进给装置、纺织机械的经纬线同步驱动单元，或是小型内燃机的正时配气辅助结构里，核心作用是把齿轮的定轴旋转运动，通过啮合关系转化为齿条的直线往复动作，同时依靠齿轮上的偏心连杆结构，实现预设行程内的精准动作时序匹配，避免传动过程中出现动作错位、行程超差的问题。从结构设计逻辑来看，齿轮采用辐板式带减重孔的结构，在保证轮齿啮合强度的前提下，尽可能降低旋转件的自身重量，减少转动惯量带来的启停冲击，轮齿的齿形参数按照标准渐开线圆柱齿轮设计，啮合侧隙控制在合理区间，既保证传动过程无卡滞，也不会因为间隙过大产生反向回程误差。与齿轮啮合的齿条采用直齿结构，安装在带支撑框架的直线导向基座上，基座的框架采用斜撑式加强结构，保证齿条往复运动过程中不会出现侧向偏移，啮合接触面的受力始终保持均匀。齿轮轴端延伸出的偏心曲柄连杆结构，是这套机构实现正时动作的核心，曲柄的偏心距直接决定了配套执行件的往复行程范围，设计时需要结合齿条的移动速度、齿轮的转速比，匹配对应的偏心距参数，保证齿轮每旋转固定角度，齿条移动的距离与连杆带动的执行件动作完全同步，满足工位动作的时序要求。安装边界方面，整套机构的支撑框架采用型材拼接结构，底部预留了标准的安装固定孔位，可直接固定在设备的安装台面上，齿轮的中心高与齿条的安装基面保持严格的平行度公差，轴端的支撑部位设置了耐磨衬套，减少长期往复旋转带来的磨损，齿条的两端设置了硬限位结构，避免超程运动导致轮齿崩损。实际应用中，这套结构不需要额外添加复杂的同步控制元件，纯机械结构就能实现稳定的正时传动，适合在工况相对稳定、需要长期连续运行的设备中使用，维护时仅需定期在啮合齿面添加润滑脂，检查连接部位的紧固件是否松动即可，传动效率高，动作可靠性强，能够适应中低速、中等负载的传动场景，在小型专用设备的进给单元设计中，这类齿轮齿条配合曲柄的正时结构，往往能以更低的成本实现比电控同步更稳定的动作匹配效果，避免了传感器信号延迟、电控程序出错带来的动作紊乱问题。
