集成式清洁分散作业设备结构设计

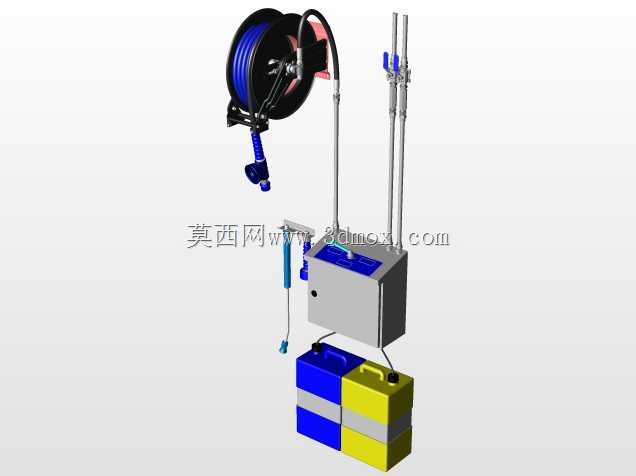

这套清洁分散作业设备，主要面向大型生产车间、露天作业场站的多工位清洁需求设计，解决传统清洁设备管路拖拽杂乱、药剂配比混乱、作业覆盖半径不足的痛点。设备整体采用模块化集成思路，将药剂存储单元、动力供给单元、管路收放单元、终端操作单元做了分层布局，底部预留的药剂桶安装位可同时容纳两种不同功能的清洁药剂存储容器，容器与主机之间采用快插式管路连接，更换药剂时无需拆解内部管路，可大幅缩减作业准备时间。主机箱体采用薄钢板折弯焊接成型，侧面预留检修口，内部预留了泵体、控制阀组的安装空间，管路走线沿箱体内部预设的走线槽排布，避免管路与运动部件干涉。上方的卷盘组件采用带自动回位的棘轮锁止结构，可根据作业距离拉出对应长度的软管，作业完成后可自动收卷软管，避免软管长期拖拽磨损，卷盘侧方配套的手持喷枪带有流量调节旋钮，可根据清洁场景切换直喷、雾化两种出水模式，适配重油污冲洗、浮尘吹扫等不同作业需求。主机侧方延伸出的两根立式管路支架，用于固定长杆清洁工具，支架上带有快装卡扣，可根据作业需求更换刷头、刮水板等不同终端执行件。设备整体安装边界控制在1.2米见方的区域内，底部可选配脚轮组件实现移动作业，也可通过底部的安装孔做固定点位安装，适配不同场站的布局需求。设计过程中针对管路的耐压等级做了匹配校核，所有过流部件均采用耐溶剂腐蚀的材质，避免长期接触清洁药剂出现老化渗漏，卷盘的旋转轴处采用密封轴承结构，减少转动阻力的同时避免管路内的液体渗漏到轴承位置造成锈蚀。设备的操作控件全部集中在主机箱体的顶面操作区，作业人员无需弯腰即可完成药剂切换、压力调节、卷盘锁止等操作，降低长时间作业的疲劳感。针对露天作业场景，主机箱体的接缝处做了防水密封处理，可应对小雨天气下的户外作业需求，药剂桶的加注口带有透气密封盖，避免设备移动过程中药剂晃出，同时可防止外部杂物落入药剂桶造成管路堵塞。
