工程履带行走底盘总成结构设计

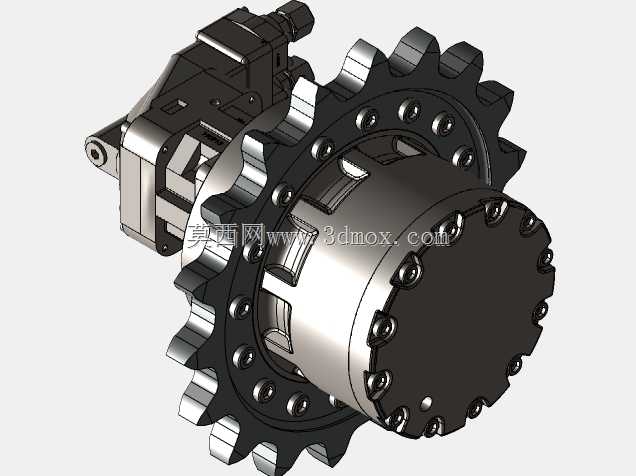

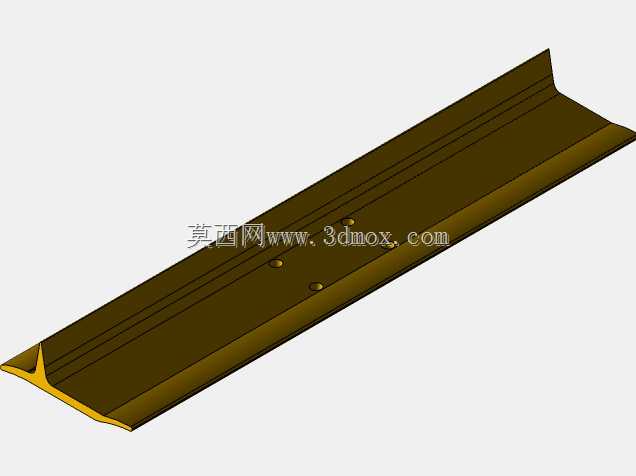

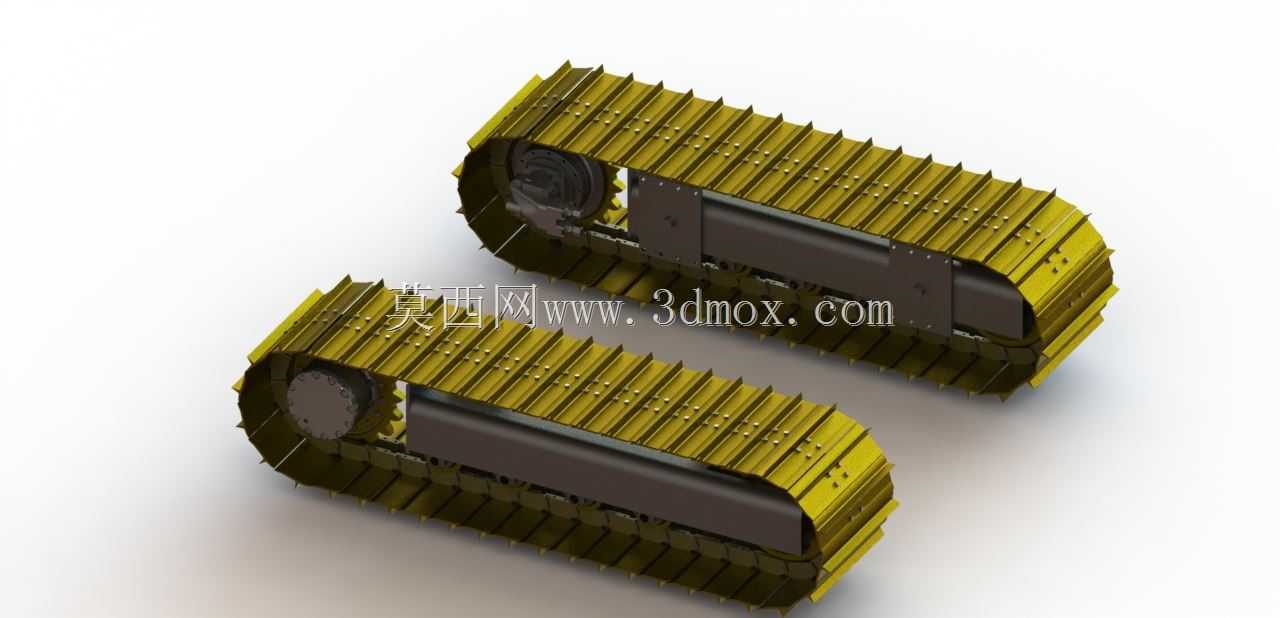

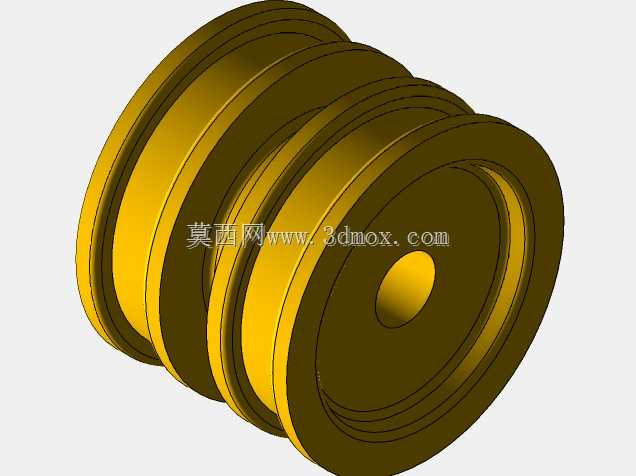

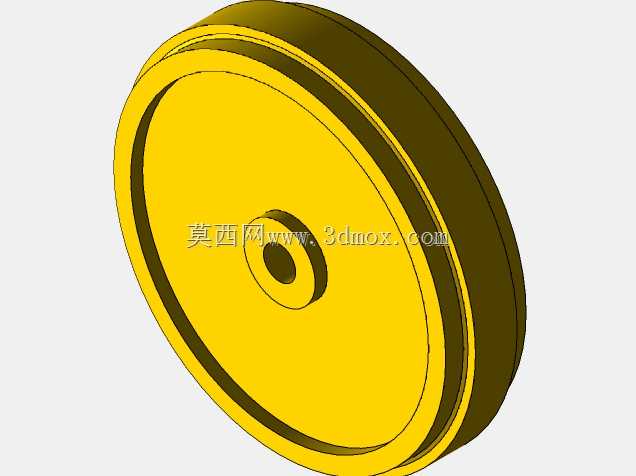

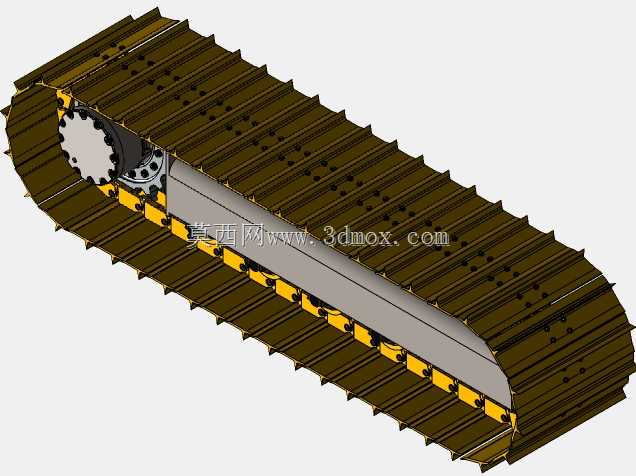

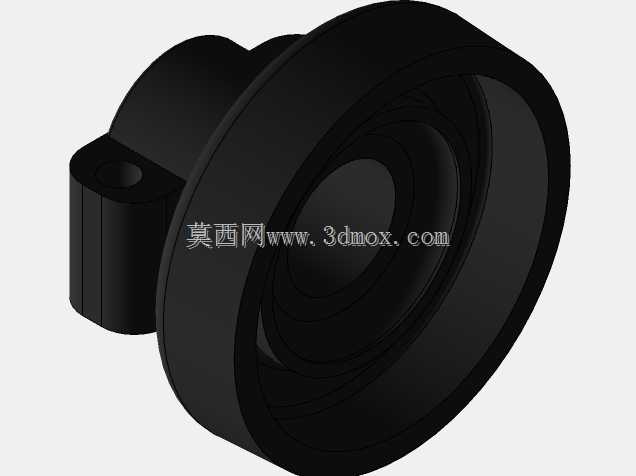

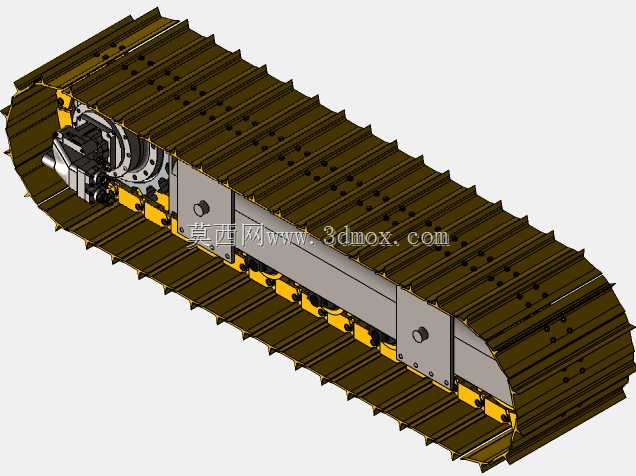

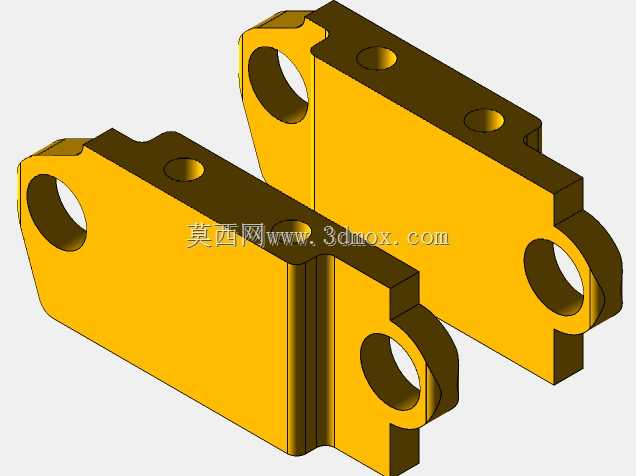

该履带行走底盘总成，主要面向小型工程作业设备、非道路移动作业装备的行走系统配套需求，可适配小型钻探设备、农林作业机械、小型工程抢险装备、井下辅助作业设备等多种需要在复杂非铺装路面行进的装备，解决轮式行走结构在泥泞、松软、凹凸不平场地附着力不足、通过性差的实际问题。从结构设计逻辑来看，整套底盘采用左右对称双履带模组布局，单组履带模组集成了驱动轮、导向张紧轮、多组承重滚轮、履带板总成、主体承载框架以及液压驱动接口，整体框架采用箱型焊接结构设计，在保证整体结构刚性的前提下，尽可能压缩了模组自身重量，避免行走系统占用过多整机载荷配额。履带板采用带加强筋的冲压成型结构，单块履带板设置有啮合齿槽与驱动轮齿精准配合，相邻履带板之间通过铰接销连接，可保证履带在绕经驱动轮、导向轮时的弯折灵活性，同时履带板接地表面设置有凸起的防滑筋结构，在松软土质、碎石路面作业时可有效切入地面提升附着力，减少打滑概率。承重轮沿底盘框架下沿等距排布，可将上部承载的设备重量均匀分散到整条接地履带上，降低接地比压，避免设备在松软场地出现沉陷问题，导向轮端集成了丝杆张紧机构，可通过调整导向轮前后位置调整履带张紧度，既可以避免履带过松出现跳齿、脱轨问题，也能防止履带过紧加剧铰接销、轮体衬套的磨损。液压驱动单元直接集成在驱动轮侧的安装法兰上，采用低速大扭矩液压马达直连驱动轮的传动方案，省去了额外的减速传动链路，既减少了传动环节的功率损耗，也压缩了驱动端的整体安装空间，框架上预留的多组标准法兰安装孔、通用框架连接位，可直接对接不同设备的上部主体结构，不需要对底盘结构做二次改造即可快速完成适配。从安装边界来看，单组履带模组的宽度、接地长度、整体高度都经过参数匹配，左右模组之间预留了足够的安装间隙，可根据上部设备的宽度需求调整两组模组的横向安装间距，适配不同载荷等级、不同宽度规格的上部作业设备，整套结构的受力路径经过优化，上部载荷通过框架直接传递到各组承重轮，再分散到接地履带，避免局部应力集中导致的框架变形、轮体偏磨问题，在实际工况中可承受持续的交变载荷冲击，适配长时间连续作业的使用需求。
