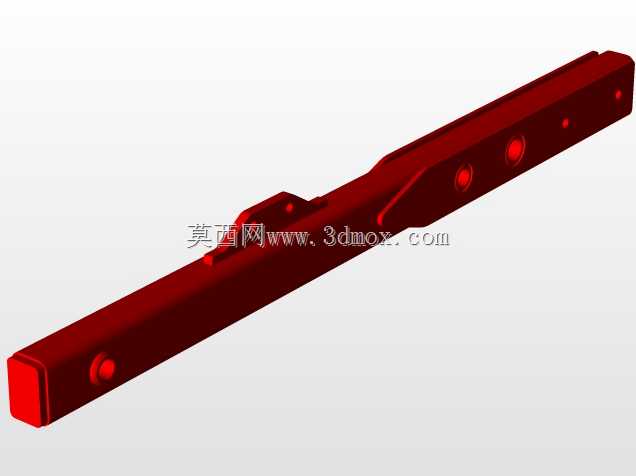

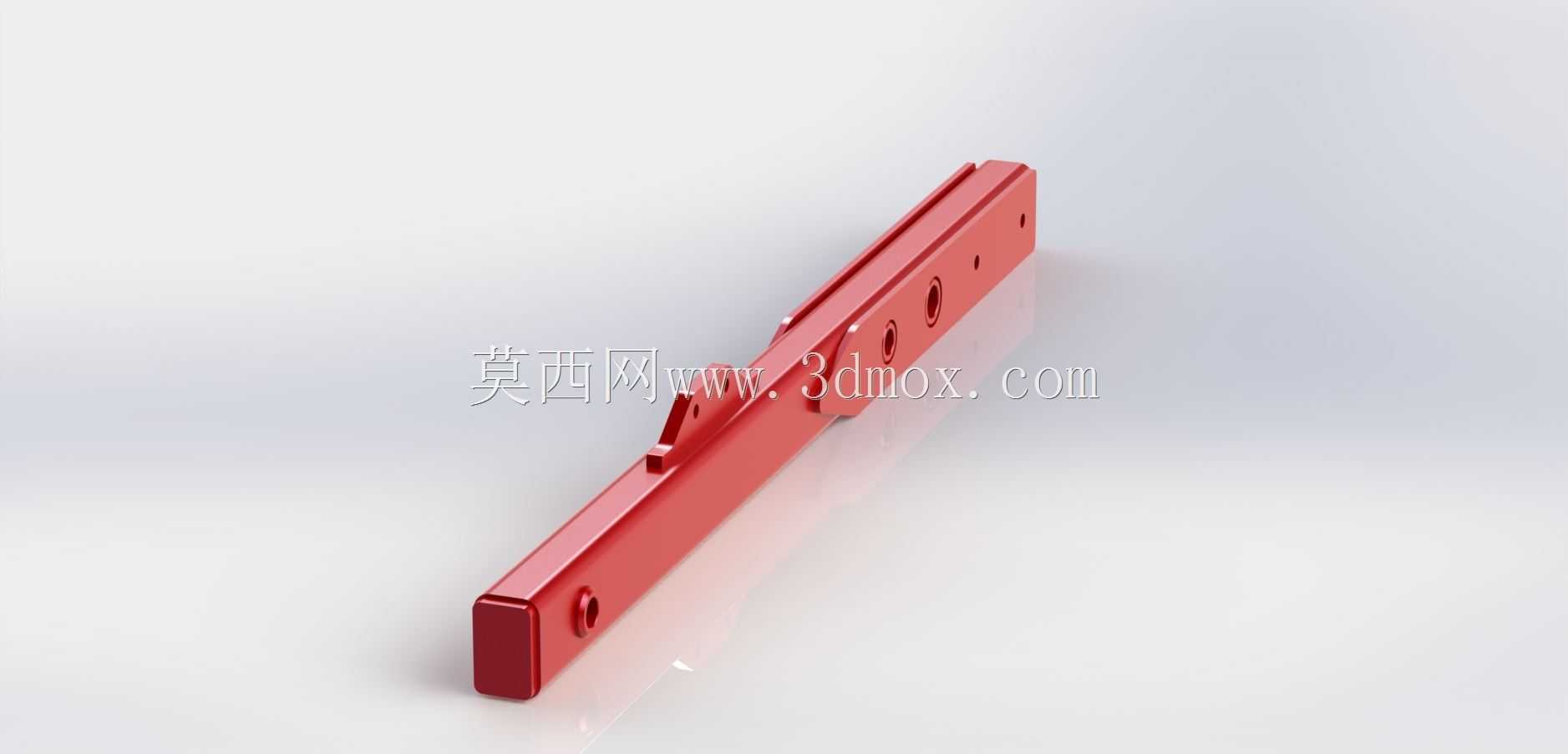

农业机械长条式红色安装连接构件

该构件主要应用于耕整地、播种类农业机械设备的机架连接部位，在农机作业过程中承担相邻功能部件的定位连接与载荷传递作用，可适配播种机开沟器安装架、旋耕机侧边挡泥板固定座、收割机扶禾器支撑梁等多个安装场景，能承受田间作业时的颠簸振动与土壤、作物带来的侧向冲击载荷。从结构设计来看，整体采用长条式等截面主体构型，主体截面为带圆角的矩形结构，端部做封闭处理避免应力集中，沿长度方向分布多组不同孔径的安装孔位，其中侧面的通孔用于穿装螺栓实现与相邻构件的锁紧固定，顶面的沉孔用于安装定位销或附属小部件，侧面凸起的定位凸台可在装配时快速卡入对应机架的卡槽内，减少装配时的对位调整时间，降低田间维修更换的操作难度。设计阶段优先考虑了农机作业的恶劣工况，主体壁厚做了均匀加厚处理，所有孔位边缘都做了倒角去毛刺处理，避免长期受载后出现应力开裂问题，外表面的红色涂装既符合农机产品的通用视觉识别规范，也能在泥污覆盖的作业环境下快速定位构件位置，方便日常检修。安装边界方面，构件整体长度适配中小型农机机架的侧边安装间距，安装孔的孔距符合农机通用连接尺寸规范，不需要额外对机架进行打孔改造即可直接替换原有同类型构件，构件的整体宽度控制在窄幅范围内，不会超出农机机架的侧边轮廓，避免作业过程中被作物藤蔓或土块勾挂造成构件变形。构件的安装面做了铣平处理，保证与机架贴合面的接触面积足够，连接后不会出现松动窜动的问题，端部的封闭结构可避免田间的泥水、沙尘进入构件内腔，减少长期使用后的锈蚀风险，延长构件的实际使用寿命。在建模过程中，所有安装孔的位置度公差都按照农机通用连接件的精度要求设定，凸台的定位尺寸与常规农机机架的卡槽尺寸完全匹配，可直接用于后续的工程图导出与加工生产参考。
