多规格钢制乘用车轮毂结构设计

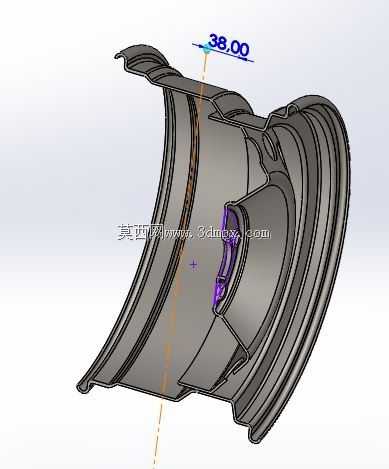

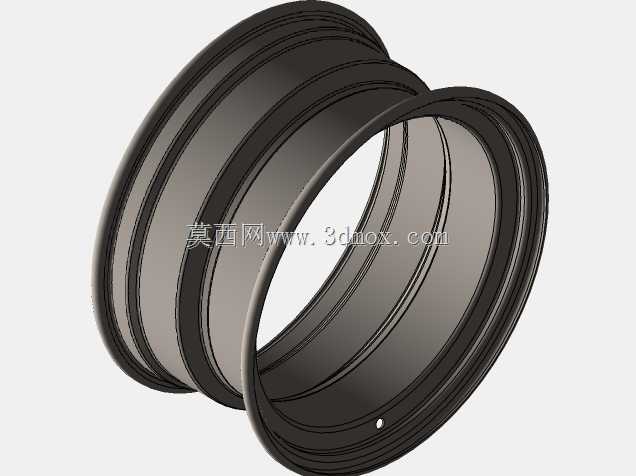

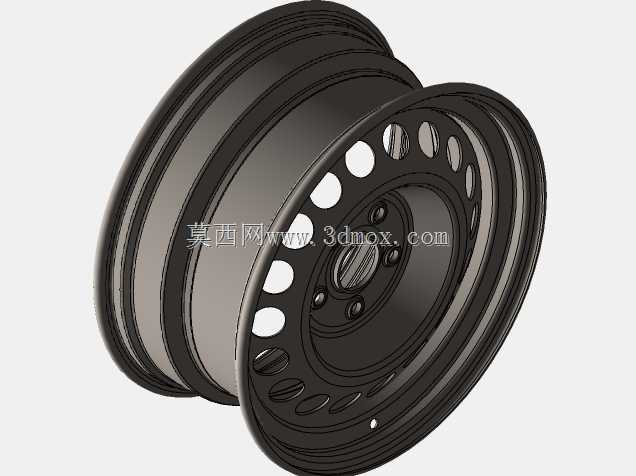

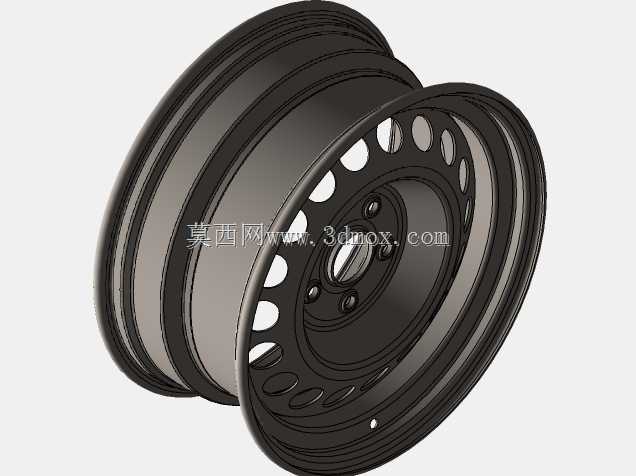

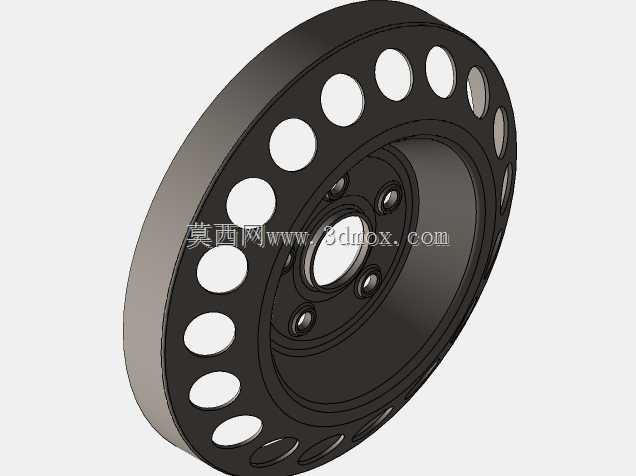

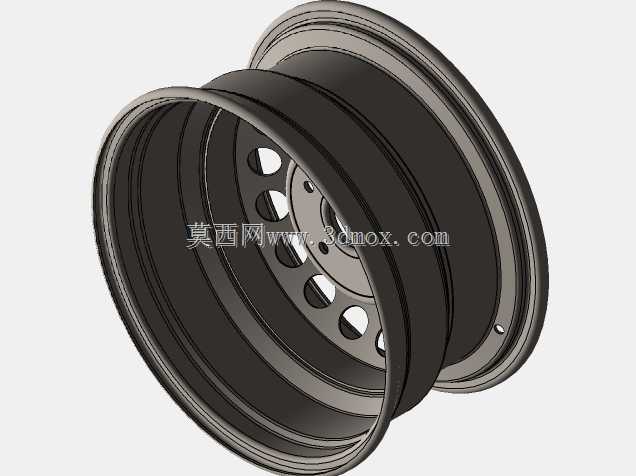

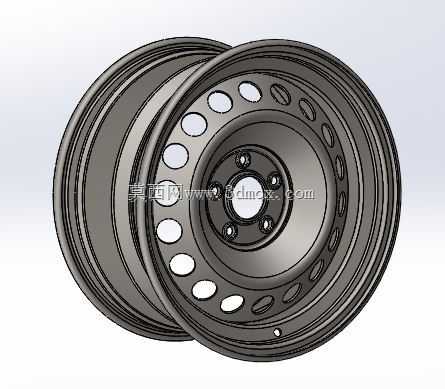

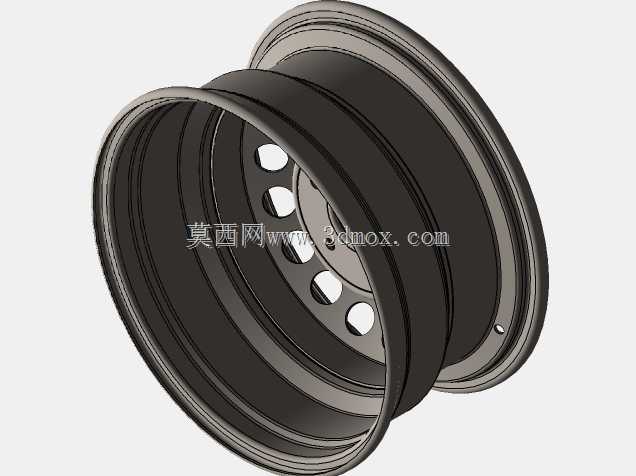

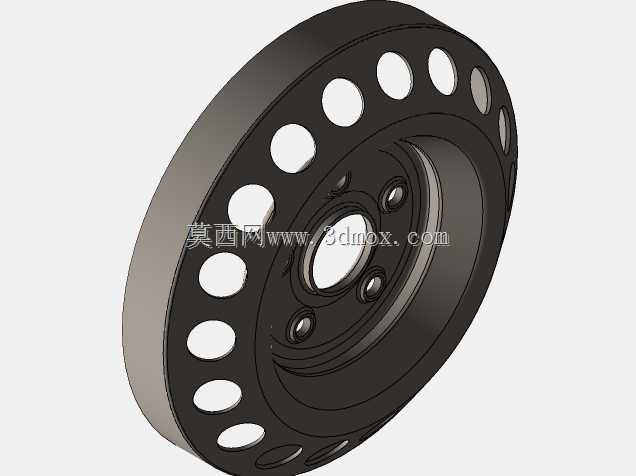

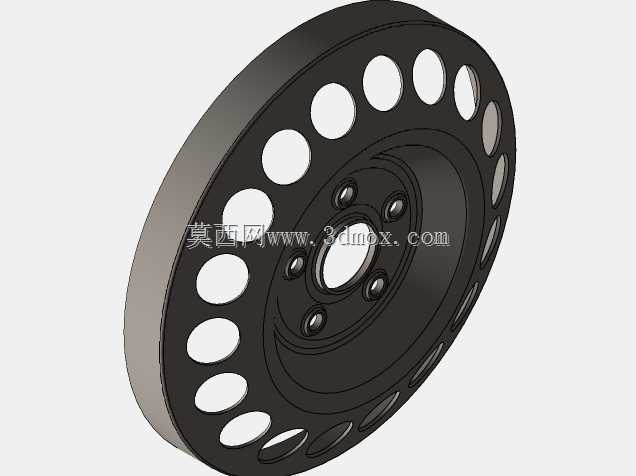

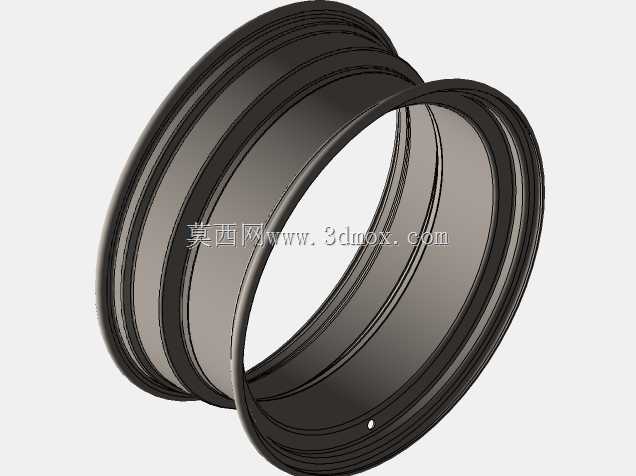

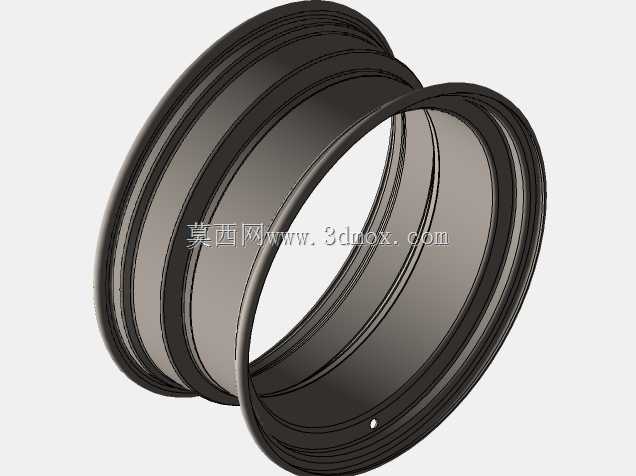

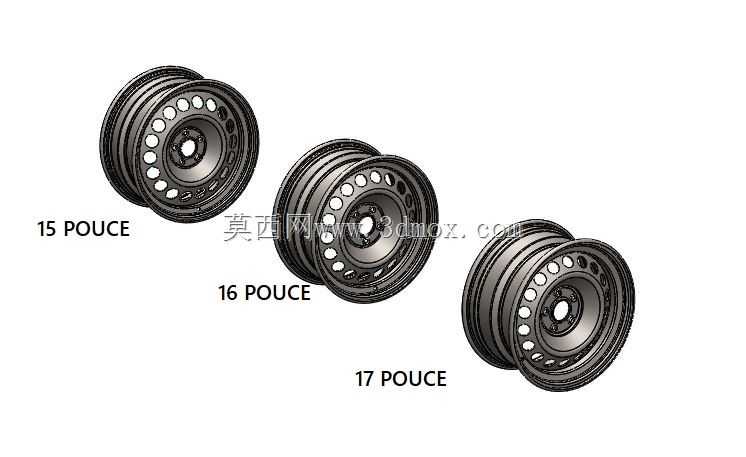

日常做底盘配套件选型时，钢制轮毂的适配边界是很多入门工程师容易忽略的细节，这套覆盖15、16、17英寸规格的钢制轮辋，主要面向民用乘用车的售后替换、低配车型配套场景，相比同尺寸铝合金轮辋，钢制结构的抗冲击韧性更强，在非铺装路面行驶、遇到路面坑洼冲击时，不容易出现辐条碎裂的问题，更适合城郊、乡村路况下的代步车辆使用。设计时首先锁定的安装参数是5孔112mm的孔距布局，这是欧系、不少自主乘用车常用的轮毂安装规格，中心孔直径设定为57.1mm，匹配对应车型的轴头凸缘尺寸，避免安装后出现轮辋偏心、高速行驶抖动的问题，同时预留了38mm与47mm两种偏距选项，适配不同宽度的轮胎安装需求，避免轮辋外沿超出翼子板、或是内侧蹭到减震器与悬挂摆臂的情况。轮辋本体采用深槽滚压成型结构，轮缘位置做了加厚卷边处理，轮胎拆装时不容易损伤轮辋边缘，日常行驶中遇到路肩剐蹭也不容易出现变形漏气的问题。辐板面的减重孔采用交替排布的圆形与长圆形设计，并非单纯为了视觉效果，长圆孔的位置刚好对应轮辋的应力释放区域，在保证整体结构强度的前提下，尽可能降低轮辋自重，减少非簧载质量，提升悬挂的响应速度。安装面的螺栓孔周边做了局部冲压凸起，强化螺栓锁紧位置的结构强度，避免多次拆装轮胎后螺栓孔出现变形、锁紧力矩不足的隐患。做三维建模时，轮辋的曲面滚压轮廓是建模难点，需要严格匹配轮胎的胎圈座角度与尺寸公差，保证轮胎充气后胎圈与轮辋紧密贴合，不会出现慢漏气的问题，同时轮辋的气门嘴安装孔位置做了沉台处理，避免气门嘴突出轮辋表面，行驶中被异物剐蹭损坏。这类钢制轮毂在实际售后场景中，很多维修厂会用来替换变形损坏的铝合金轮毂，成本更低且抗造性更强，设计时也充分考虑了通用化需求，三个尺寸规格的轮辋安装接口参数保持一致，同一款车型可以根据使用需求选择不同尺寸的轮辋搭配对应扁平比的轮胎，不需要额外更换轮毂螺栓或者加装变径圈，降低了选型与安装的门槛。
