这类空间桁架式管状承载框架,最早是在小型特种作业载具、无人地面平台的结构选型阶段接触到的,当时项目要求整备质量控制在极低阈值内,同时要满足侧翻、正面冲击的结构强度要求,传统钣金折弯焊接的舱体框架重量超标,才转向这种空间交错的管桁架构型。从实际应用场景看,这类框架除了用作小型无人载具的主承力舱体,还可适配轻量化巡检机器人的机身骨架、小型电动作业设备的防护承载架,甚至是户外便携装备的支撑主体,核心优势就是在同等承载能力下,比实体结构、封闭钣金结构减重40%以上。

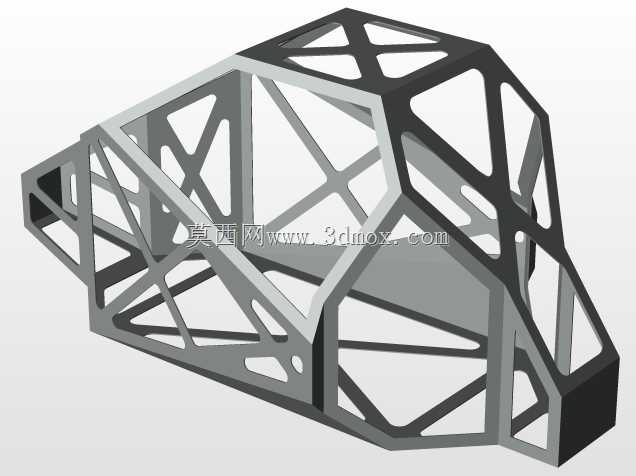

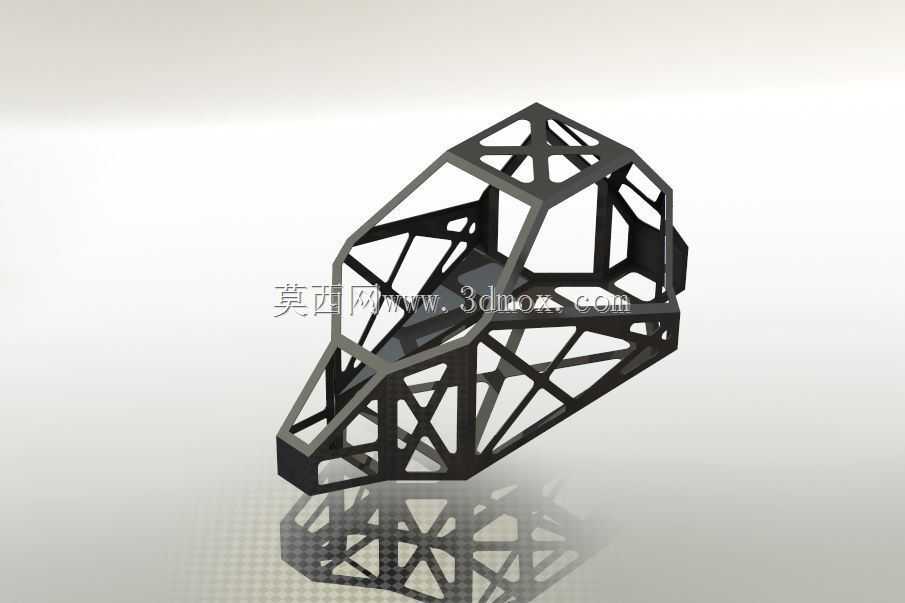

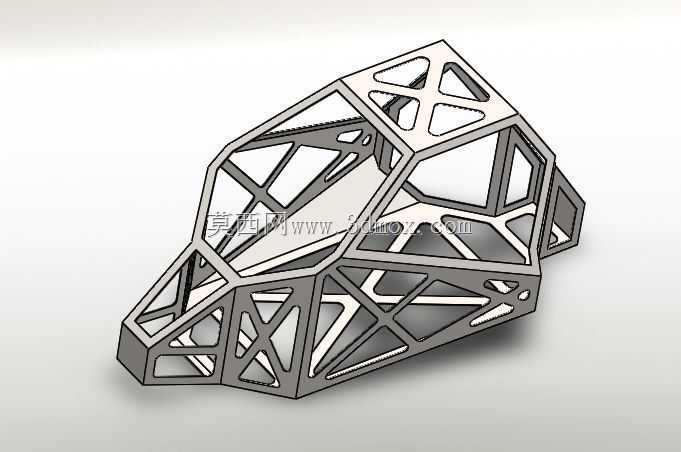

设计这类结构的时候,首先要锚定安装边界:框架整体为变截面多面体构型,前端收窄形成安装探测组件、动力模块的预留空间,后端拓宽形成容纳电池组、控制元件的舱室,所有杆件的交汇节点都做了圆弧过渡处理,避免焊接或者一体成型时的应力集中。最初做方案迭代的时候,试过等径直管拼接的方案,做有限元分析的时候发现斜向受力杆件的屈曲安全系数不够,尤其是侧倾工况下,侧面交叉杆件的节点处应力值超出材料许用值17%,后来调整了杆件的排布逻辑,把侧面的交叉支撑改成了不等边三角形的镂空构型,让主受力杆件的走向和冲击载荷的传递路径尽量重合,减少载荷在节点处的弯折损耗。
从功能特性上看,这种镂空桁架结构除了承载减重,还有两个很实用的工程价值:一是镂空区域可以直接作为线缆、管路的穿行走线空间,不需要额外在框架上焊接走线支架,减少附属零件的数量;二是开放式的结构不会积存雨水、扬尘,户外使用的时候不会因为封闭腔体积液造成锈蚀,后期维护的时候可以直接观察到每一根杆件的焊缝、成型表面状态,不需要拆解外覆盖件就能做结构探伤。
做尺寸链校核的时候,要特别注意几个安装基准面的平面度:框架底部的四个安装支脚是和行走机构、底盘连接的定位基准,平面度公差要控制在0.2mm以内,不然安装后会出现底盘应力扭曲,影响行走轮的接地一致性;框架顶部的安装边是固定外覆盖件、顶部搭载设备的基准,孔位的位置度公差要适配常用的M4、M5标准紧固件,不需要现场扩孔就能完成装配。之前有个类似的项目,就是因为没控制好顶部安装边的位置度,后期装外护板的时候强行拧螺丝,造成框架杆件产生内应力,在低温环境下做振动测试的时候,节点处出现了微裂纹。
杆件的截面选择也有讲究,这类框架如果采用金属3D打印成型,可以选变截面的管状构型,在主受力路径上加大杆件壁厚,在辅助支撑的位置减小壁厚,进一步挖掘轻量化潜力;如果采用管材焊接成型,要统一选用同规格的圆管或者方管,减少备料的规格种类,焊接的时候要在专用的组焊工装上完成定位,避免焊接变形造成整体尺寸超差。另外,所有杆件的交汇节点不要设计成多管垂直相交的形式,要做适当的偏置,让焊缝分散开,避免节点处焊缝重叠造成的热影响区过大,降低结构的疲劳强度。
从载荷传递的逻辑看,正面冲击的载荷会通过前端的斜向杆件直接传递到底部的主纵梁,再分散到两侧的支撑结构,不会在前端形成应力集中区;侧方受载的时候,侧面的三角形桁架会把载荷分解到上下两根边梁上,交叉的支撑杆件会把局部载荷扩散到整个侧面结构,避免单根杆件受力过载。做拓扑优化的时候,最初的材料分布是按照实体舱体做的,然后把受力低于阈值的区域逐步去除,最后形成的就是这种不规则三角形镂空的形态,不是为了视觉上的科技感刻意做的造型,每一处镂空的位置、每一根杆件的走向,都是受力计算后保留的有效承载部分。
实际装配的时候,这类框架内部可以根据需要加装设备安装板,安装板可以通过快拆紧固件固定在桁架的横向杆件上,不需要在主结构上额外焊接安装座,方便后期根据设备迭代调整安装位置。框架的边缘都做了倒角处理,不会在装配、维护的时候划伤操作人员,也不会磨损搭在框架上的线缆外护套。如果是用作户外设备的框架,表面处理可以选用喷塑或者阳极氧化,开放式的结构不会因为表面处理的药液残留造成后期腐蚀,处理后的表面层附着力也比封闭结构更好,不会因为腔体内的残留液体渗出破坏表面涂层。
