带轮毂支臂的轮轴行走总成结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:375072
  • 带轮毂支臂的轮轴行走总成结构设计
  • 带轮毂支臂的轮轴行走总成结构设计
  • 带轮毂支臂的轮轴行走总成结构设计

  这套轮边行走支撑结构,常见于小型非道路行走设备、短途转运载具以及轻型牵引装备的底盘部位,核心承担承载车身载荷、传递行走扭矩、缓冲路面冲击的作用,区别于常规一体式车桥结构,该设计采用分体式支臂与贯穿轴组合的形式,在维修更换、适配不同轮距需求时具备更高的灵活性。从实际应用场景来看,这类结构多用于厂区内短途转运的轻型拖车、小型观光载具的辅助支撑轮组,或是农业小型机具的行走支撑部位,不需要承受大吨位重载,更侧重结构轻量化与拆装维护的便捷性,在狭窄厂区、田间便道等非铺装路面场景下,分体式支臂的形变冗余度更高,遇到路面凸起冲击时,支臂可通过自身结构形变吸收部分冲击能量,避免刚性轴直接出现弯折断裂的问题。

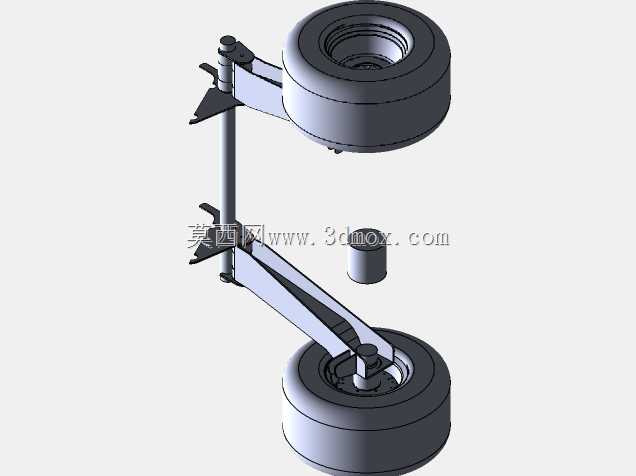

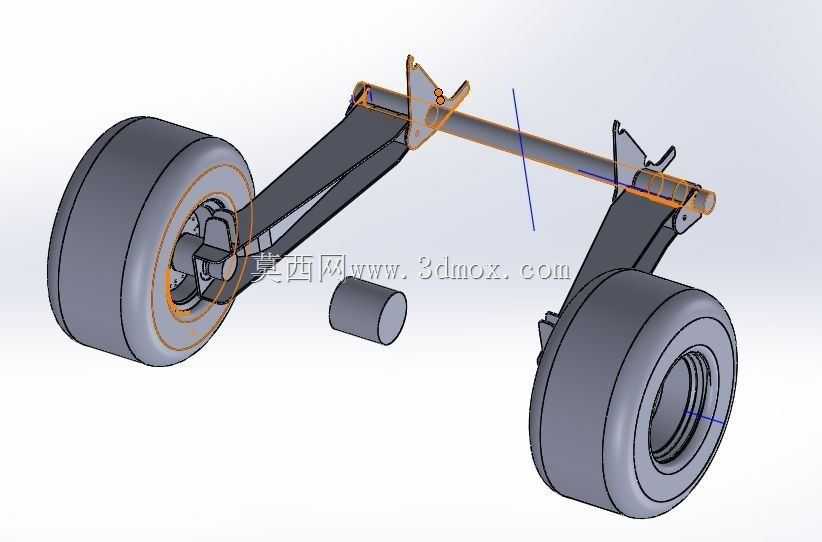

  从功能特性上拆解,两侧的橡胶轮胎直接与地面接触,胎面的圆弧过渡设计适配不平整路面的接触需求,轮心位置的轮毂结构集成了轴承安装位,可实现轮胎绕轮轴的顺畅转动,支臂作为连接轮毂与中间贯穿轴的传力部件,采用三角加强的结构形式,靠近轮毂端的宽幅支撑面分散轮心的集中载荷,靠近主轴端的收窄结构通过焊接或螺栓紧固的方式与中间轴固定,中间的贯穿轴作为整个轮组的承载核心,两端预留的安装支耳可直接与设备底盘的悬挂部位连接,轴体上额外设置的限位凸台,可限制支臂在轴向上的窜动,避免轮组在行走过程中出现横向偏移。

  设计思路上,这套结构没有采用传统车桥的一体式桥壳设计,而是将支撑功能拆分到独立支臂与中心轴两个部件上,一方面降低了单个零件的加工难度,中心轴可直接采用标准圆钢加工,不需要额外做复杂的成型工序,支臂可采用板材冲压焊接成型,生产时的材料利用率更高;另一方面,当单侧支臂出现碰撞变形时,不需要更换整个桥体,仅拆卸对应侧的紧固螺栓即可更换支臂配件,后期维护成本更低。结构细节上,支臂与轮毂连接的位置设置了加强筋结构,对应轮心轴承的安装位做了同轴度公差预留,确保轮胎转动时不会出现偏摆,中心轴上的安装支耳开有长圆孔,可适配小范围的安装位置调整,满足不同底盘宽度的安装需求。

  从安装边界来看,整套轮组的横向宽度由中心轴的长度决定,两侧轮胎的外侧间距需匹配设备底盘的轮距要求,安装时中心轴的轴线需保持水平,两侧支臂的安装角度需保持对称,避免出现轮胎偏磨的问题;支臂与中心轴的连接部位需做防松处理,在长期颠簸工况下避免连接螺栓松动;轮毂内部的轴承安装位需预留润滑脂填充空间,保障长期转动时的润滑效果,轮胎的选型可根据实际承载需求更换不同宽度、不同直径的规格,支臂上的轮毂安装位采用通用尺寸设计,可适配一定范围内的不同轮毂参数。在实际选型应用时,需要根据设备的满载载荷核算中心轴的轴径、支臂的板材厚度,确保在额定载荷下结构的形变处于允许范围内,同时要校核轮胎的额定承载能力,避免超载导致轮胎爆胎或轮毂变形。这套结构的设计逻辑偏向轻量化、易维护的应用需求,没有冗余的复杂结构,每个部件都承担明确的传力功能,在轻型行走设备的底盘设计中具备较高的参考价值,建模时各部件的装配关系清晰,干涉检查预留了足够的装配间隙,可直接用于同类结构的设计参考或改进优化。
