双控头三路电动球阀结构设计

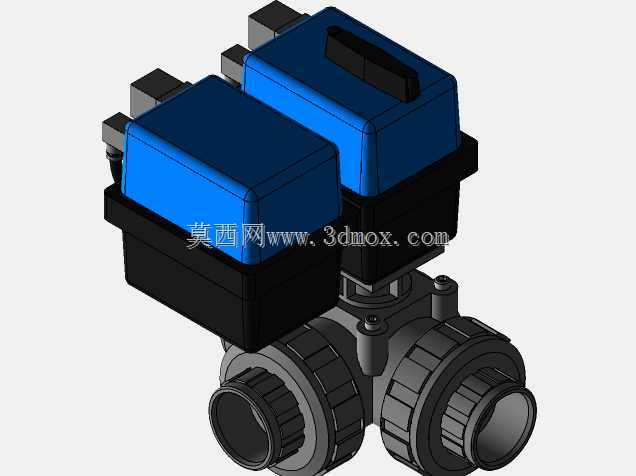

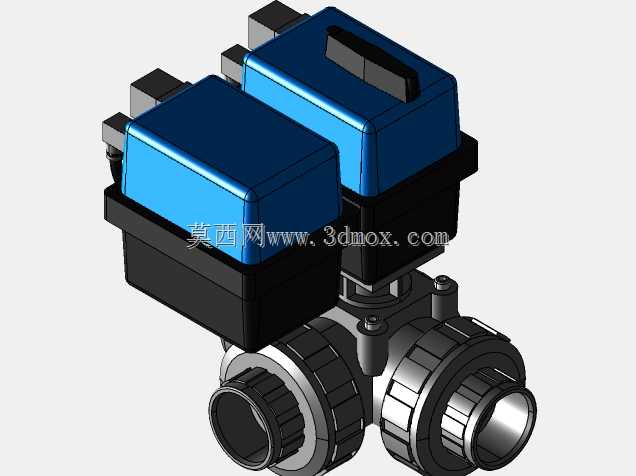

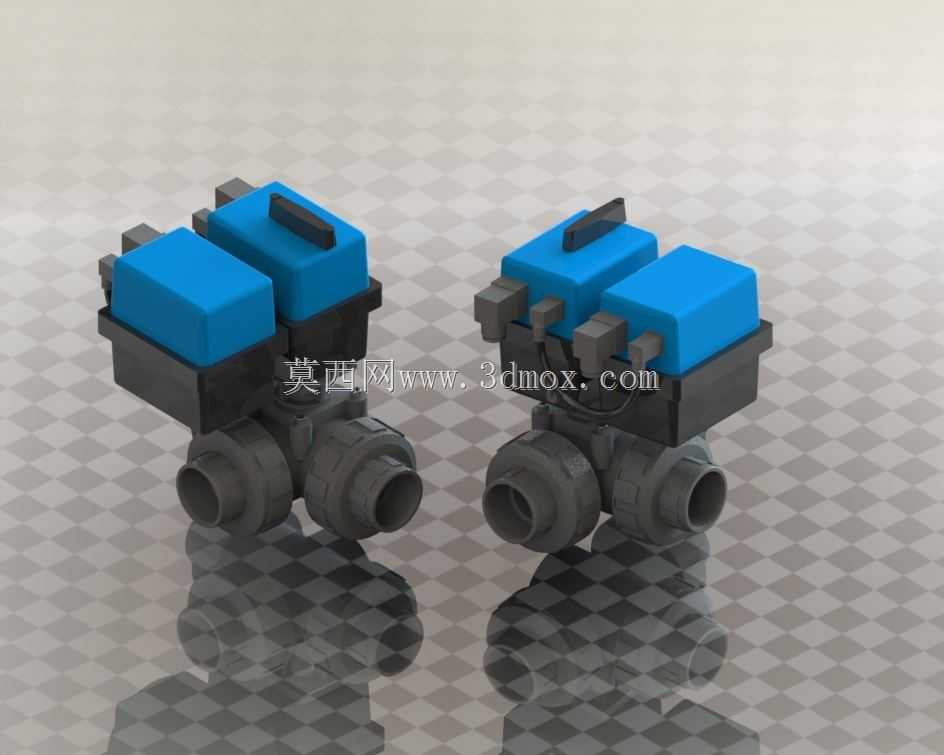

这款三路电动球阀主要面向小型流体管路的自动化通断、流向切换场景，常见于净水设备、小型化工加药管路、暖通分户控温支路、智能灌溉管网这类需要精准管控介质流向的工况，相比手动球阀，它能接入自控系统实现远程操作，无需人工到现场拧动阀柄，在空间狭窄、管路排布密集、人员操作不便的安装位上优势格外明显。从结构设计来看，它采用双电控执行头并排布置的方案，每个执行头对应独立的阀腔通路控制，相比单执行头带动多路阀芯的结构，这种设计能实现相邻通路的独立启闭，不会出现单阀芯切换时的通路干涉问题，执行头外壳做了方正的包覆设计，上部预留的拨块是手动应急操作位，当电控系统断电或者出现信号故障时，可以直接用工具拨动拨块完成阀位切换，避免管路断控引发的介质泄漏或者流程中断。阀体部分采用承插式连接端，适配常见的塑料管路、小口径金属软管的快速安装需求，接口的同轴度在建模时做了严格的公差约束，安装时不需要额外调整管路角度就能直接对位插接，阀体下部的流道做了圆弧过渡处理，能减少介质流经时的压损，避免杂质在流道拐角处沉积卡滞阀芯。设计过程中特意控制了执行头与阀体的整体高度，执行头顶部到阀体接口中心的尺寸做了压缩，适配设备内部局促的安装空间，两个执行头之间预留了足够的接线间隙，不会出现接线端子互相挤压的问题，执行头侧面的接线位做了下沉设计，接好控制线后线缆不会突出阀体轮廓，避免安装时和周边管路、结构件发生刮蹭。阀芯采用密封件全包覆结构，转动时的摩擦阻力小，执行头内部的减速齿轮组输出扭矩刚好匹配阀芯转动的阻力，不会出现扭矩过大冲坏密封件、或者扭矩不足导致阀位关不到位的问题，整体结构没有多余的外露零件，外壳的拼接缝都做了错位止口设计，能阻挡日常环境中的灰尘、溅水进入执行头内部，适配多数非防爆要求的普通工业、民用流体控制场景。
