黄铜内螺纹手柄式小型球阀结构设计

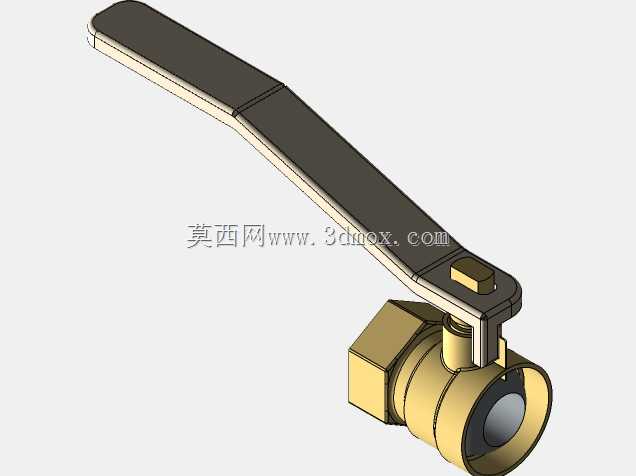

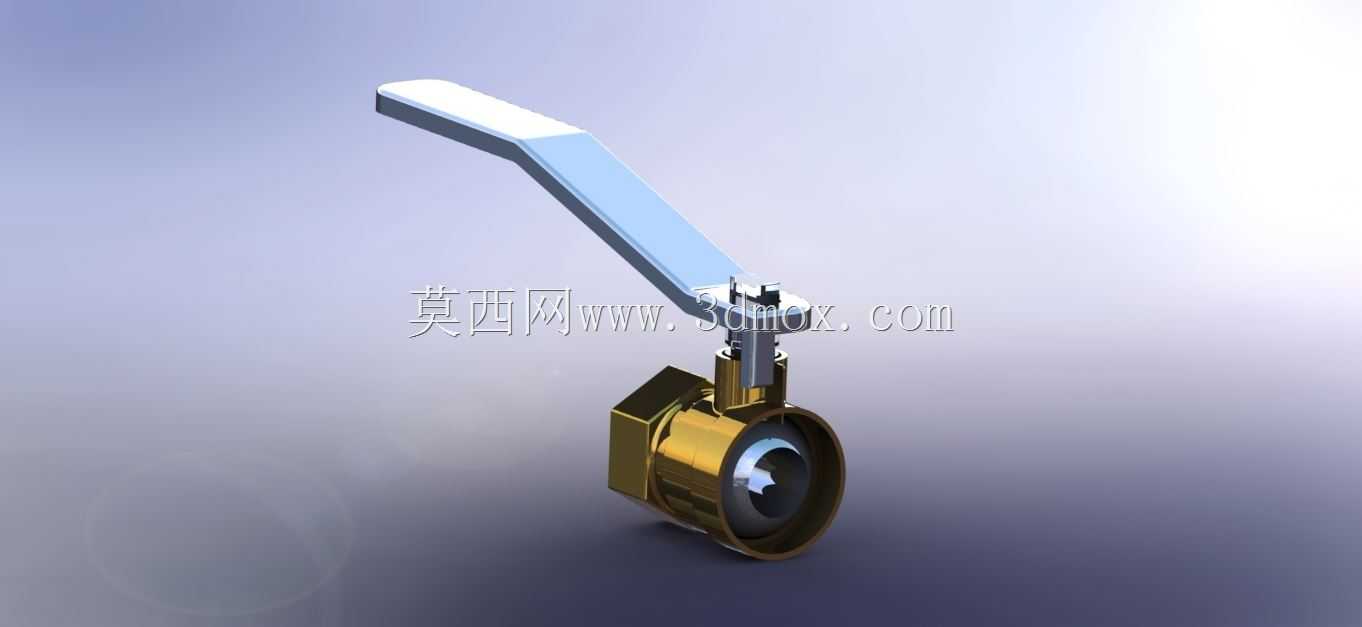

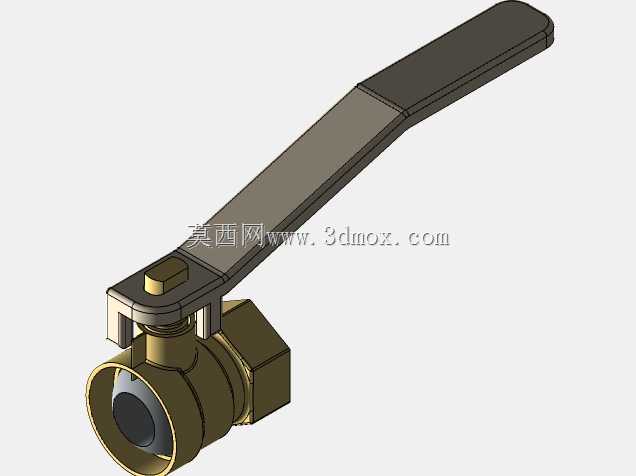

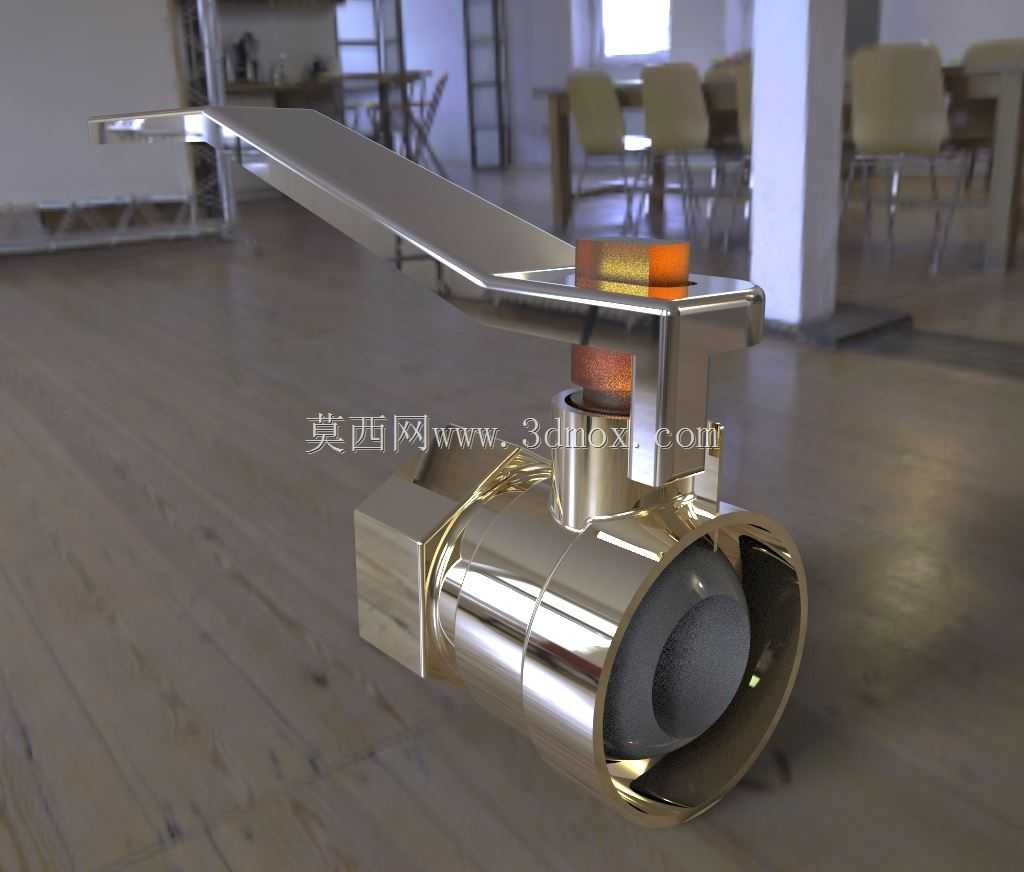

这款手动球阀的三维结构设计，核心面向民用给排水、小型设备冷却回路、家装水路改造这类低压常温流体输送场景，日常工况下适配清水、低浓度无腐蚀性流体的通断控制，是民用管路系统里应用最广的截流构件之一。从实际使用逻辑出发，设计时优先考虑了手动操作的便捷性，长杠杆式手柄的力臂长度经过匹配计算，普通人无需借助额外工具，单手握持即可完成90度旋转的启闭动作，手柄端部做了圆弧过渡处理，避免操作时剐蹭手部，手柄表面的平直造型也方便用户快速识别阀门当前的启闭状态——手柄与管路轴向平行时为全开，垂直时为全关，无需额外加装状态标识件。阀体采用黄铜锻压成型的结构思路，相比铸造件内部组织更致密，承压能力更稳定，进出水端采用标准内螺纹接口，适配市面上通用的4分民用给水管道，安装时无需定制特殊转接头，直接配合生料带即可完成密封连接，安装边界预留了足够的扳手操作空间，不会因为阀体造型干涉导致安装时无法拧动。球体密封结构采用软质密封件贴合设计，全开状态下流道与管路通径基本一致，流体通过时的压损极小，不会出现明显的节流降压问题，全关状态下密封面贴合均匀，可满足低压水路的零泄漏要求。阀杆部位设置了多层密封填料，长期反复操作也不会出现阀杆处渗水的问题，同时阀杆做了防脱出结构设计，即便管路带压操作，也不会因为误操作将阀杆顶出造成安全隐患。整体结构没有多余的复杂构件，所有零部件都采用行业通用的标准尺寸，后期维护更换密封件时无需定制非标配件，普通五金店即可买到适配的替换零件，大幅降低了全生命周期的使用成本。建模过程中对各个配合面的公差做了合理预留，装配时不会出现干涉问题，活动部件的配合间隙控制在合理范围，既保证操作时无卡滞，也不会因为间隙过大导致晃动松旷。
