输送机传送带系带更换辅助工装结构

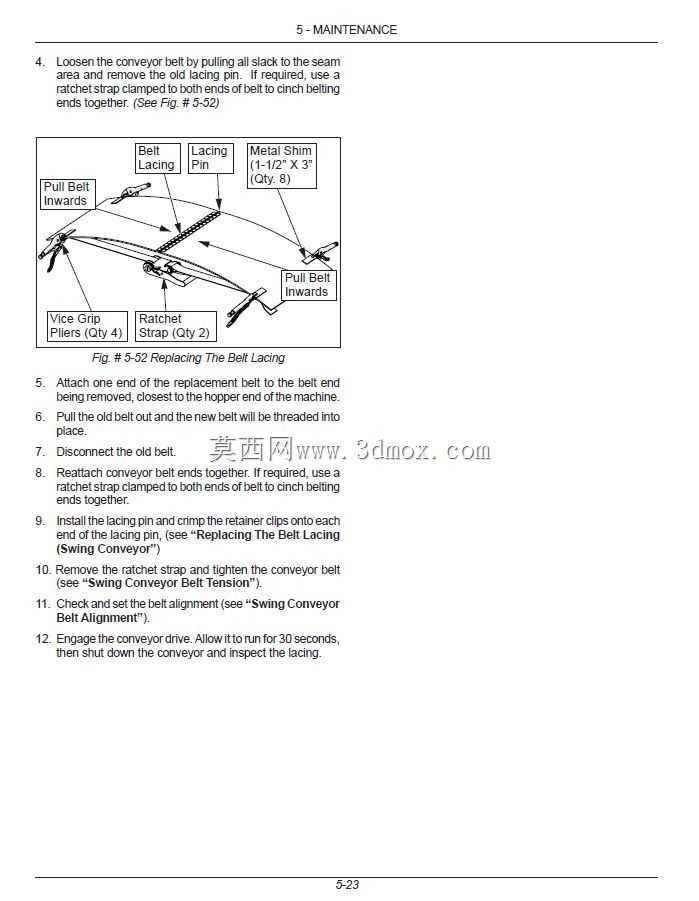

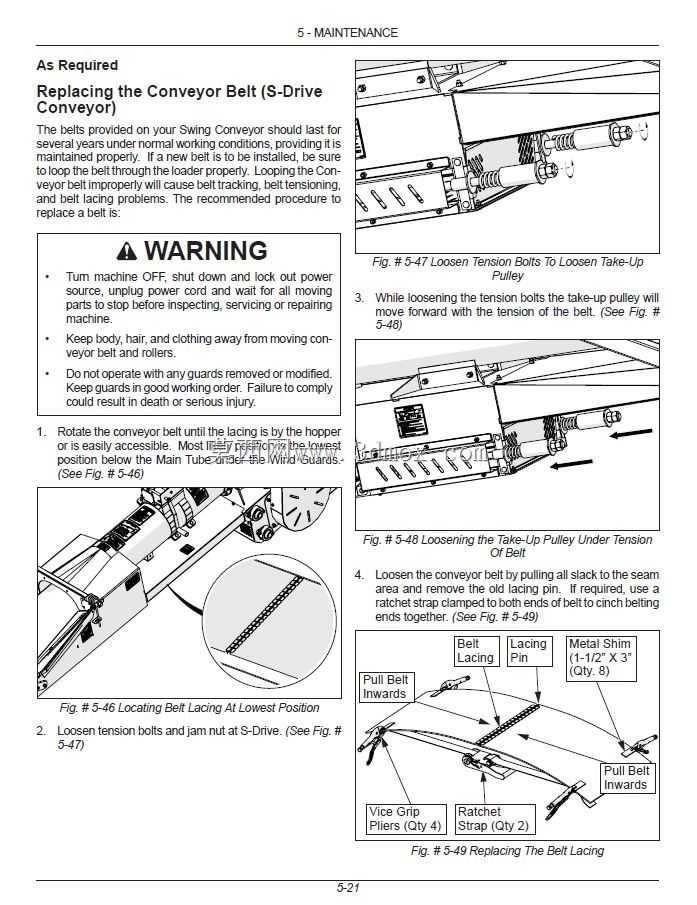

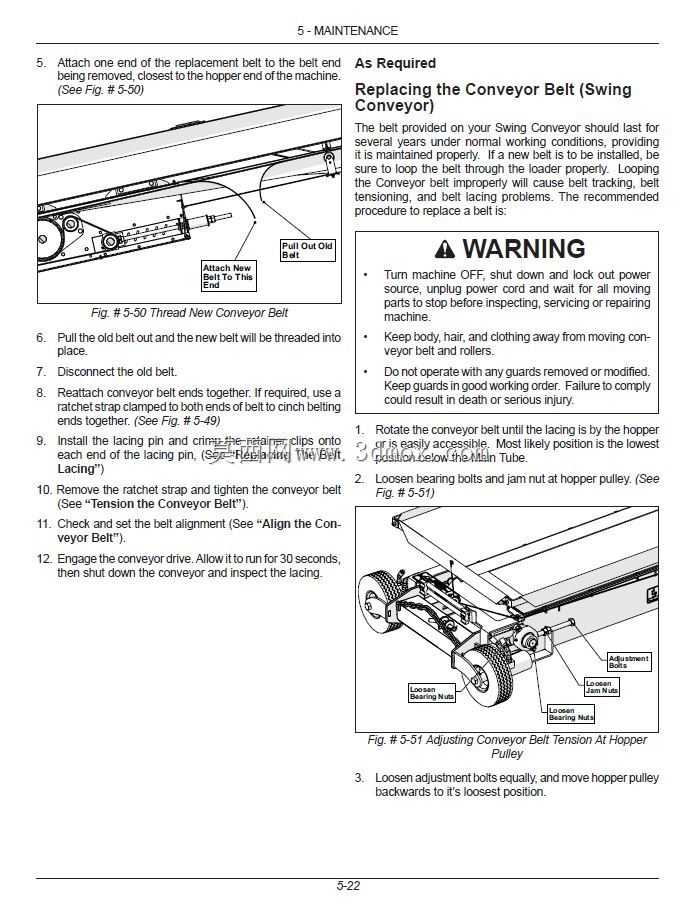

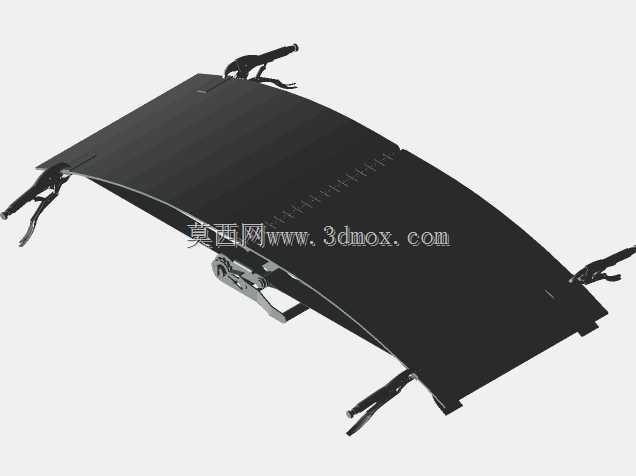

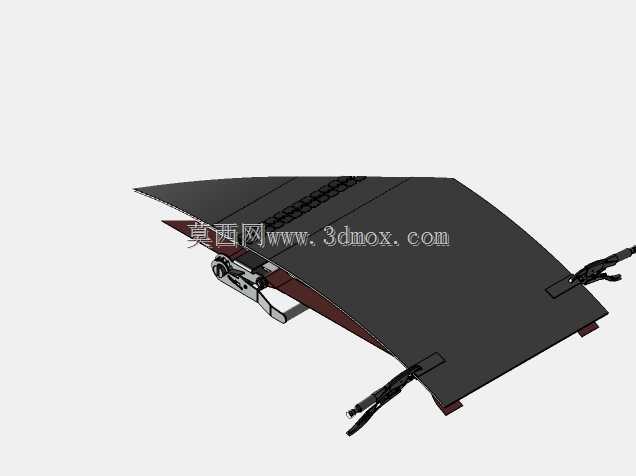

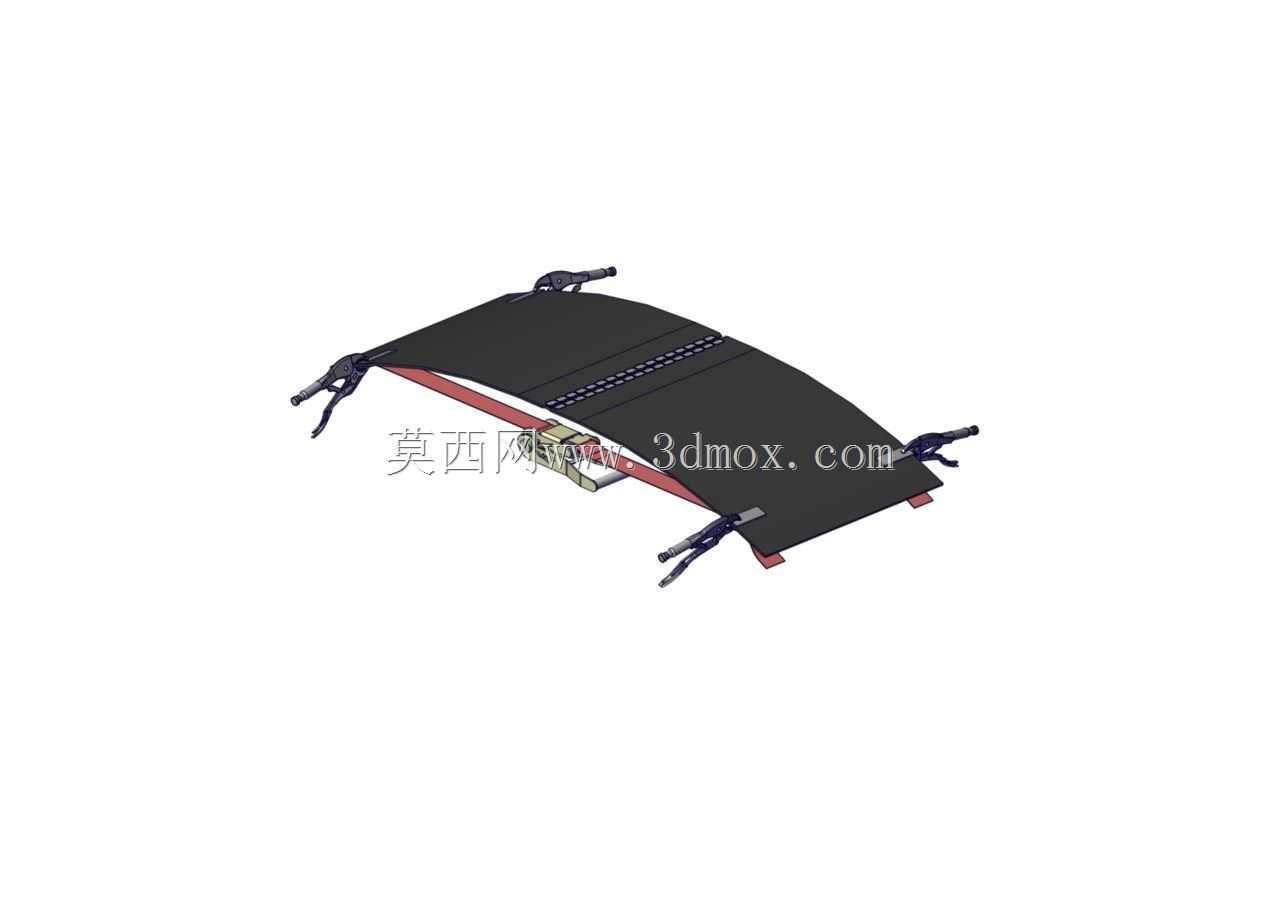

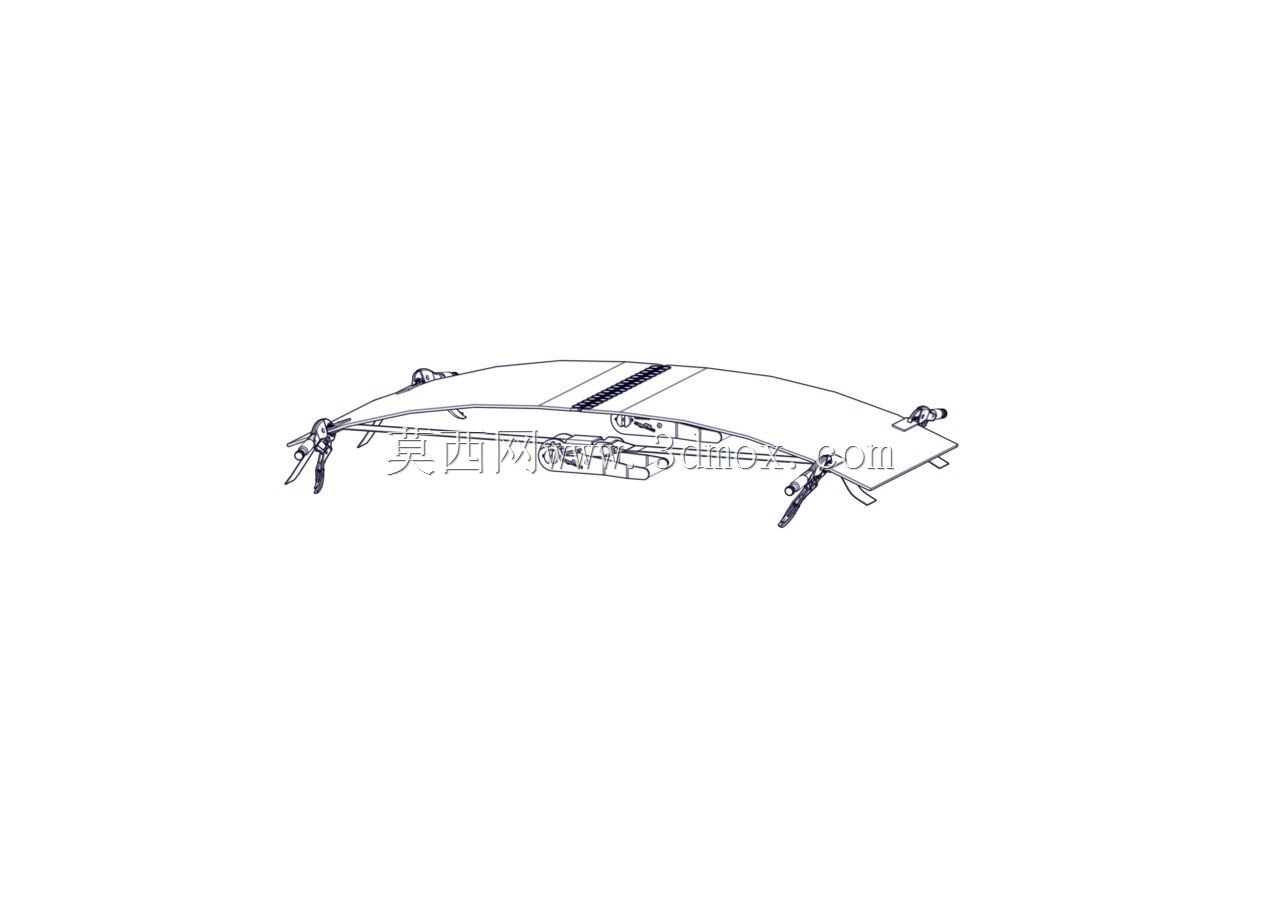

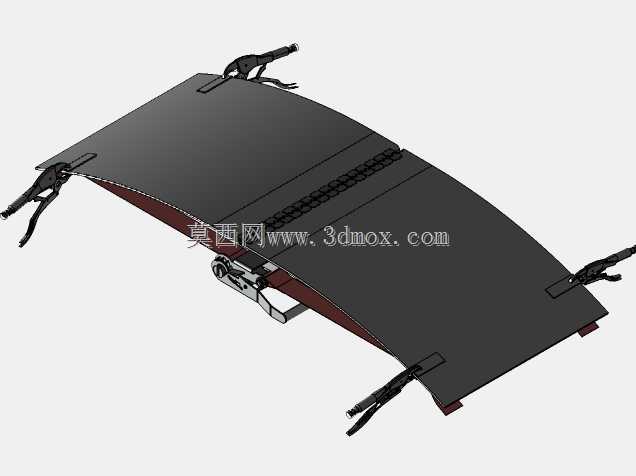

在带式输送设备的日常运维场景中，传送带系带的更换是产线停机维护阶段占比不低的作业环节，传统更换作业多依赖人工牵拉、临时夹具固定带体，不仅作业效率偏低，还容易出现带体对位偏移、张紧度不均的问题，甚至会在牵拉过程中损伤带体连接端的硫化层或机械扣结构，缩短后续带体使用寿命。这套针对传送带系带更换设计的辅助结构，核心是解决带体更换过程中的对位、牵拉、临时固定痛点，适配多数常规宽度的平型传送带系带更换作业。从结构设计逻辑来看，整套工装围绕带体牵拉时的受力均匀性做了针对性布局，多组夹钳式固定端分布在带体两侧边缘，每个夹钳的咬合面做了防滑压纹处理，避免牵拉过程中夹钳滑脱划伤带面，夹钳与主牵拉臂之间采用铰接连接，可自适应不同厚度带体的夹持角度，不会因为带体厚度偏差出现局部压应力过大的问题。主支撑框架采用贴合带面弧度的板式结构，作业时可直接搭设在输送机机架的横梁上，不需要额外搭建临时支撑平台，框架上的快锁式牵拉机构可以逐段调整带体的张紧余量，让两侧带体的连接端精准对位，预留出系带安装的操作空间。从安装边界来看，整套工装的夹持跨度覆盖常规轻型到中型平皮带的宽度范围，夹钳的开合行程适配10mm以内厚度的带体，作业时不需要对原有输送机的机架、托辊结构做任何改动，单人即可完成整套工装的布设与调整，相比传统人工牵拉对位的作业方式，能大幅缩短系带更换的停机时长，同时保证带体连接后的直线度，避免后续运行过程中出现皮带跑偏的问题。结构上的受力部件均做了等强度校核，牵拉臂的抗弯强度可满足常规张紧力下的载荷要求，铰接部位的销轴做了耐磨处理，可适应车间多粉尘、偶尔沾附油污的运维环境，不会因为频繁拆装出现卡滞问题。在实际作业流程中，运维人员可先将两侧带体的端头用夹钳初步固定，再通过牵拉机构逐步收紧张紧量，观察带体两侧的张紧度一致后，即可完成系带的安装固定，全程不需要多人配合牵拉带体，也能避免人工牵拉时力度不均导致的带体扭曲问题，有效降低系带更换后的返工概率。
