直角输入轴式精密减速传动装置

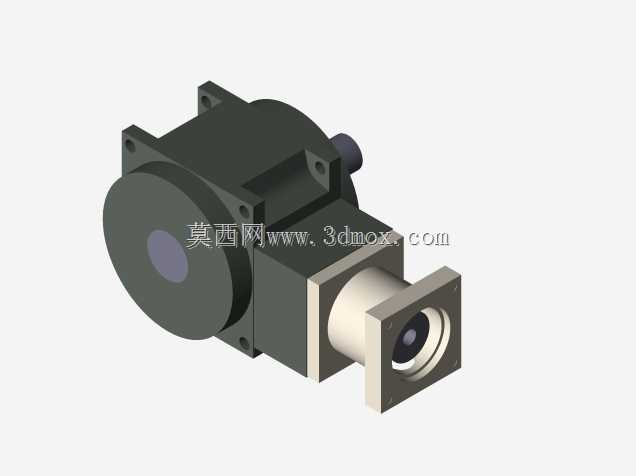

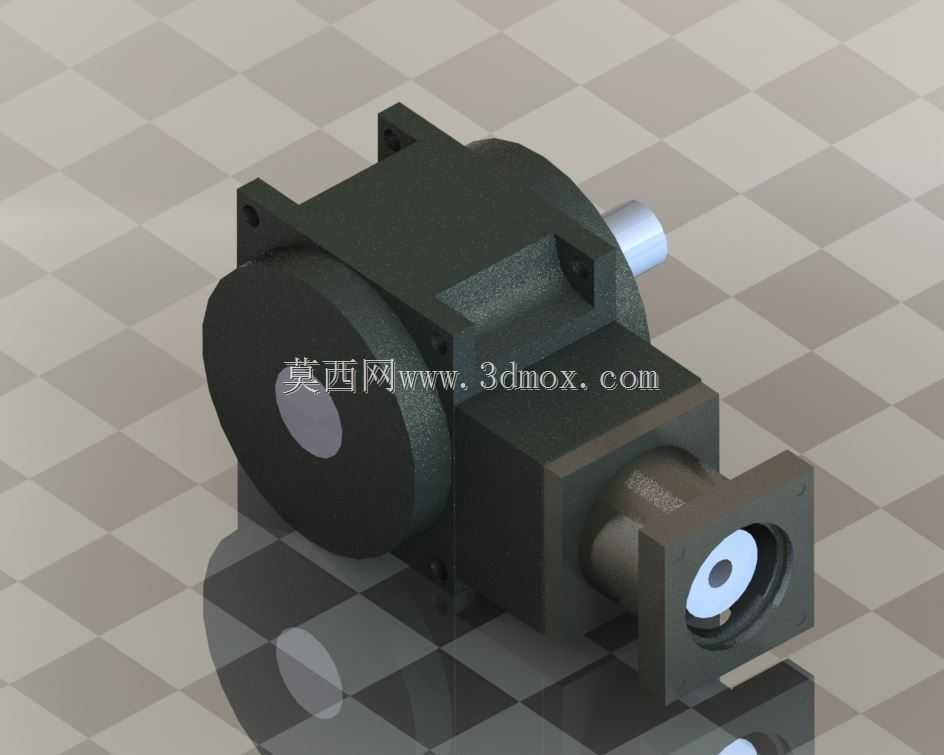

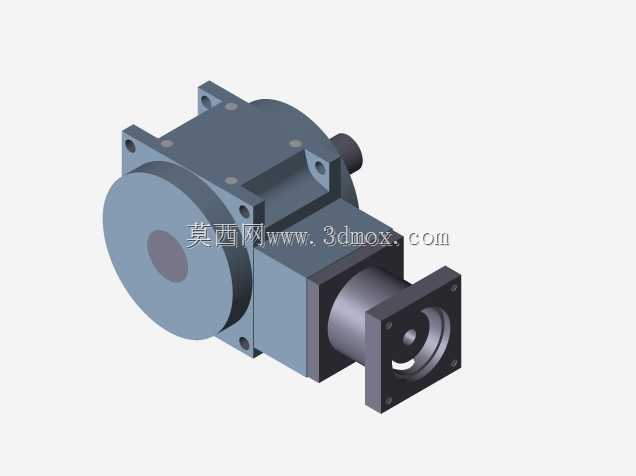

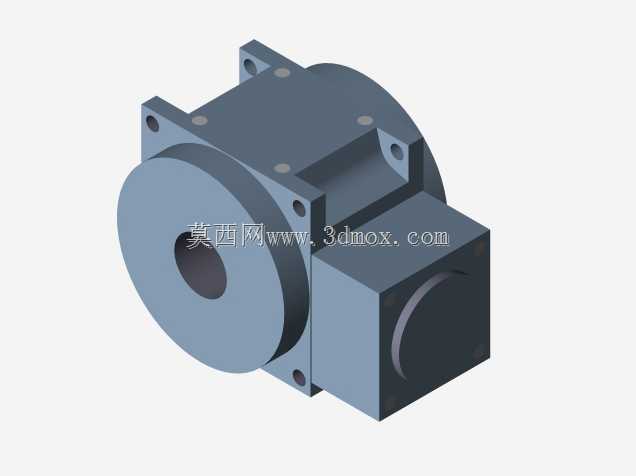

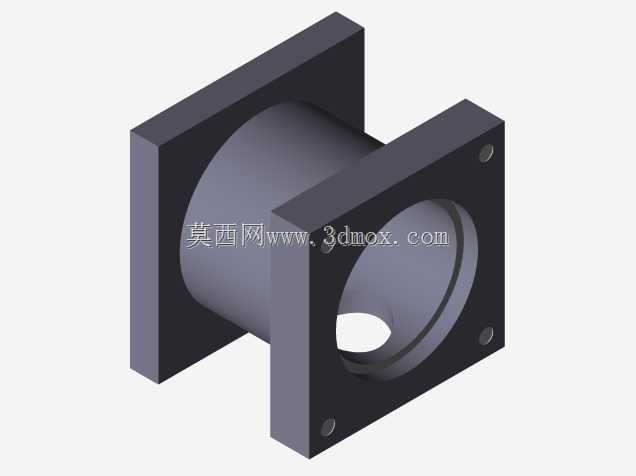

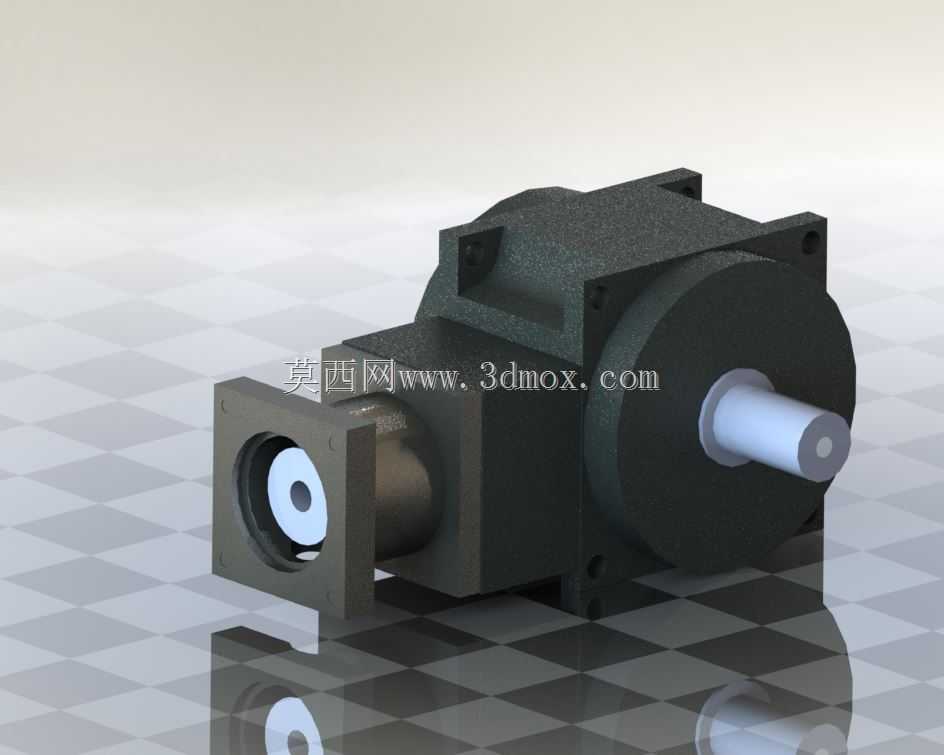

这款直角输入结构的减速装置，在自动化生产线、输送设备、小型专用机床的进给单元中应用十分广泛，核心作用是匹配原动机与执行端的转速扭矩差，将伺服或步进电机输出的高转速低扭矩动力，转化为执行机构需要的低转速大扭矩输出，同时保证传动过程的同轴精度与运行稳定性。从结构设计来看，该装置采用箱体一体化铸造成型思路，输入轴与输出轴呈90度垂直布局，能大幅缩减传动系统的轴向安装空间，适配安装空间局促、动力输入方向与执行端输出方向垂直的设备布局场景。箱体表面做了加强筋结构处理，既可以提升箱体整体刚性，抵御传动过程中齿轮啮合产生的径向与轴向载荷，避免箱体受力变形导致齿轮啮合间隙变大、传动精度下降，也能增加箱体散热面积，带走齿轮高速啮合产生的热量，降低长时间满负载运行时的箱体温升。输入侧采用标准法兰对接结构，安装止口尺寸适配市面主流规格的伺服、步进电机输出端，对接时无需额外做转接法兰加工，能直接完成电机与减速装置的同轴定位，减少装配环节的同轴度校准工作量，也能避免不同轴带来的轴承偏磨、输入轴断裂等故障隐患。输出轴为实心圆柱轴结构，轴端做了标准键槽加工，可通过键连接直接同步带轮、链轮、联轴器等传动件，轴伸长度与直径经过匹配校核，能保证额定扭矩输出时轴端挠度在允许范围内，不会出现传动件晃动、传动精度丢失的问题。安装边界上，箱体底部与侧部分别预留了标准安装孔位，既可以卧式水平安装固定在设备安装基座上，也可以根据设备布局需求做立式法兰安装，适配不同设备的安装姿态要求；各安装孔的孔位公差控制在合理范围，能保证安装后输出轴与设备执行端的同轴度要求，减少额外的调整工作量。内部传动采用多级齿轮啮合结构，齿轮参数经过优化匹配，在保证额定减速比的前提下，尽可能缩小齿轮啮合的侧隙，降低传动回程误差，满足需要正反转频繁切换、定位精度要求较高的传动场景需求；齿轮与轴的连接采用过盈配合加键连接的双重固定方式，能避免大扭矩输出时齿轮与轴出现相对转动，提升装置整体的负载能力与使用寿命。箱体各结合面做了精密铣削加工，装配后配合密封件能达到良好的密封效果，防止内部润滑脂泄漏，同时阻挡外部粉尘、切削液等杂质进入箱体内部，避免齿轮、轴承出现异常磨损，适配车间多粉尘、有切削液飞溅的工业使用场景。
