两级斜齿轮传动闭式减速器结构

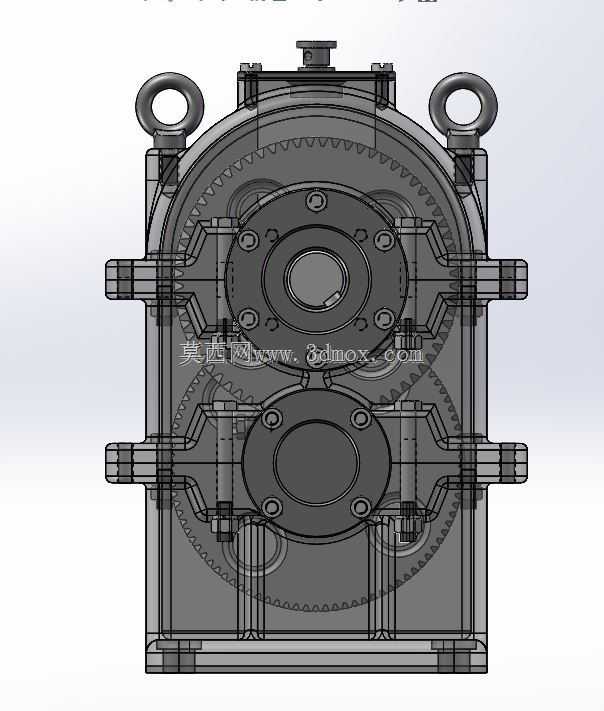

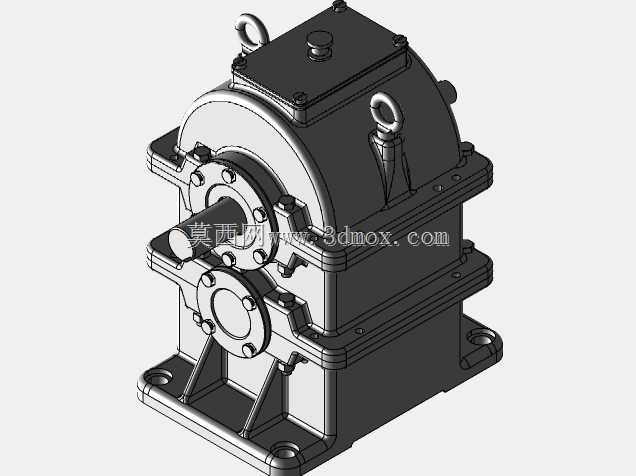

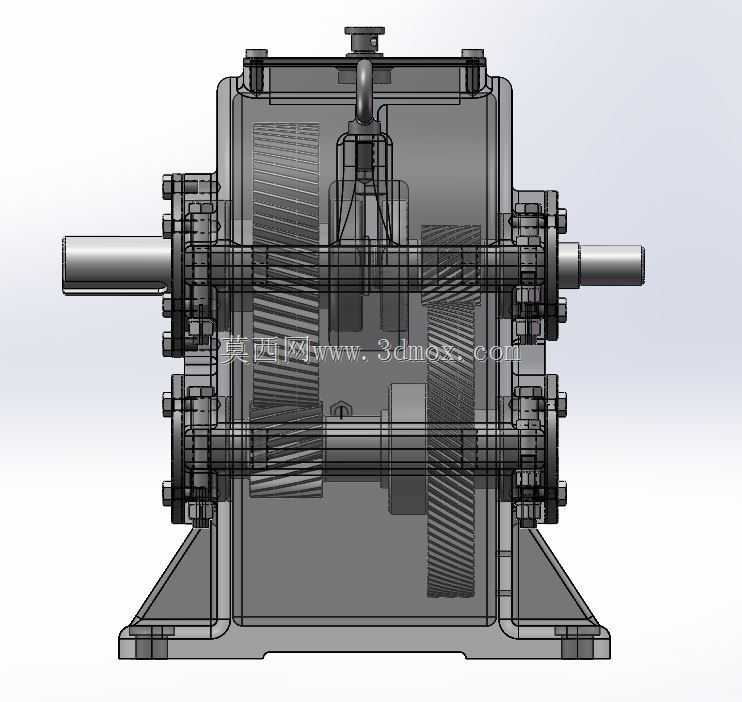

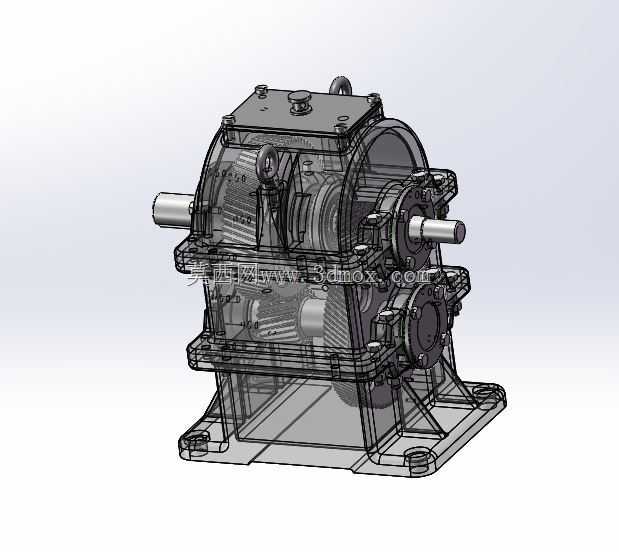

这款两级斜齿轮传动的闭式减速器，常被配套在输送线驱动端、矿山给料设备、轻工包装机械的动力输入段，用来匹配原动机高转速低扭矩的输出特性，把电机端的高转速降到作业端需要的低转速，同时放大输出扭矩，让作业端设备能获得足够的驱动力完成负载作业。从结构设计来看，整体采用剖分式铸铁箱体，上下箱盖通过定位销和螺栓实现精准合箱，既保证了箱体的整体刚性，也方便后期检修时拆开检查内部齿轮啮合状态、更换润滑脂或者调整轴承间隙。输入轴和输出轴都采用双支点支撑结构，轴承选用圆锥滚子轴承，能够同时承受径向载荷和传动过程中产生的轴向载荷，适配斜齿轮传动时轴向分力的承载需求，轴伸端都配置了接触式密封圈，避免箱体内的润滑油泄漏，同时阻挡外部的粉尘、碎屑进入箱体内部破坏齿轮啮合面。内部的两对斜齿轮均采用渐开线齿形设计，相比直齿轮传动，斜齿轮啮合时重合度更高，传动过程更平稳，冲击和噪声更小，适合中高速、中等负载的连续作业场景，齿轮和轴之间采用平键连接传递扭矩，轴上设计有轴肩和套筒对齿轮、轴承进行轴向定位，避免运转过程中零部件出现轴向窜动影响传动精度。箱体顶部设置了吊环结构，方便设备吊装转运，侧面预留了油位观察和换油的接口，底部的安装底座做了加厚处理，带有四个长圆形安装孔，安装时可以根据配套机架的孔位做小范围的位置调整，安装底座的平面加工有较高的平面度要求，保证安装后箱体不会出现倾斜，避免轴承受力不均导致过早损坏。设计这类传动结构时，首先要根据配套设备的负载、转速要求确定总传动比，再按照等强度原则分配两级齿轮的传动参数，保证两对齿轮的接触强度和弯曲强度都能满足额定负载下的使用寿命要求，同时要核算轴的挠度、轴承的额定动载荷，确保在满负载连续运转时，轴的变形量在允许范围内，不会出现齿轮偏载、轴承早期失效的问题。箱体的壁厚、加强筋的布置也经过受力核算，既要保证箱体有足够的刚性抑制传动振动，也要避免过度设计造成材料浪费。这类减速器的安装边界需要注意，输入轴和输出轴的同轴度要和配套动力端、负载端的轴系做好对中，安装底座要固定在刚性足够的机架面上，避免运转过程中产生共振，轴伸端连接联轴器或者链轮时，不能用重物直接敲击轴端，避免损伤轴承和轴上的密封件，日常使用时要定期检查箱体内的油位，保证齿轮啮合面有足够的润滑，减少齿面磨损。
