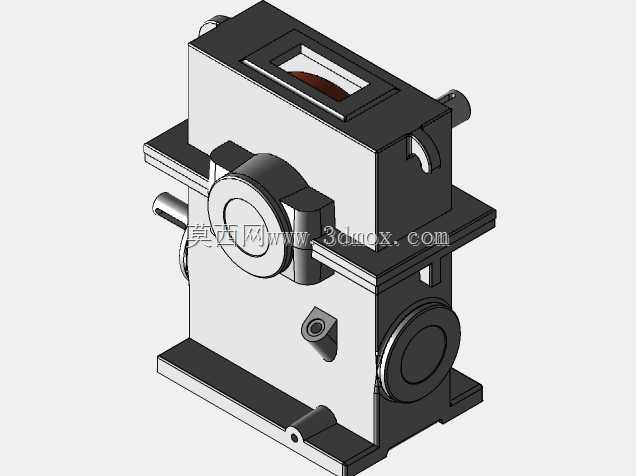

蜗轮蜗杆式减速箱体结构三维设计

这款蜗轮蜗杆结构的减速装置，常配套在输送线驱动端、小型工装进给机构、轻工包装设备的动力输入段，用来匹配伺服电机或普通异步电机的高转速输出，把原动机的高转速低扭矩转化为作业端需要的低转速大扭矩，避免动力端直接带载出现的扭矩不足、转速过快无法匹配作业节拍的问题。从结构设计逻辑来看，整体采用分体式箱型承载结构，上下箱体通过结合面的定位止口保证装配同轴度，侧面预留的输入轴、输出轴轴孔位置经过公差校核，能保证蜗轮与蜗杆的啮合间隙控制在合理区间，避免啮合过紧出现的运转卡滞、温升过高，或是间隙过大导致的传动回差、反向传动精度不足的问题。箱体外部的安装法兰与底部安装支脚做了加强筋过渡，在不额外增加整体壁厚的前提下提升安装位的结构刚性，支脚上的安装孔预留了足够的螺栓穿装空间，适配常用的内六角螺栓紧固作业，安装时可以根据设备布局选择侧面法兰固定或是底部支脚固定两种方式，适配不同的安装空间边界。箱体顶部开设的观察窗结构，不用拆解箱体就可以直接观察内部蜗轮蜗杆的啮合磨损情况，日常维护时可以通过这个窗口补充润滑脂，侧面预留的油位检测与放油孔位，能方便运维人员定期更换箱体内的润滑油，保证传动副长期处于良好的润滑状态。设计时对轴伸端的密封槽位做了尺寸优化，适配标准骨架油封的安装尺寸，能避免长期运转出现的润滑油渗漏问题，箱体外部的凸台结构既做了轴孔位的局部加强，也给轴承外圈提供了足够的定位支撑面，保证轴承运转时不会出现外圈窜动的问题。整体外形的棱角处都做了铸造圆角处理，符合铸件的工艺要求，避免铸造时出现应力集中导致的箱体开裂问题，各个轴伸端的伸出长度经过核算，既保证了和外部联轴器、带轮的装配空间，也不会因为轴伸过长导致轴端挠度变大、影响传动平稳性。这类减速结构因为具备反向自锁的特性，在一些需要防止负载倒转的垂直提升类小型机构中也能适用，不需要额外加装制动装置就能实现停机后的位置保持，简化整体设备的结构设计。
