螺旋挤压式固液分离输送设备结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:235516
  • 螺旋挤压式固液分离输送设备结构设计
  • 螺旋挤压式固液分离输送设备结构设计

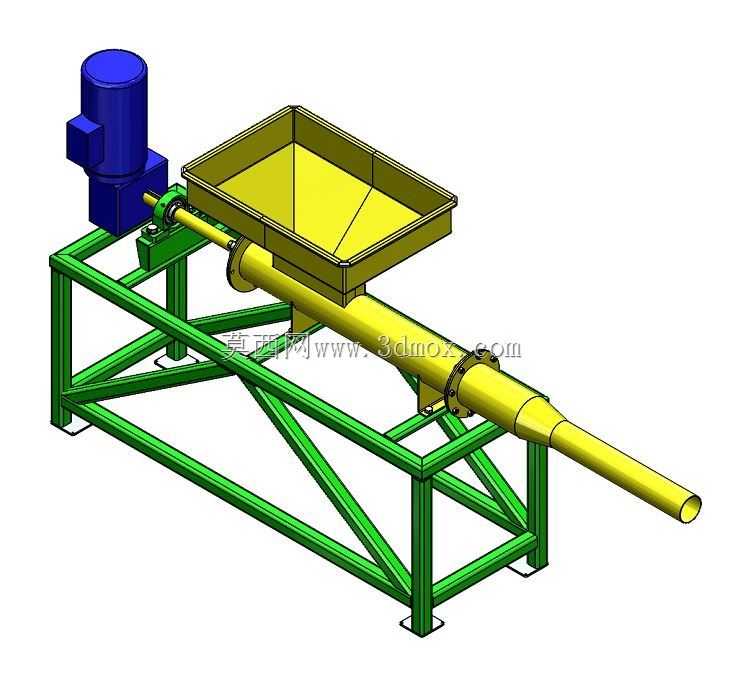

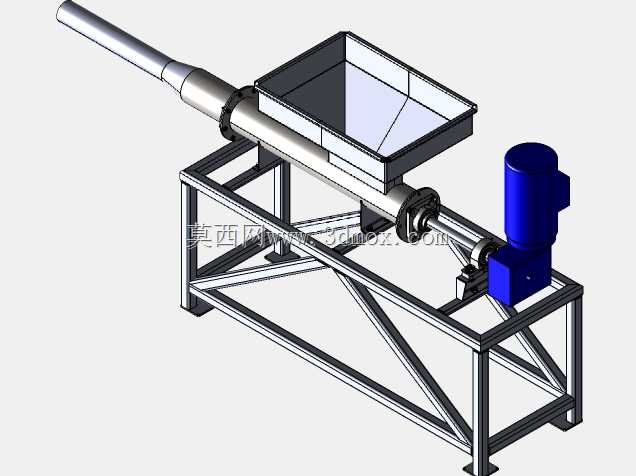

这款螺旋挤压式固液分离输送设备,主要面向畜禽粪污处理、餐厨垃圾预处理、工业渣浆脱水等工况场景,可在连续输送物料的过程中完成固液两相的初步分离,减少后续脱水工序的负荷。从结构设计来看,设备整体采用方管焊接桁架式机架,底部设置可调式支撑脚,可适应不平整的安装地面,机架的斜向支撑布局充分考虑了螺旋轴工作时的径向载荷与扭矩传递,避免长期运行出现机架变形。驱动端采用立式减速电机直连联轴器的传动方案,相比链传动减少了维护点位,传动效率更高,电机安装座预留了调整腰型孔,方便安装时找正同轴度,也便于后期更换密封件时调整轴向位置。进料段采用敞口式梯形料斗,料斗侧壁设置倾斜导料板,避免湿黏物料在料斗角落搭桥积料,料斗与螺旋筒体的连接段采用圆弧过渡,减少物料输送死角。螺旋筒体采用分段式法兰连接结构,靠近出料端的筒体段设置锥度缩径结构,通过逐步缩小输送通径对物料形成挤压力,迫使物料中的游离液体从筒体预设的滤缝中排出,固相物料则在螺旋叶片的推动下从末端出料口排出,螺旋叶片采用等螺距设计,进料段叶片边缘做了倒角处理,减少物料卡滞的概率。安装边界方面,设备整体为卧式倾斜布局,安装时需保证螺旋筒体的轴线水平度偏差不超过千分之一,进料端高度高于出料端,便于挤压出的液体靠重力流向集液槽,设备两侧需预留不小于600mm的维护空间,方便检修联轴器、更换螺旋叶片磨损件以及清理滤缝堵塞物。设计过程中重点考量了湿黏物料的输送特性,螺旋轴的转速设定在中低转速区间,避免转速过高导致物料随叶片一同旋转无法向前推送,同时筒体与叶片之间的间隙控制在合理范围,既避免间隙过大造成物料回流影响挤压效率,也防止间隙过小导致金属部件摩擦磨损。机架的焊接节点处都做了加强筋处理,应对设备启停时的冲击载荷,驱动端的轴承座采用带密封的外球面轴承,可适应多尘、潮湿的工作环境,延长轴承使用寿命。
