卧式连续混合输送一体化工业设备结构

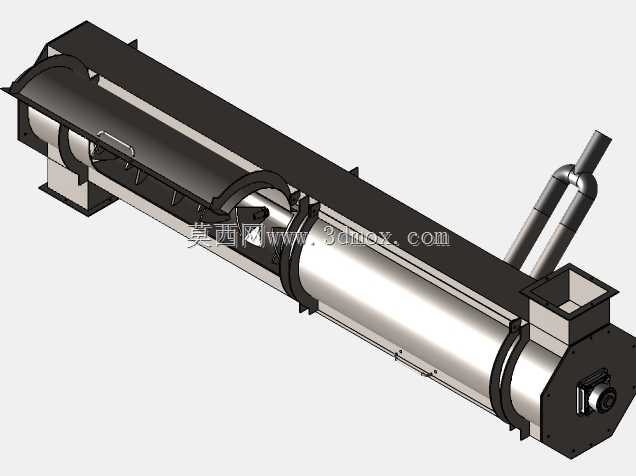

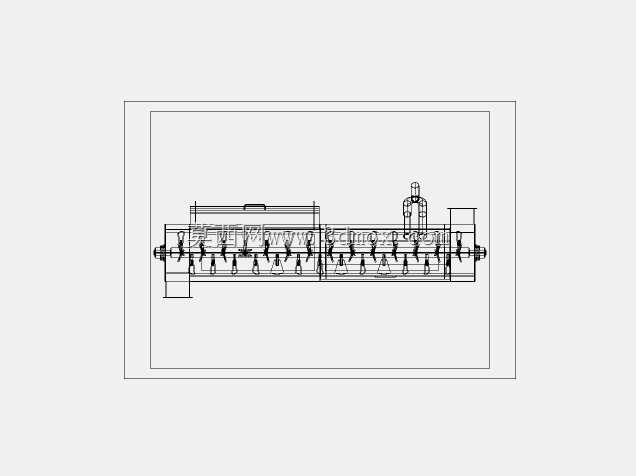

该卧式筒体结构设备主要面向食品添加剂生产场景，可在封闭腔体内完成粉体、颗粒类物料的连续混合与定向输送作业，避免加工过程中物料洒落、外界杂质混入的问题，适配食品加工车间的卫生级生产要求。设备整体采用长筒卧式布局，主体承压筒体选用不锈钢材质加工，内壁做抛光处理减少物料挂壁残留，筒体两端配置带密封结构的端盖，端盖上预留轴承安装位与驱动组件连接接口，可适配不同功率的减速驱动单元，满足不同处理量的产线匹配需求。筒体上部沿轴向开设多个进料接口，可同时接入多种待混物料，末端下部设置方形出料仓，混合完成的物料可直接落入下游输送或包装工序，侧部预留的管路接口可接入液体添加管路，实现固液混合工况的适配。设备内部配置带搅拌叶片的输送主轴，叶片采用断续式螺旋布局，既可以推动物料沿筒体轴向移动，又能在输送过程中不断翻搅物料，让不同组分的物料充分混合，避免出现分层、混合不均的问题。筒体外部设置多组支撑鞍座，鞍座底部预留安装螺栓孔，可直接固定在车间混凝土基础或钢架平台上，安装时需保证筒体轴向水平度偏差在允许范围内，避免主轴运行时出现偏磨、密封件过早失效的问题。设计过程中重点考量了设备的维护便捷性，筒体上部开设多组快开式检修口，日常生产中可快速打开检查内部叶片磨损情况、清理残留物料，端盖与筒体采用法兰螺栓连接，拆解后可整体抽出主轴组件，方便更换磨损的叶片与密封件。设备的进出口连接尺寸采用行业通用标准，可直接与上下游的料仓、计量设备、输送管路对接，无需额外制作过渡连接结构，缩短产线改造的安装周期。运行时物料从进料口进入筒体后，随主轴转动被叶片不断翻动并向前推送，在移动过程中完成多组分的均匀混合，到达末端后从出料仓排出，整个过程在封闭腔体内完成，可减少物料粉尘外溢，改善车间作业环境。针对食品加工场景的清洁需求，筒体底部可预留排污接口，生产结束后可通入清洗水对内部进行冲洗，污水从排污口排出，满足定期清洁的生产规范要求。
