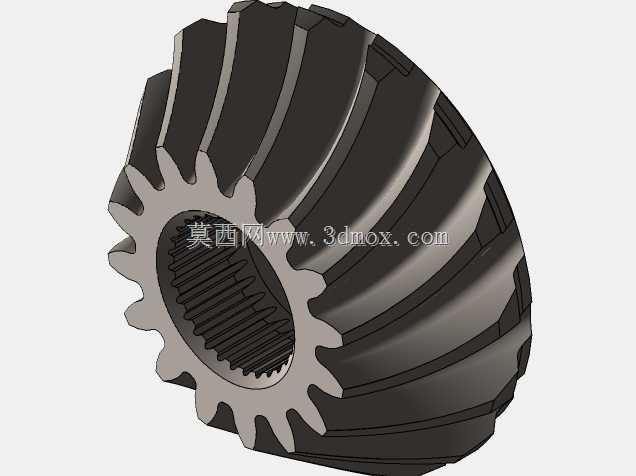

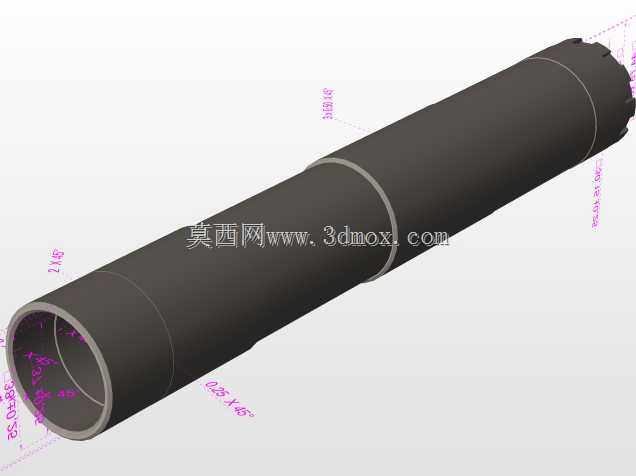

这类螺旋锥齿轮多用于相交轴间的动力传递场景,常见于车辆驱动桥差速机构、机床主轴传动箱、农业机械动力换向单元中,相比直齿锥齿轮,其啮合重合度更高,传动过程中冲击载荷更小,运行噪音更低,能承受更大的瞬时扭矩,适合中高速重载的传动工况。从结构上看,该齿轮采用内花键孔作为安装接口,可直接与带外花键的传动轴配合,依靠花键齿侧的均匀接触传递扭矩,相比平键连接,花键配合的对中性更好,能有效降低高速运转时的轴系偏心振动,同时承载能力更强,适合频繁正反转的传动场景。齿轮的轮齿沿圆锥面呈螺旋状分布,齿向的螺旋角设计需要匹配配对齿轮的参数,保证啮合时齿面能逐步进入接触,避免直齿锥齿轮啮合时的整齿撞击问题,齿宽方向的齿厚渐变设计,是为了适配锥齿轮传动时节锥线上不同位置的线速度差,保证全齿宽都能参与啮合,提升齿面接触强度。建模时先确定分锥角、齿顶锥角、齿根锥角等基础锥面参数,绘制齿轮的基体轮廓,通过旋转特征生成带内花键孔的锥台基体,内花键的齿形采用渐开线轮廓,通过参数化方程生成齿形曲线后拉伸切除得到内花键结构。轮齿部分先建立单个轮齿的螺旋引导线,引导线沿节锥面的螺旋角生成,再绘制齿廓截面,沿引导线扫描生成单个轮齿实体,通过圆周阵列得到全部轮齿,之后对齿顶、齿根位置做圆角过渡处理,消除应力集中的尖角,最后对啮合齿面做曲面修整,保证齿形的啮合精度。安装边界上,齿轮的背锥端面作为轴向定位基准,内花键的大径作为径向定位基准,装配时需要保证齿轮的节锥顶点与配对齿轮的节锥顶点重合,否则会出现齿面偏载,加剧局部磨损,缩短齿轮使用寿命。实际应用中这类齿轮的润滑多采用飞溅润滑方式,齿面硬度通常会做表面淬火处理,提升齿面的耐磨性能,建模过程中需要预留齿面的热处理变形余量,避免热处理后齿形精度超差。
