菱形棱面架空支撑小型建筑结构

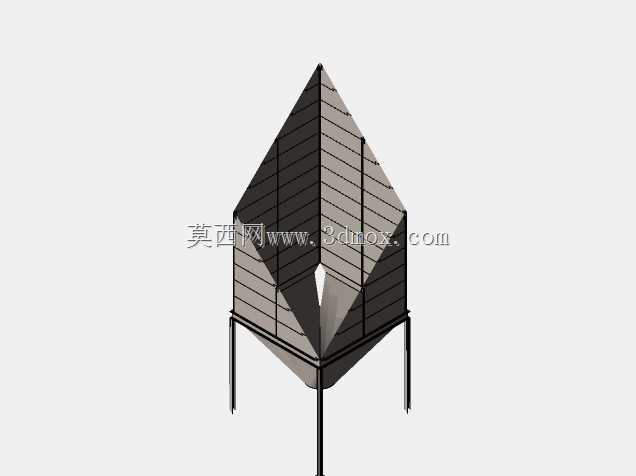

该结构整体采用菱形棱面的封闭外壳形态，底部通过四根细长立柱架空抬升，主体轮廓沿竖向收束为上下尖削的多面体，外壳由连续折面拼接而成，棱线清晰，面与面之间形成明确的光影分界，适合放置在景区入口、商业广场、园区节点或滨水步道旁，作为小型服务站点、景观标识载体或临时休憩遮蔽空间使用。

从实际使用角度看，架空设计能让底部保持通透，减少对地面人行流线的阻断，也可规避场地积水、浅表层管线对建筑落地的限制；四根立柱沿主体下沿四角布置，支撑点外扩，受力路径直接从壳体下部传至基础，整体抗倾覆余量充足。外壳折面并非单纯造型处理，连续折面可提升薄板壳体的面外刚度，在同等板厚条件下降低大面积平整板材的鼓曲风险，同时折面形成的竖向肋感也能弱化板材拼接缝的视觉影响。

建模时需重点控制壳体棱线的交汇精度，尤其是上下尖端位置，多块折面共边时若曲面公差控制不当，容易出现外露缝隙或法线翻转。外壳中部预留的内凹开口可作为检修入口或设备安装口，开口周边应在结构内部增设补强框，避免开孔切断折面传力路径后引发局部变形。立柱与壳体下沿的连接节点不能仅做面接触贴合，需在模型中预留连接板或锚栓空间，否则后期施工图阶段会出现立柱顶端无法固定的问题。

该类构筑物的外轮廓边界集中在竖向菱形范围内，水平投影占地较小，安装时只需在四个柱脚位置设置独立基础，无需大面积开挖场地；立柱净空决定了下方可通行高度，若作为人行通道使用，柱间净宽需满足两人并行及小型保洁设备通过要求。外壳板材可按棱线分块拆件，每块折面在工厂加工后运至现场拼装，分块缝尽量沿棱线布置，以减少现场密封处理的难度。

结构选型阶段还要考虑风荷载对菱形尖顶的影响，上下收窄的形态会使气流在侧面形成分流，但整体迎风面仍集中在两个大斜面上，柱脚与基础的连接需按悬臂构件验算水平位移。若内部需放置电气控制或照明设备，应在壳体下部预留走线通道，利用立柱空腔穿线，避免外部管线破坏折面整体感。
