可再生能源蒸汽动力系统成套装置设计

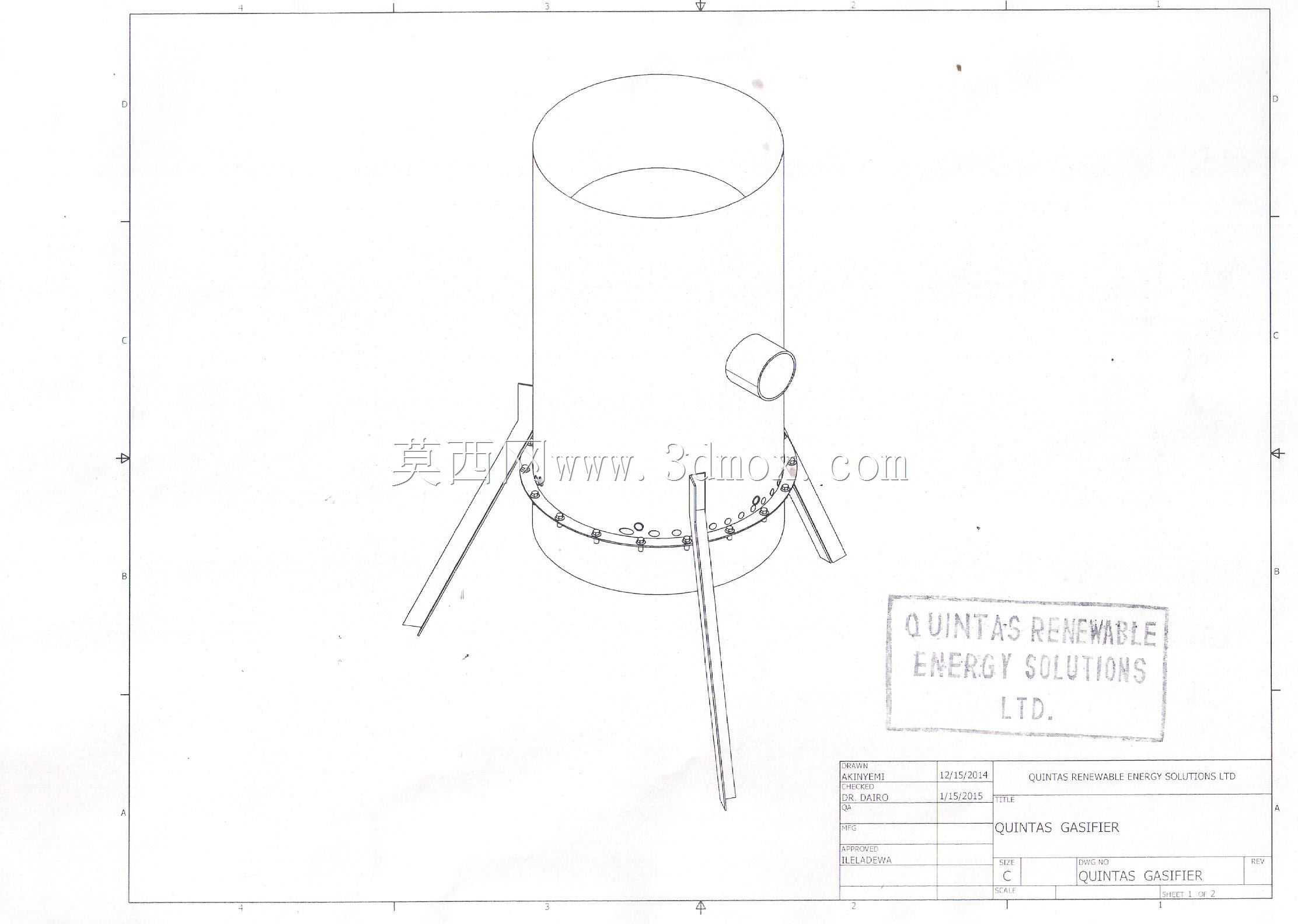

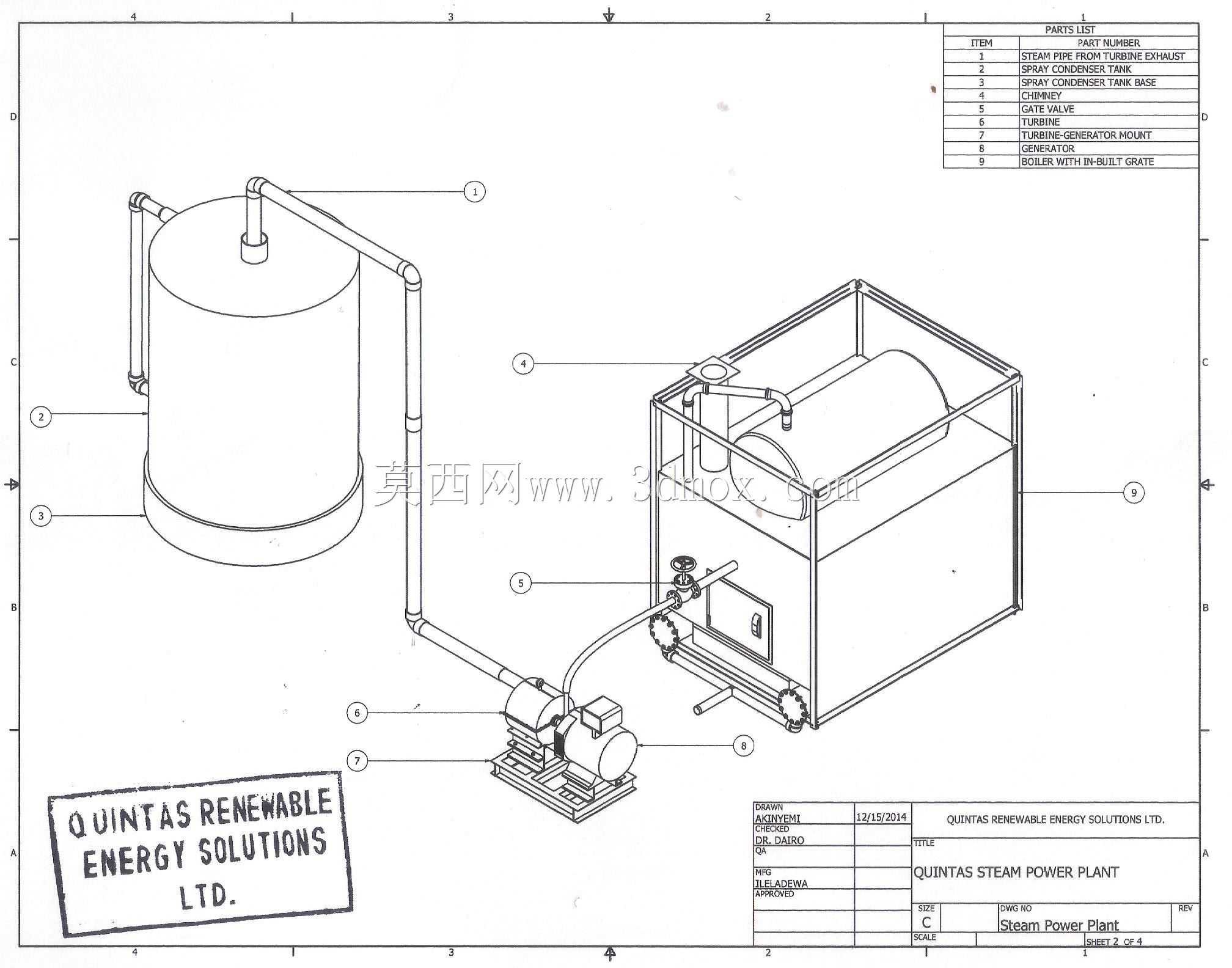

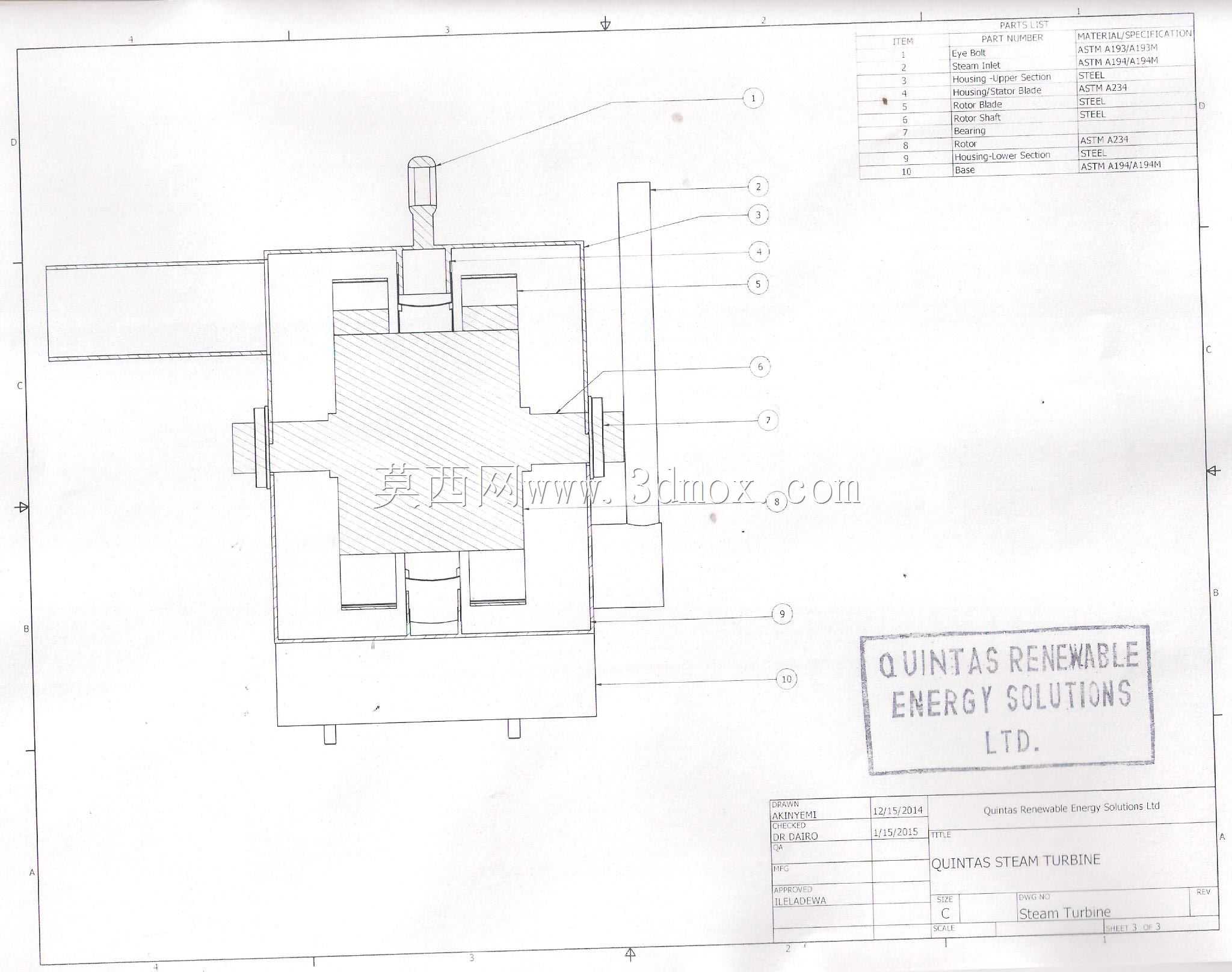

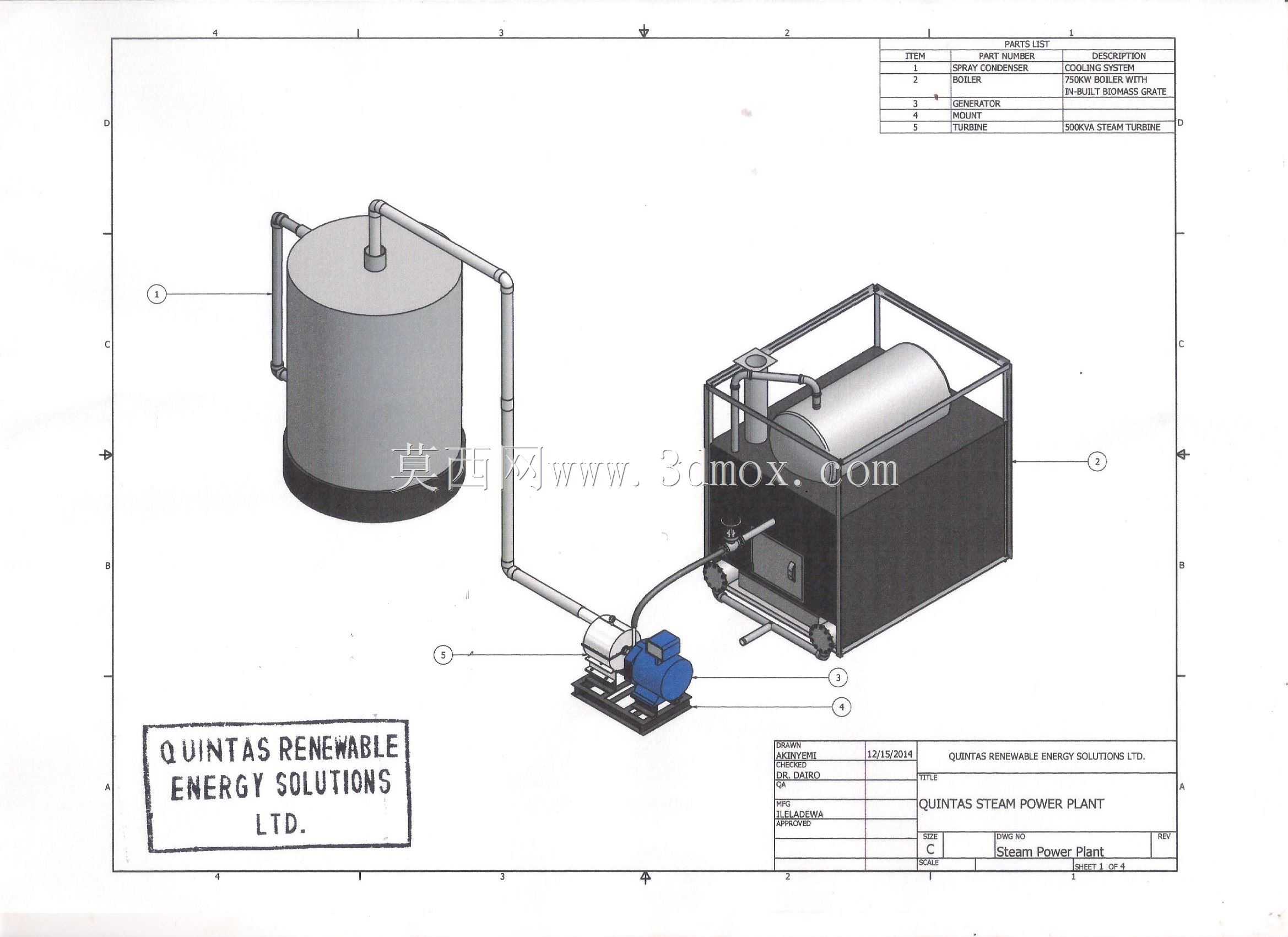

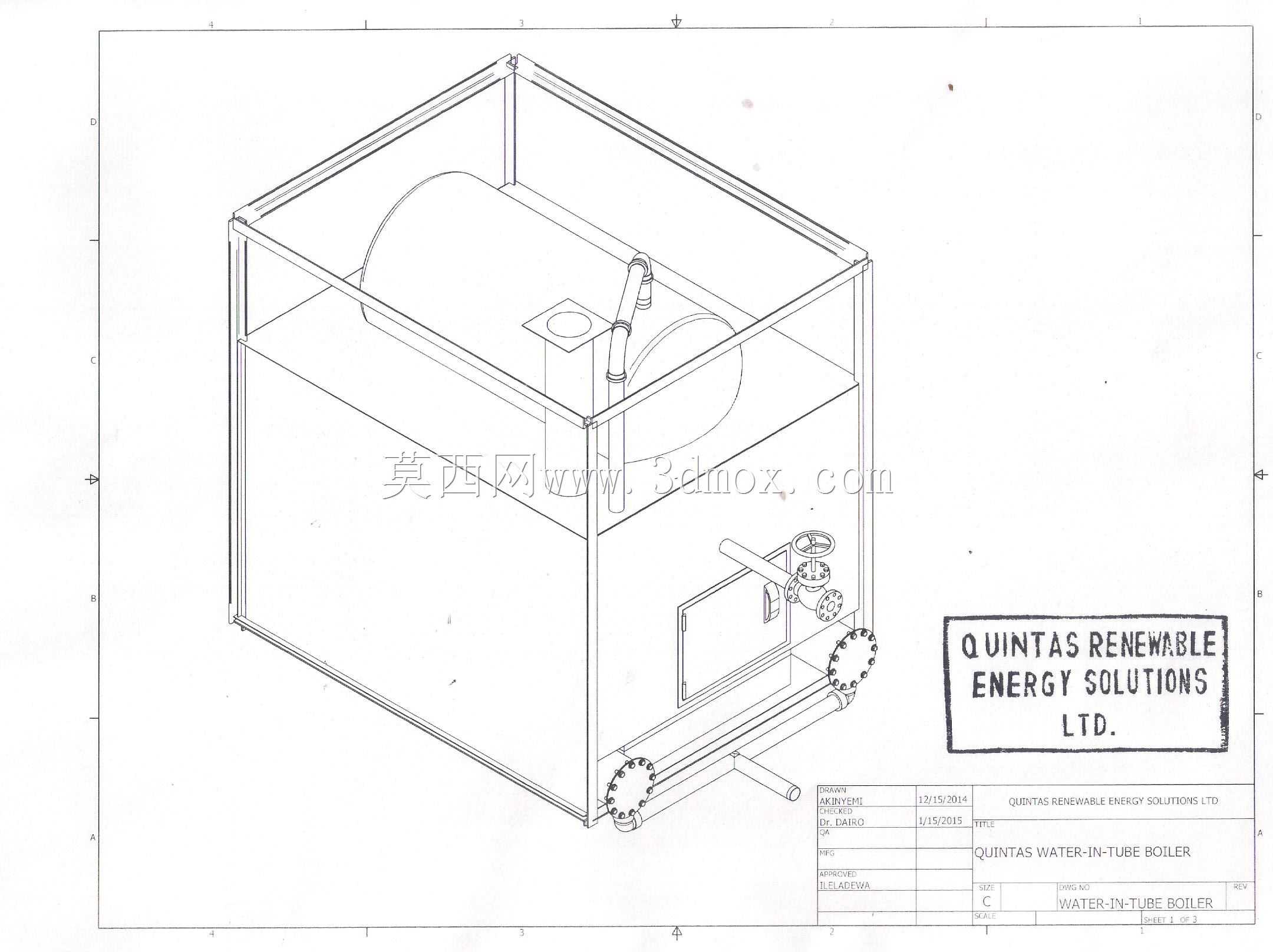

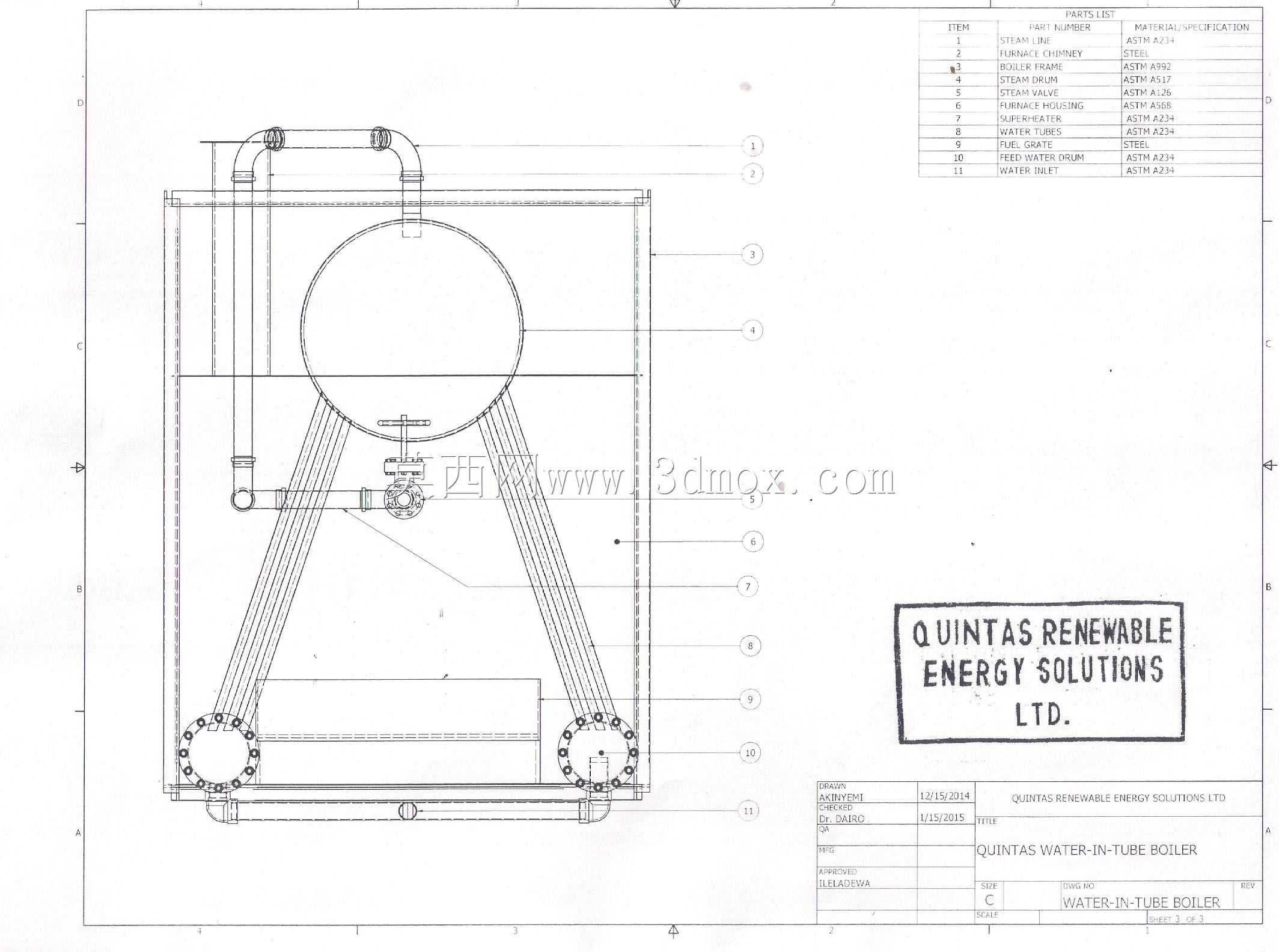

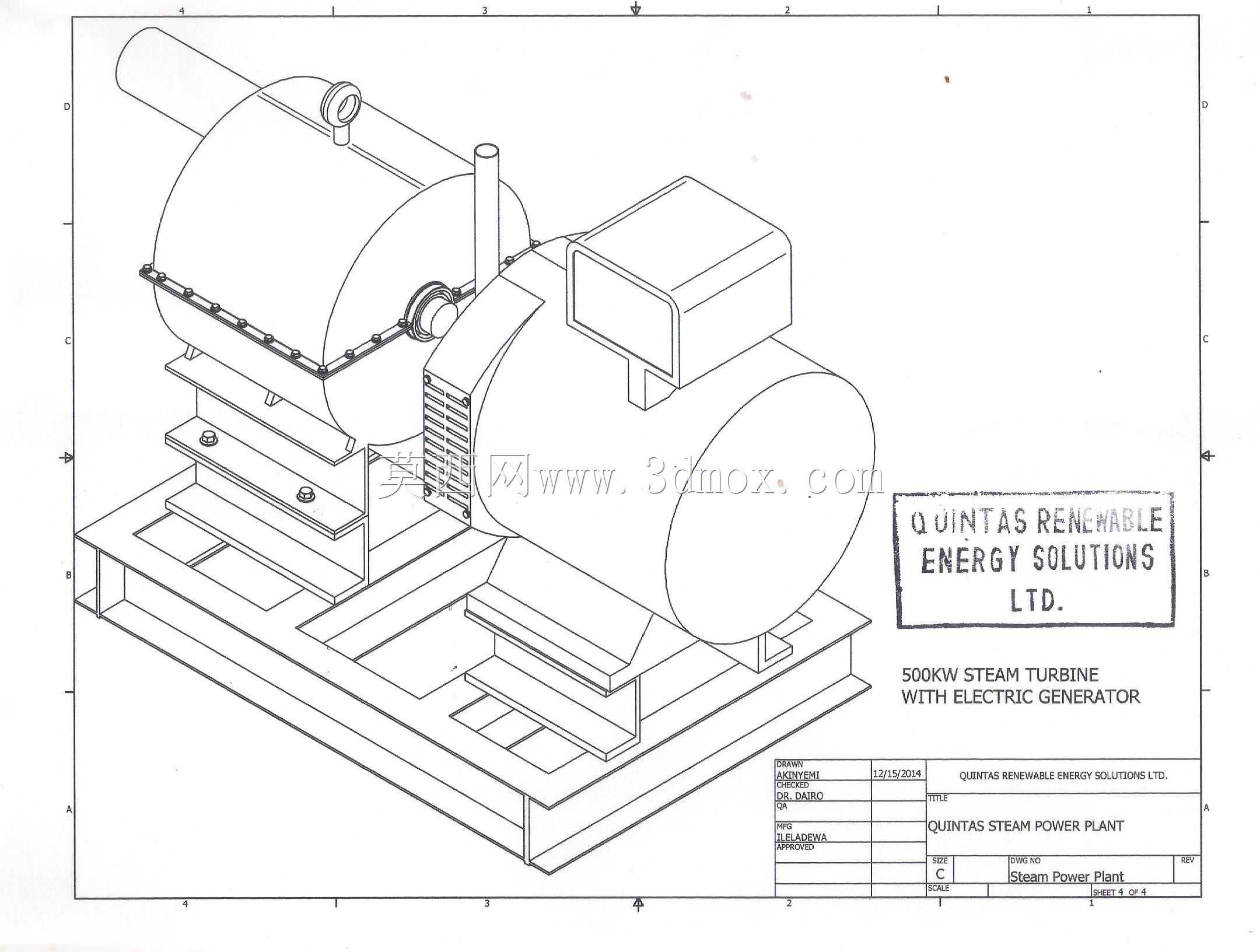

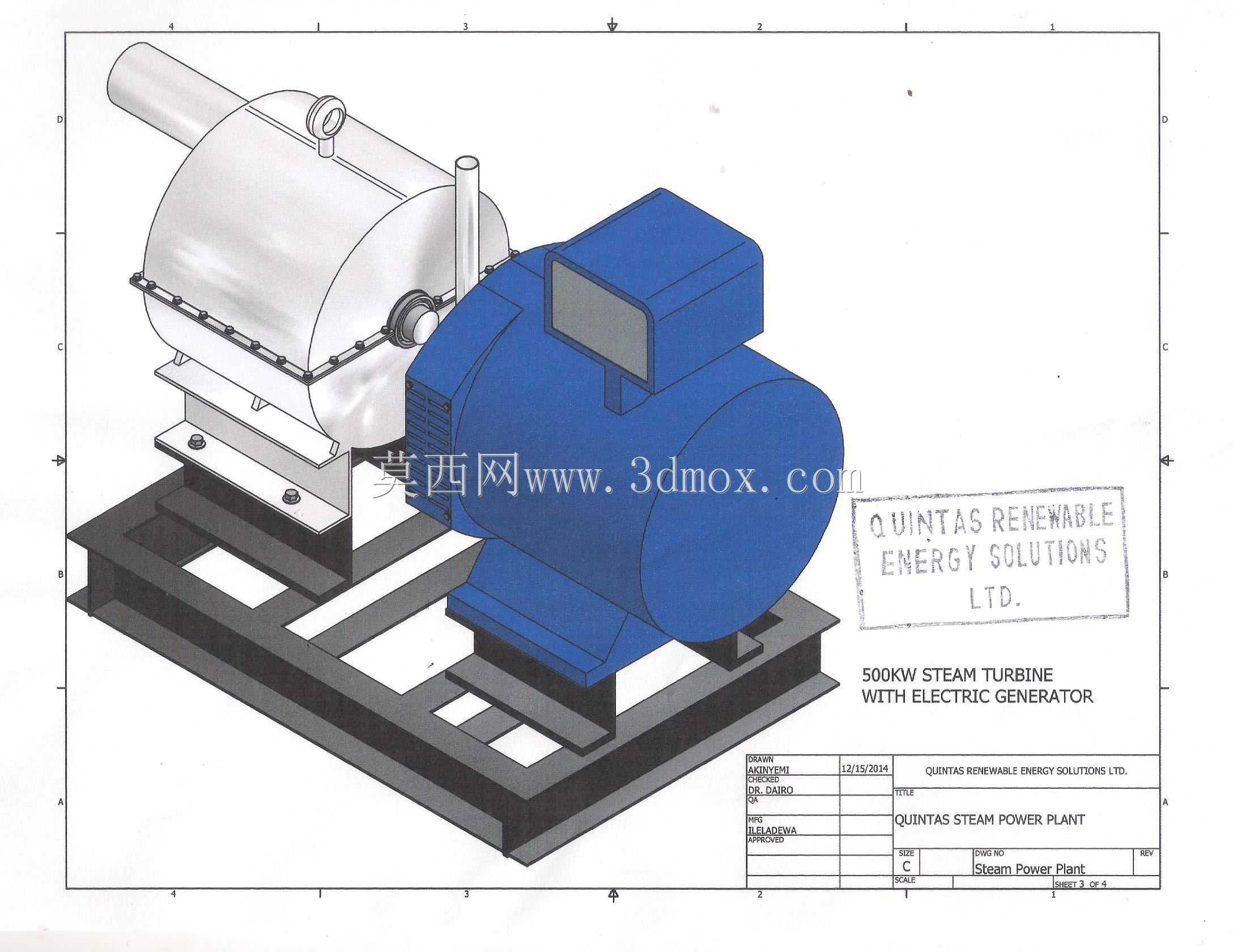

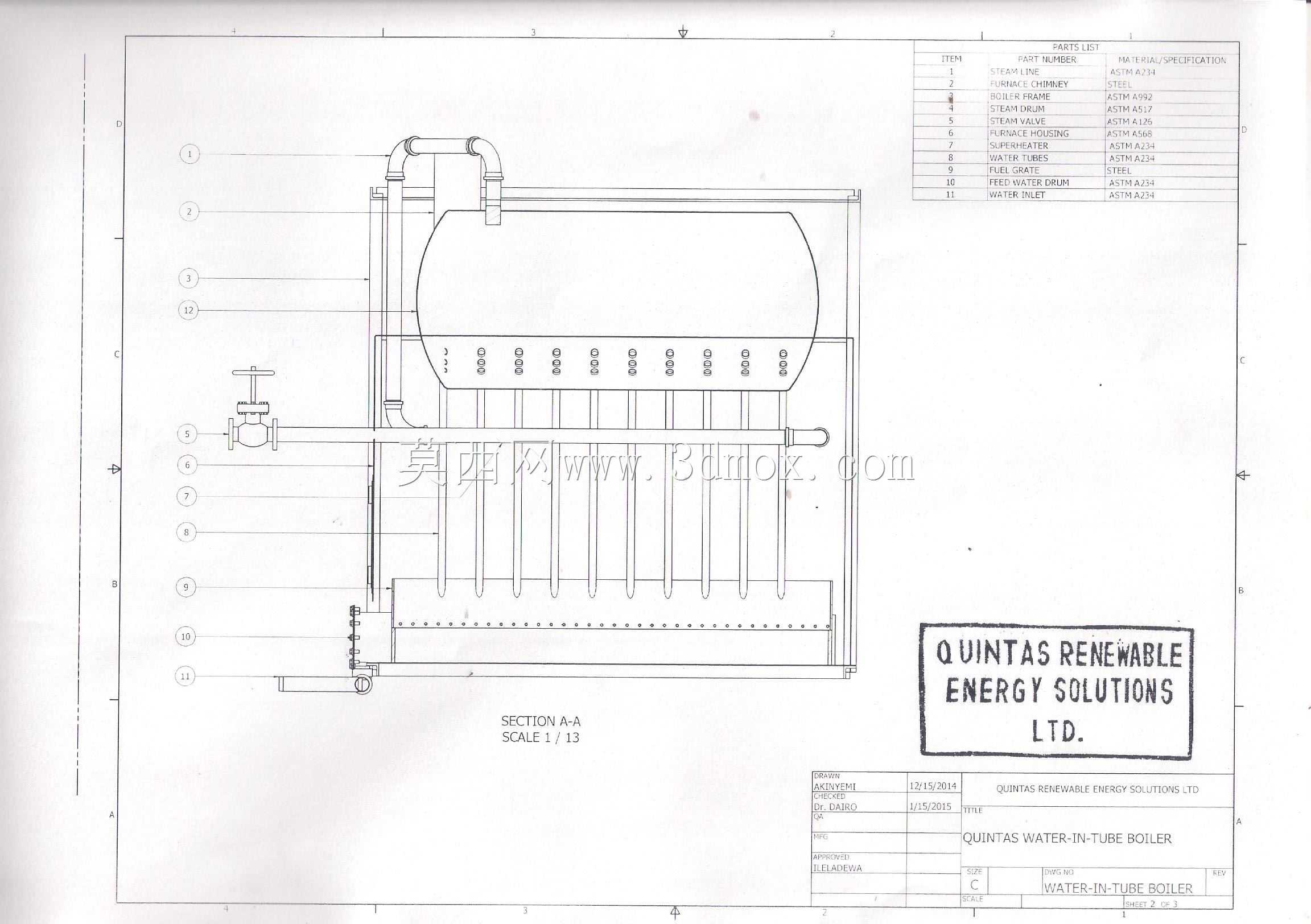

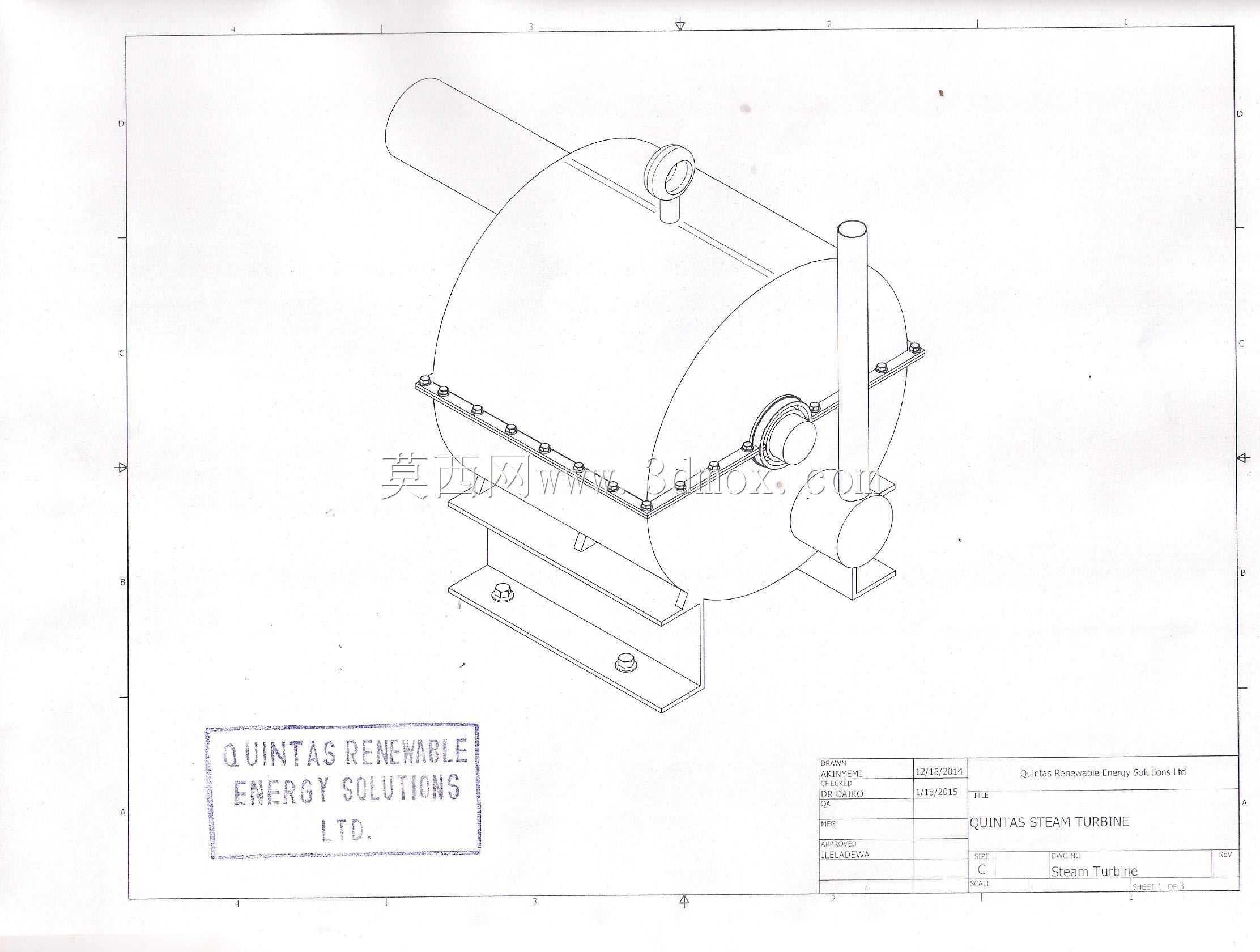

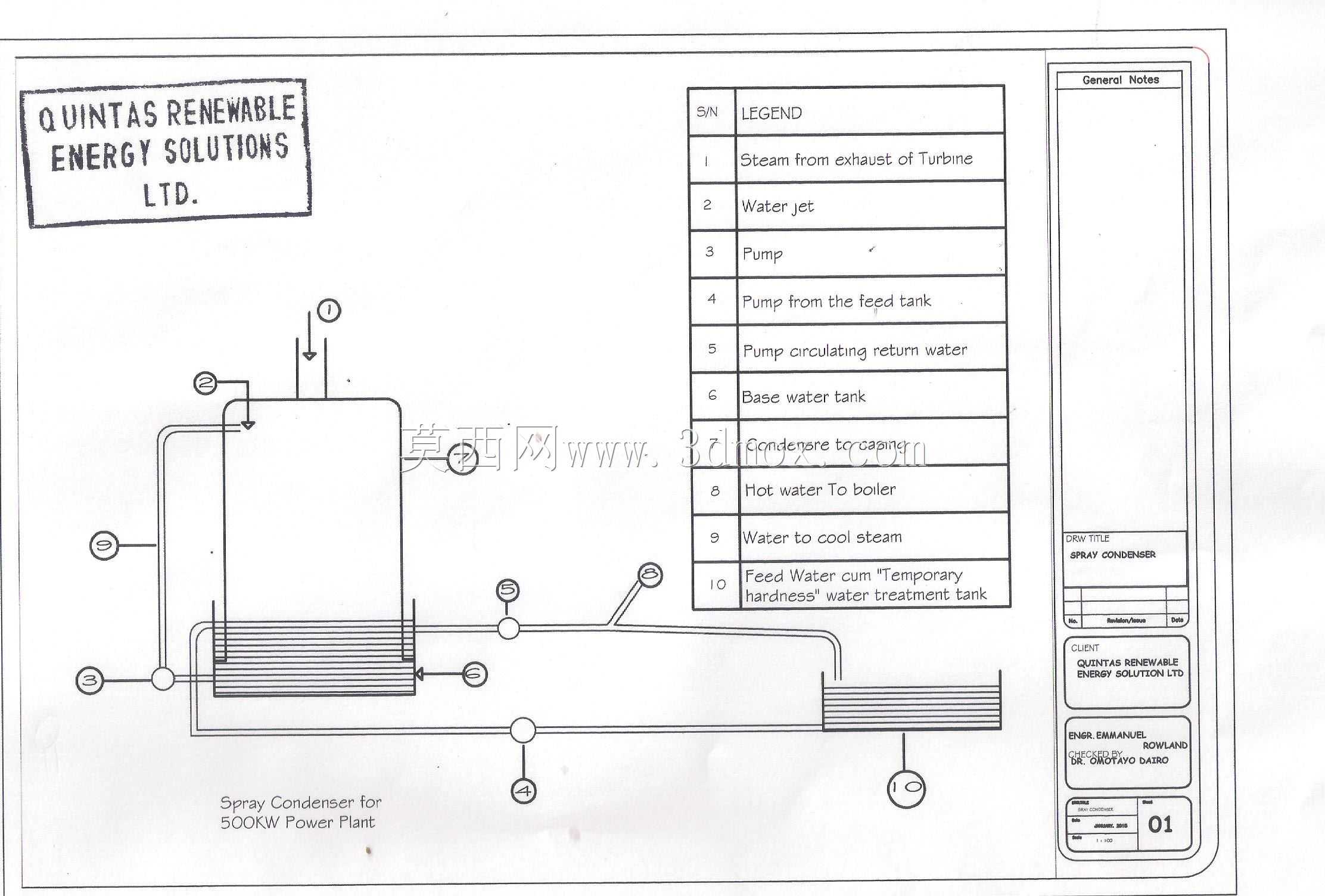

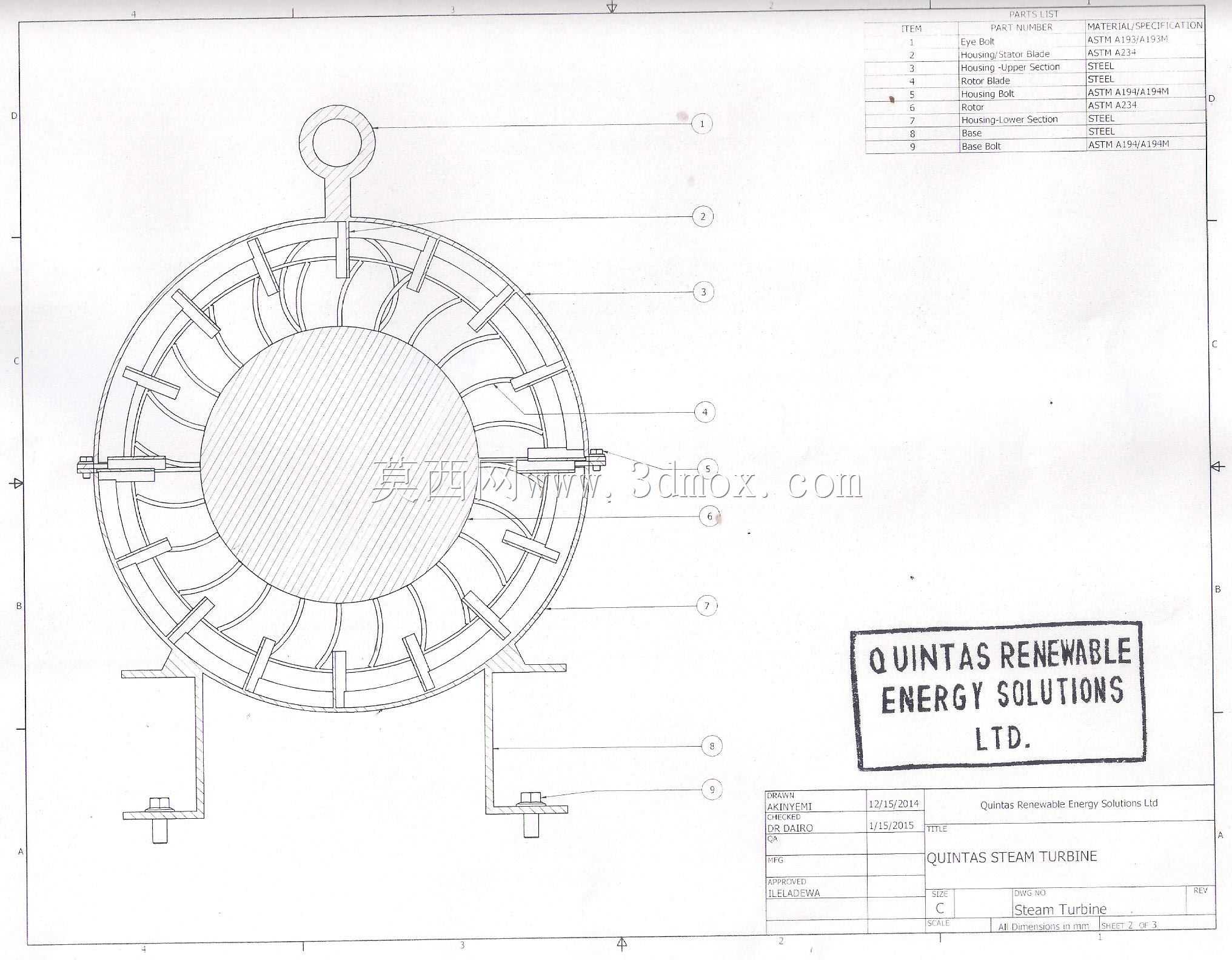

这套装置面向分布式可再生能源利用场景搭建，主要适配小型生物质、余热回收类蒸汽动力供给需求，可覆盖偏远区域离网供电、小型加工厂区工艺蒸汽供给、农业生产配套热力输出等实际工况，解决传统能源供给管线覆盖不足、成本偏高的落地问题。整套系统采用模块化分体布局，核心由立式储液罐体、集成式蒸汽发生主机、流体输送泵组及连接管路四个部分构成，各模块间通过标准法兰接口实现管路连通，现场安装时无需对主体结构做二次焊接调整，仅需完成接口对位紧固与密封测试即可投入调试。立式储液罐体采用平底拱顶结构设计，底部设置加厚支撑边圈，可直接放置于硬化水平地面，无需额外浇筑复杂安装基座，罐体侧面预留上下两个管路接口，分别对应补液输入与流体输出通路，顶部设置排气与检测接口，可适配压力、液位检测元件的加装需求，罐体整体高度控制在适配常规厂房门洞的尺寸范围内，运输时可直接通过标准货运车辆装载，无需做分体拆解。集成式蒸汽发生主机采用框架式封装结构，外部防护框架采用标准型材拼接成型，既可以对内部核心换热、燃烧组件起到防护作用，也可作为吊装、搬运的受力结构，主机底部设置可调式支撑脚，可适配安装地面存在的小幅高度差，保证设备运行时的水平度，主机侧面预留管路对接接口与操作检修位，日常运维时无需拆解整体框架即可完成滤芯更换、组件调试等操作。流体输送泵组采用撬装式集成设计，将泵体、驱动电机、连接阀组整合在同一块安装底板上，安装时仅需固定底板位置即可完成泵组定位，泵组两端分别通过管路连接储液罐体与蒸汽发生主机，可根据实际工况的流量、压力需求调整泵组运行参数，保证流体输送的稳定性。整套系统的管路走向采用沿程最短的排布设计，减少不必要的弯头与管路长度，降低流体输送过程中的阻力损失与热量损耗，管路转角处采用大曲率半径弯头，避免流体急转造成的局部冲蚀与压力波动，所有管路接口均采用统一标准规格，方便后期运维时的配件更换。设计过程中充分考虑了不同场景的安装边界条件，各模块的外形尺寸均适配常规货运电梯、厂区通道的通行要求，既可以在固定厂房内长期布置，也可根据需求转移安装位置，适配临时作业点的能源供给需求。系统运行时，储液罐内的工质通过泵组输送至蒸汽发生主机，经主机加热转换为符合参数要求的蒸汽后向外输出，整套流程的管路通径经过匹配计算，可保证额定工况下的工质流量稳定，避免出现供液不足造成的主机干烧问题。
