车前草原料粉碎输送一体化加工设备

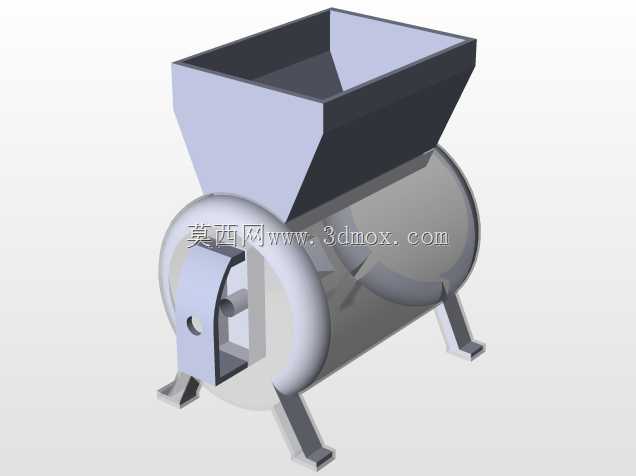

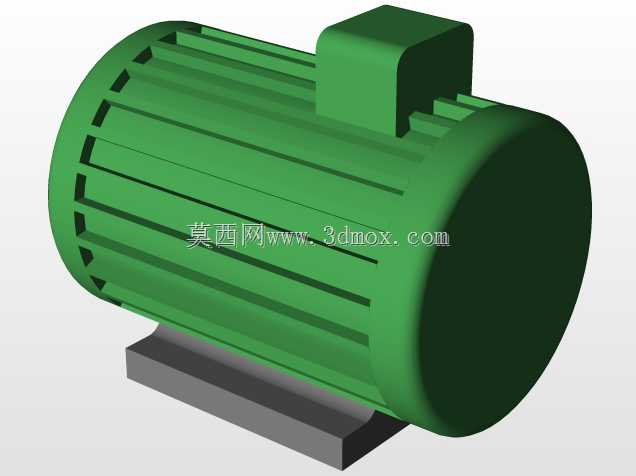

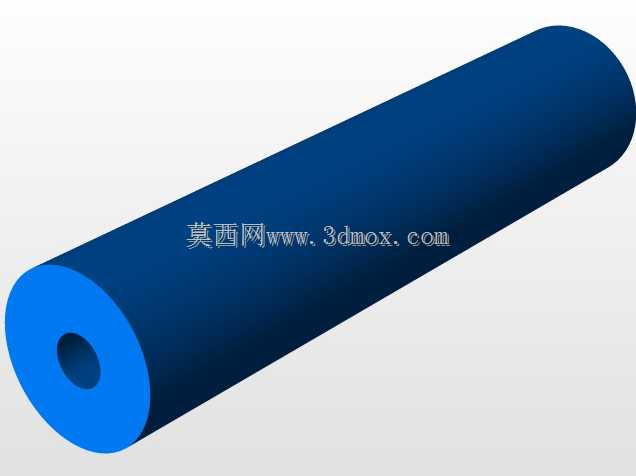

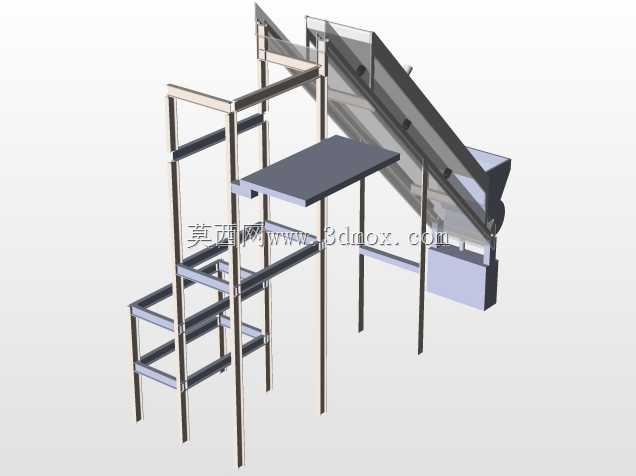

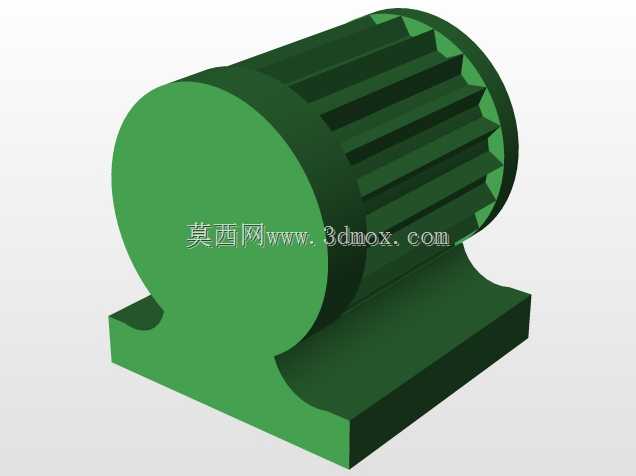

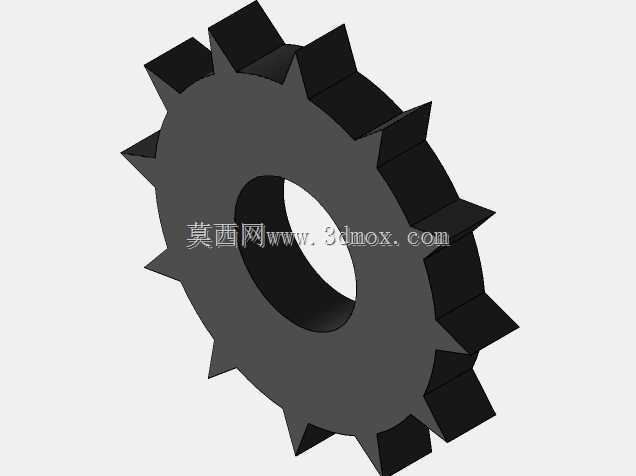

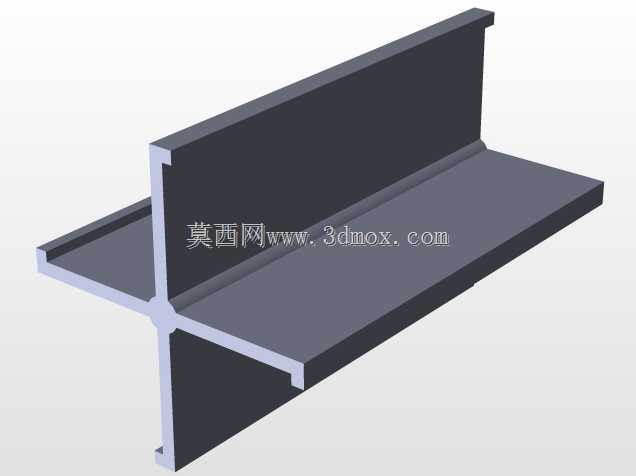

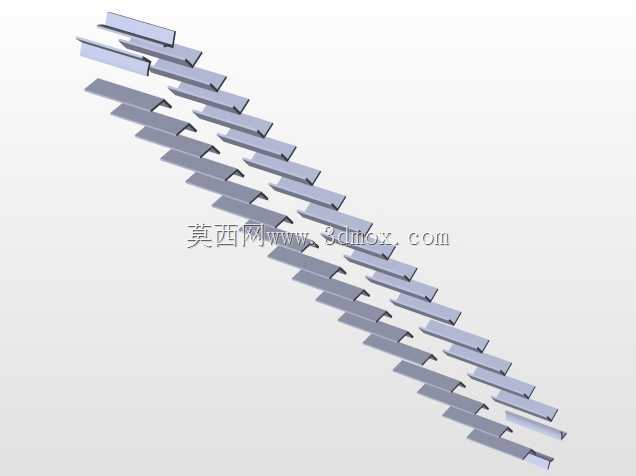

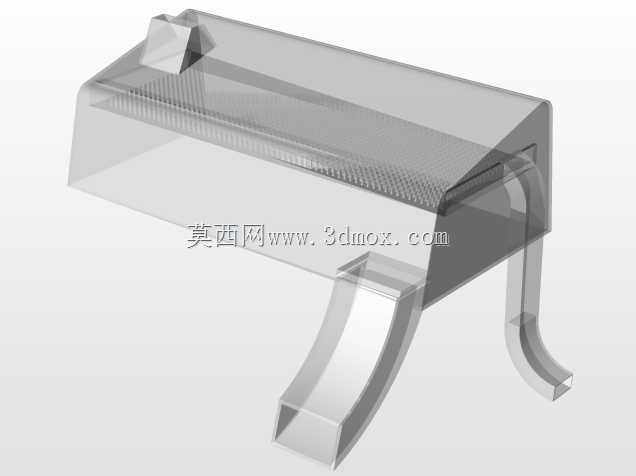

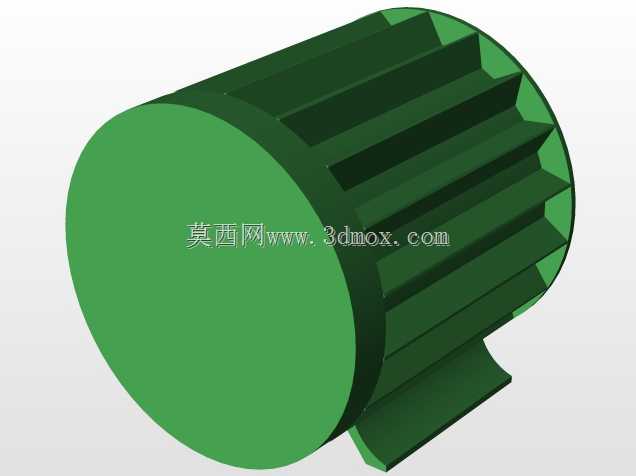

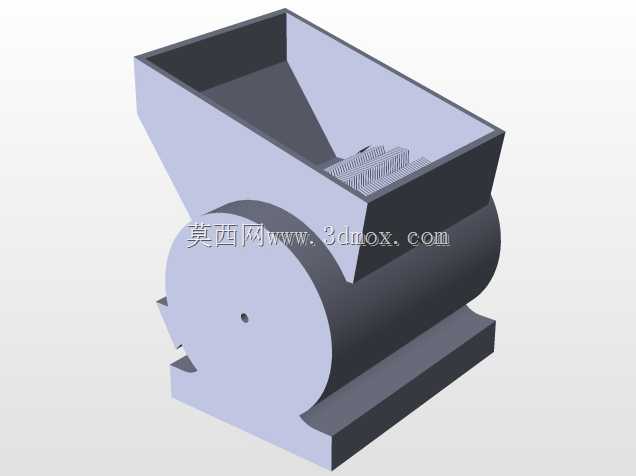

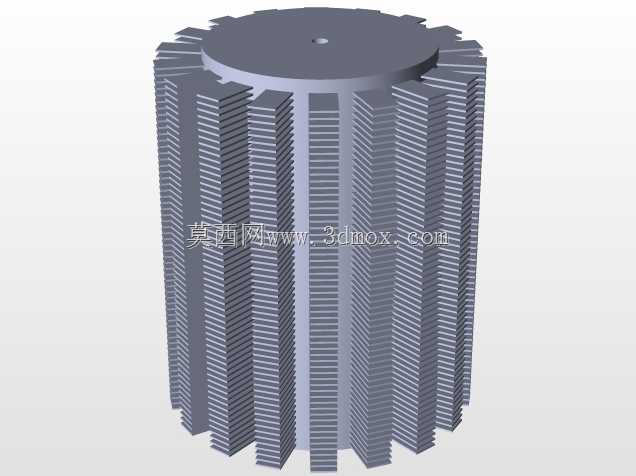

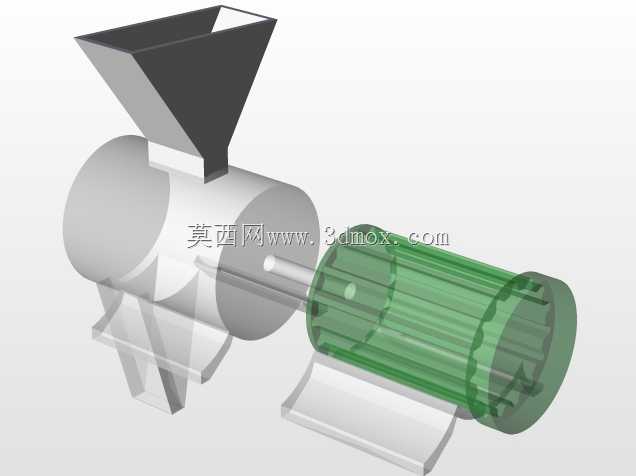

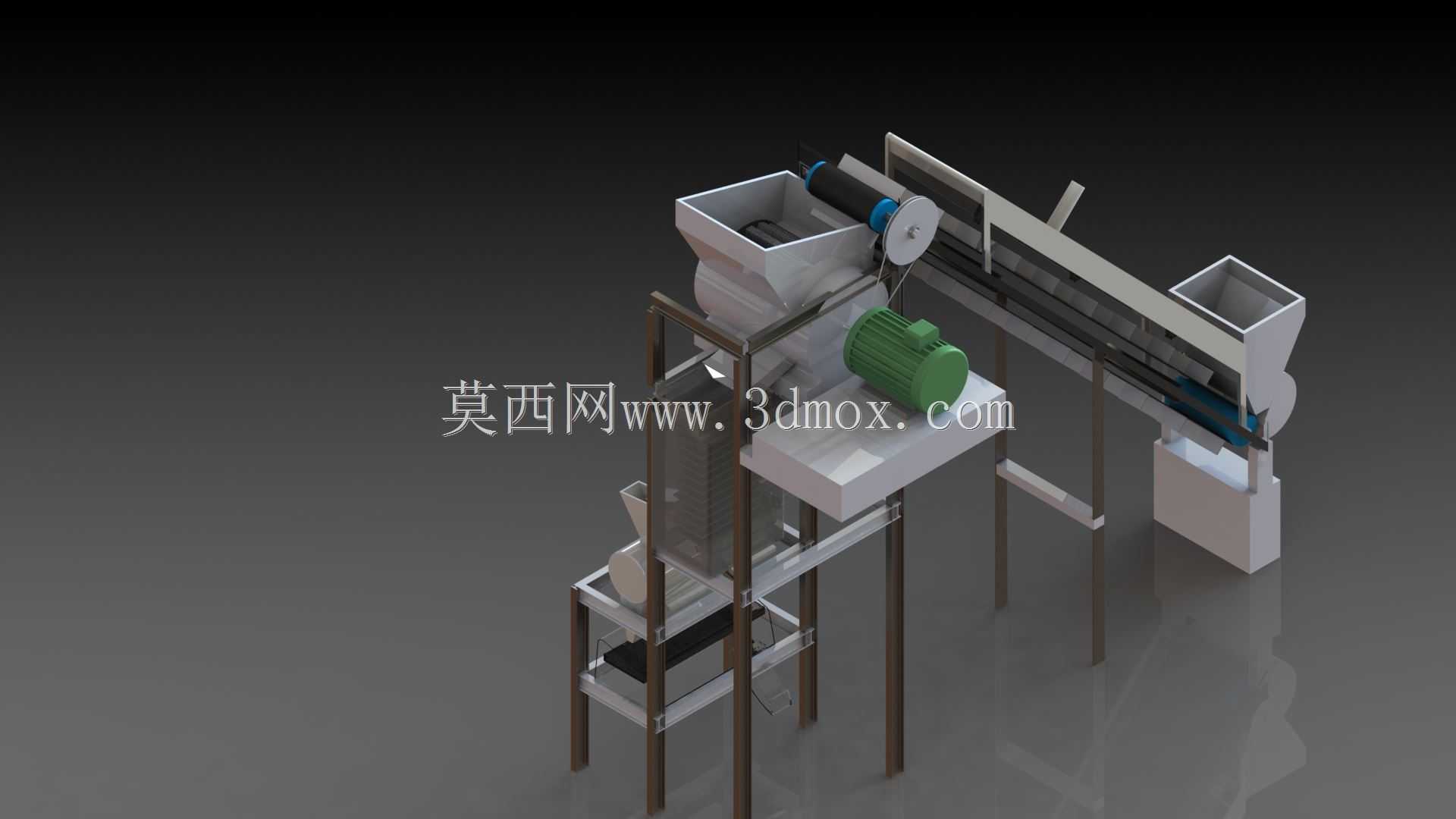

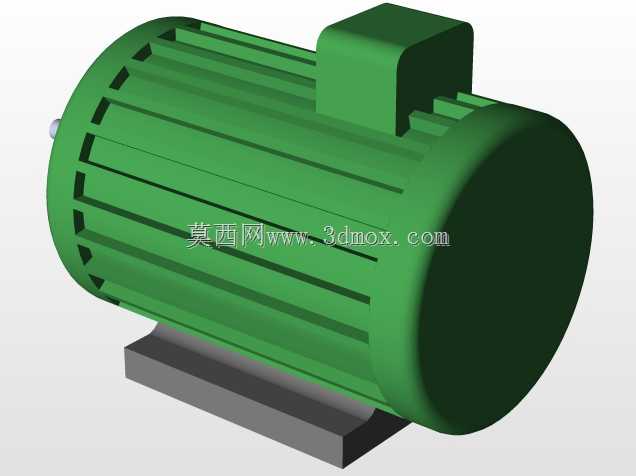

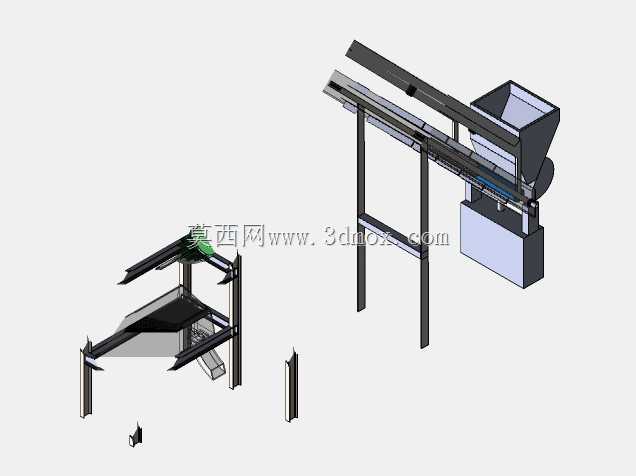

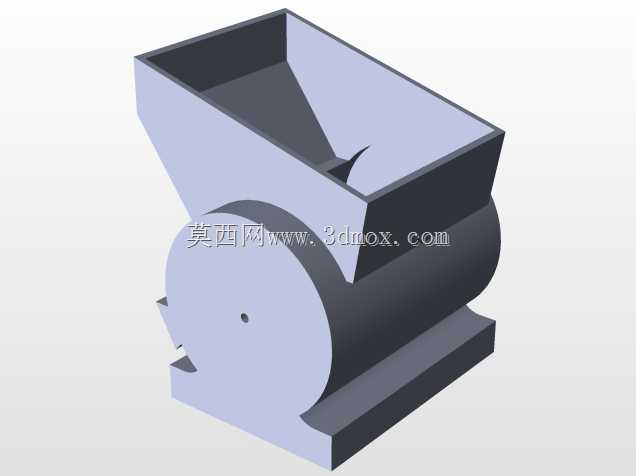

这套设备主要面向小型草本原料初加工场景，适配车前草这类纤维性草本的制粉前处理工序，可在小型加工坊、产地初加工点完成从原料进料到粉料输出的连续作业，减少人工转运物料的重复劳动，适配小规模分散式的农产品加工需求。从结构布局来看，设备采用钢架式分层搭建，上层设置倾斜式进料输送槽，可将人工投放的 raw 车前草原料匀速送入粉碎腔入口，避免人工直接接触运转部件带来的安全风险；粉碎单元搭载卧式驱动电机，通过带传动带动粉碎腔内部的锤片式转子运转，对送入的干料进行冲击、剪切粉碎，粉碎后的物料经过腔体内置的筛网过滤，符合粒度要求的粉料落入下方集料斗，再通过下层的水平输送结构送入末端集料容器，整套流程无需人工中间转料。建模过程中先从钢架主框架开始搭建，优先确定各层安装面的高度基准，先绘制方钢型材的截面草图，通过拉伸、焊接边角处理完成机架主体，预留各功能单元的安装孔位与调节余量；之后拆分进料输送组件，先做输送槽的钣金折弯特征，再装配主动辊、从动辊与传动带轮，匹配输送倾角避免物料滑落；粉碎单元建模时先做腔体的薄壁壳体，再绘制内部转子的锤片排布、筛网的网孔阵列，最后匹配驱动电机的安装座，校准带轮的中心距保证传动张紧量合理；下层输送结构参考上层进料的输送逻辑，调整输送速度匹配粉碎单元的出料效率，避免集料口堵料。安装边界上，设备整体占地宽度适配小型厂房的进门尺寸，钢架底部预留地脚安装孔，可直接固定在水泥地面上，无需额外做复杂的设备基础，各功能单元采用螺栓连接的快拆结构，日常清理筛网、更换锤片时可快速拆解对应部件，无需整体吊装设备。设计时特意控制了整机的操作高度，进料口位置适配成年工人站立投料的舒适高度，集料口高度匹配常用的周转料桶放置，减少操作时的弯腰抬举动作，驱动电机的安装位置做了避让，预留了日常维护时的扳手操作空间，带传动位置加装了简易防护罩，避免运转时异物卷入。
