木炭热源商用玉米烘烤设备结构设计

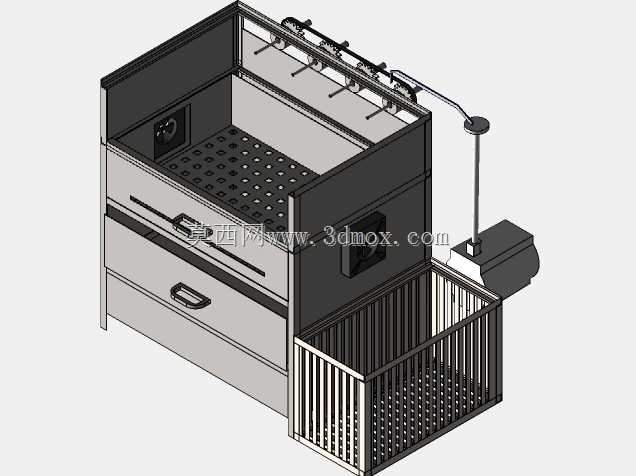

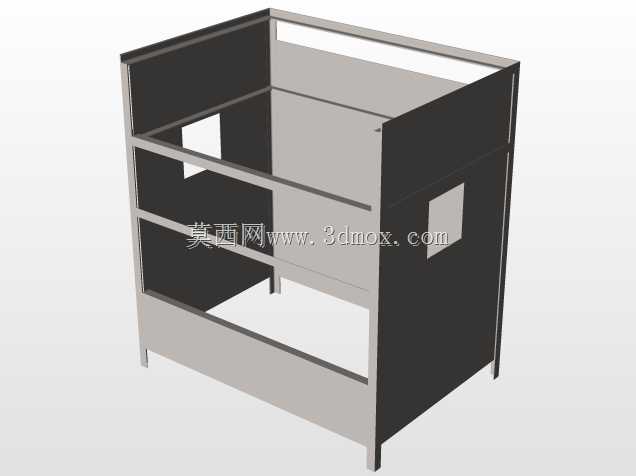

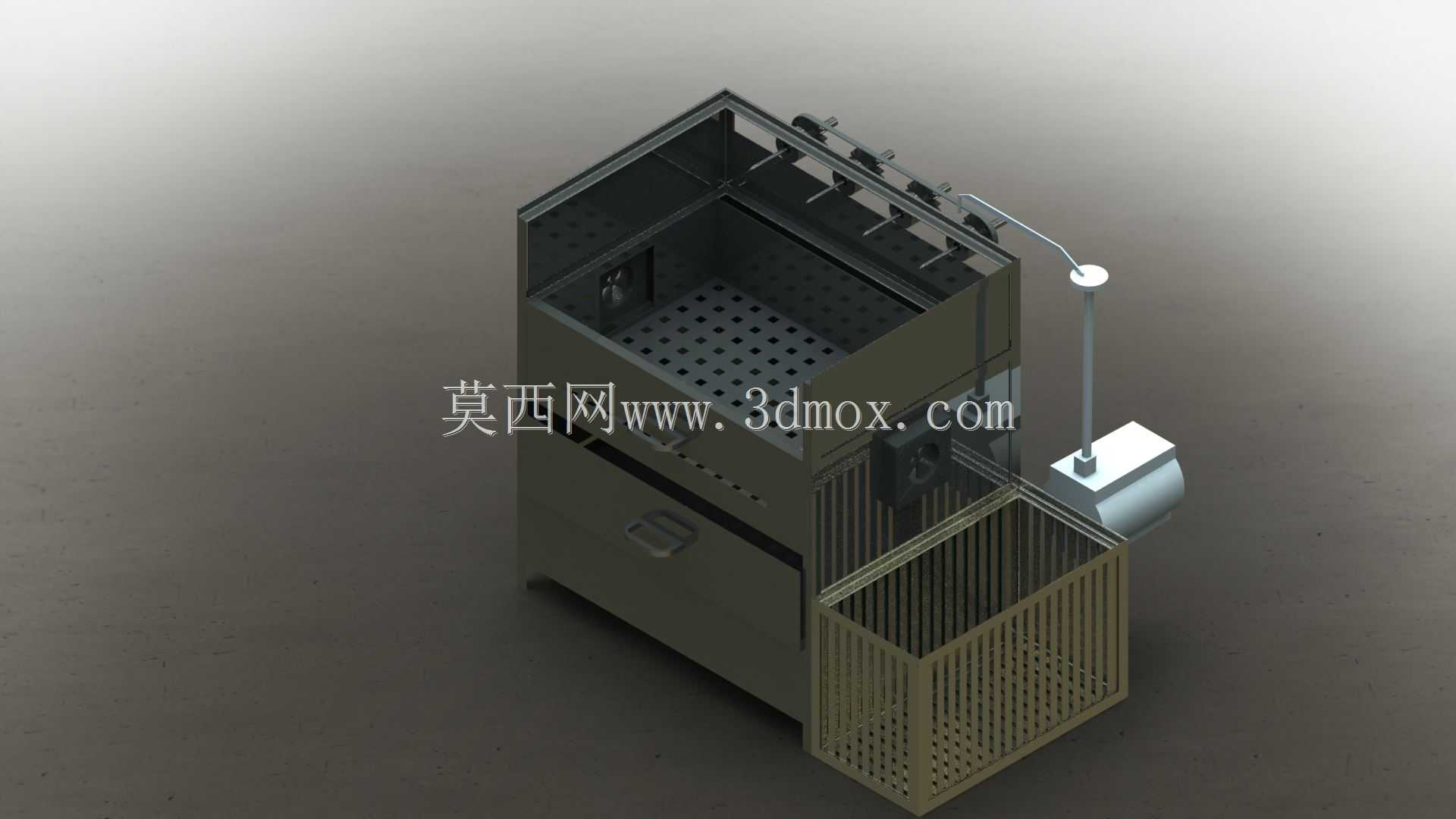

　　这款以木炭为热源的玉米烘烤设备，主要面向街头流动摊点、小型餐饮门店、集市临时经营点的鲜食玉米烘烤作业场景，适配户外无稳定供电条件下的现烤玉米加工需求，无需外接电源即可完成整批次玉米的烘烤熟制作业，设备整体采用立式柜式结构布局，在有限占地空间内整合了热源仓、烘烤腔、接灰组件、置物篮、操作控制部件多个功能模块，最大化压缩设备的横向安装尺寸，适配狭小经营点位的摆放需求。设备的热源仓设置在柜体下部，采用抽屉式抽拉结构，木炭添加、余灰清理都可通过抽拉抽屉完成，无需打开上部烘烤腔体，避免作业过程中热量大量散失，同时抽屉与柜体之间设置有隔热密封边，减少炭热从缝隙处溢出，提升热源利用效率，也避免操作人员误触高温部件造成烫伤。烘烤腔体位于柜体中部，

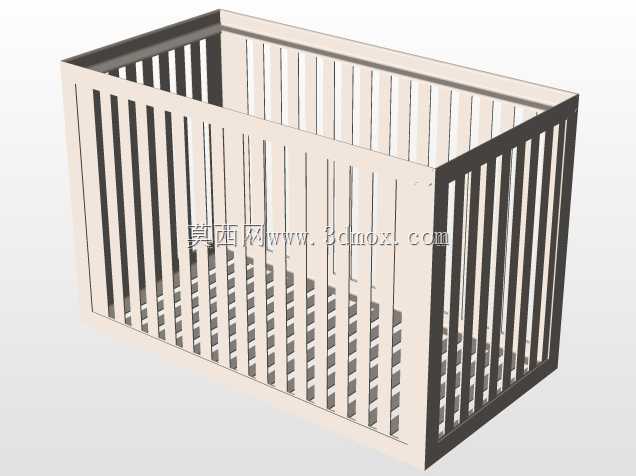

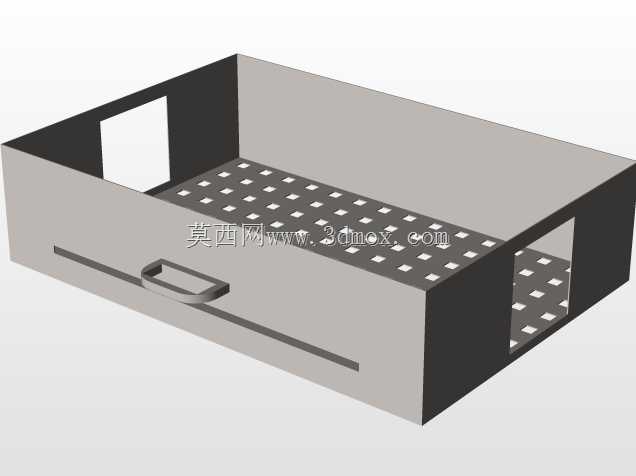

　　腔体内壁采用耐热金属板材弯折焊接成型，内壁设置有多层搁条，可根据玉米的大小、烘烤需求调整烤网的放置高度，腔体内的烤网采用密集冲孔结构，既可以保证炭热气流顺利向上穿透，对放置在烤网上的玉米进行均匀加热，也能避免玉米表皮烤焦后脱落的碎屑掉落到下部炭仓，引燃碎屑产生烟气影响成品口感。腔体顶部设置有可翻转的密封盖板，盖板上预留有排气缝隙，烘烤过程中产生的多余水汽可通过缝隙排出，避免腔体内积水汽过大导致玉米表皮湿软，影响烘烤后的酥脆口感。设备侧面设置有可抽拉的金属置物篮，平时可推入柜体侧面的收纳槽内，不额外占用操作空间，作业时可拉出放置待烤的鲜玉米、或是烘烤完成暂时存放的成品，置物篮采用栅格结构，通风性好，避免刚烤好的玉米堆积闷软表皮。

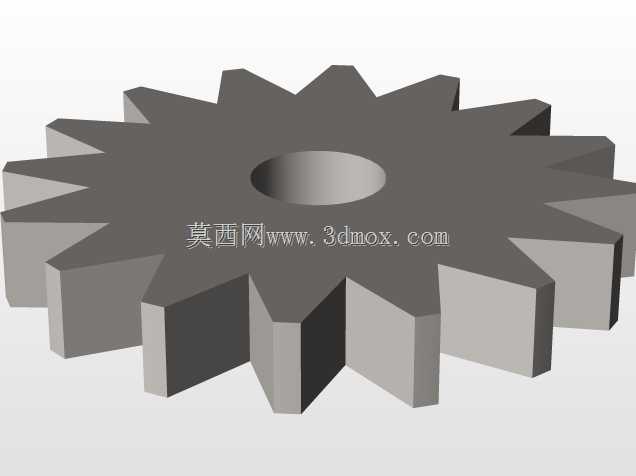

　　设备旁侧延伸安装的控制杆组件，连接腔体内的翻料机构，无需打开盖板即可通过外部操作杆调整腔体内玉米的摆放角度，让玉米各个面都能均匀接触炭热辐射，避免局部烤焦、局部未熟透的问题，翻料机构的转轴采用耐热轴承支撑，长期在高温环境下作业也不会出现卡滞问题。设备底部设置有四个可调支撑脚，可根据摆放地面的平整度调整每个脚的高度，保证设备放置平稳，即使在不平整的集市路面、摊点台阶处也能稳定放置，不会出现晃动倾斜的问题。整个设备的外壳采用冷轧钢板折弯成型，外表面做高温喷塑处理，长期接触高温也不会出现漆面脱落、生锈的问题，外壳与内壁之间预留有隔热填充层，填充耐高温隔热棉，降低设备外表面的温度，避免作业过程中人员误触外壳造成烫伤，

　　同时也能减少腔体热量向外散失，降低木炭的消耗量。设备的安装边界控制十分紧凑，整体横向宽度不超过0.8米，纵向深度不超过0.7米，高度控制在1.2米左右，即使是小型流动餐车的台面、街边临时搭建的摊点操作台都可以轻松放置，不需要额外预留过大的安装空间，设备总重量控制在合理范围内，两人配合即可完成搬运转移，适配流动经营的转场需求。在实际作业过程中，操作人员只需要提前在下部炭仓内点燃木炭，待炭块完全燃烧达到稳定供热温度后，将预处理好的鲜玉米摆放到烘烤腔的烤网上，盖上盖板，间隔一段时间通过侧方操作杆翻动玉米，即可完成玉米的烘烤作业，单次可同时烘烤12-16根玉米，单批次烘烤时间控制在15-20分钟，可满足高峰时段的出餐需求。接灰抽屉设置在炭仓最下部，木炭燃烧产生的炭灰会直接掉落到抽屉内，每天作业结束后只需要抽出抽屉倒掉炭灰即可完成清洁，不需要深入腔体内部清理，降低日常维护的工作量。腔体内部的烤网、搁架都采用可拆卸设计，清洁时可直接取出冲洗，避免长期使用后残留的食物残渣焦糊积累，影响食品卫生安全。设备的结构设计充分考虑了户外经营的实际使用痛点，没有复杂的电子元器件，整体以纯机械结构为主，故障率极低，不需要专业人员即可完成日常维护，即使在高温、多尘的户外作业环境下也能长期稳定运行，不需要频繁更换易损部件。
