阿尼拉斯叠片式灌溉管路2号过滤器

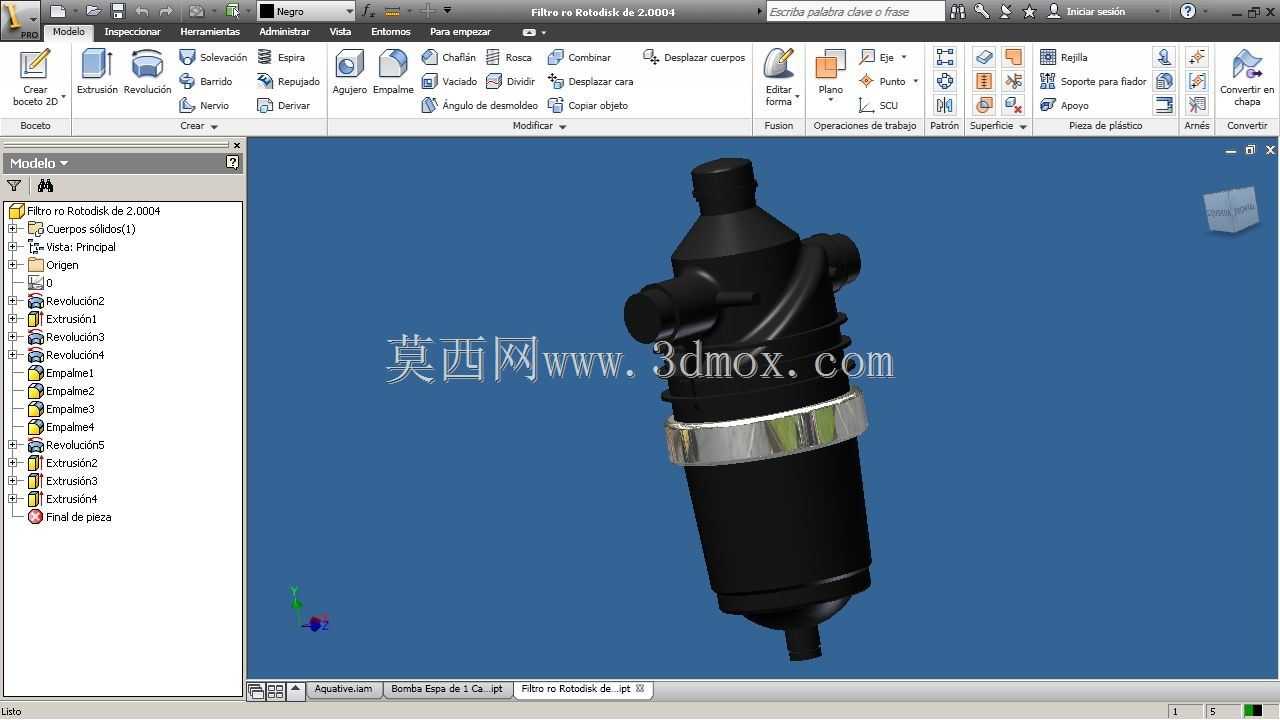

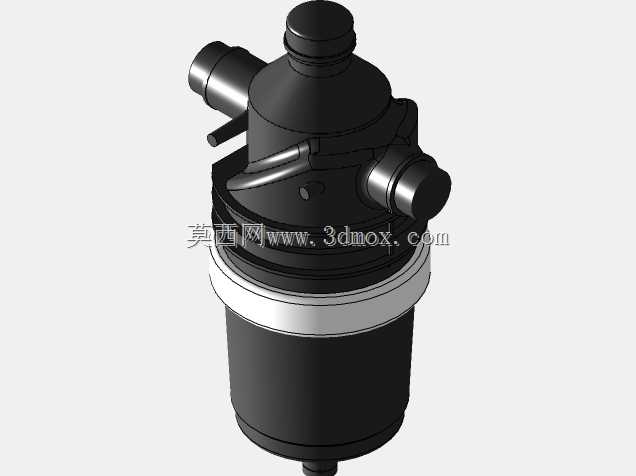

这款叠片式过滤器主要应用在农业滴灌、喷灌系统的前端管路，也可适配小型园林灌溉、庭院水肥一体化系统的进水端，核心作用是拦截灌溉水中的泥沙、有机碎屑、悬浮颗粒物，避免滴头、喷头流道堵塞，保障灌溉系统长期稳定运行。从结构设计来看，整体采用立式圆柱布局，上下端分别设置进出水接口，侧部预留了排污接口，安装时可直接通过外螺纹接口与PVC、PE灌溉管路对接，不需要额外定制转接法兰，适配常规农业灌溉管路的通用安装尺寸，安装时预留的侧向操作空间仅需满足手动拧动壳体的操作余量即可，不需要预留过大的检修空间，适合田间地头、温室大棚内紧凑的管路布局场景。设计时将过滤核心的叠片组件设置在壳体中部，叠片表面加工有微米级的交错沟槽，水流通过时，颗粒杂质被拦截在叠片外侧与沟槽间隙中，正常通水时水流从下部接口进入，经过叠片过滤后从上部接口流出，压损控制在低压灌溉系统可接受的范围内，不会因为加装过滤器导致末端灌溉压力不足。壳体中部设置的金属箍圈是快拆结构，不需要专用工具，手动拧开箍圈即可拆分上下壳体，取出内部叠片组件进行冲洗维护，相比传统的网式过滤器，叠片结构的抗堵塞能力更强，冲洗后可重复使用，维护周期更长。上下壳体的密封采用嵌入式橡胶圈，装配时靠箍圈的锁紧力压缩胶圈实现密封，可承受灌溉系统常规的工作压力，不会出现渗漏问题。侧部的接口可对接手动排污阀，日常维护时打开排污阀，反向通水即可将叠片上拦截的杂质冲出，不需要完全拆解设备就能完成常规排污操作，降低田间维护的工作量。建模时还原了壳体外部的加强筋结构，这些加强筋沿壳体周向分布，既可以提升壳体的承压能力，避免薄壁壳体在水压作用下变形，也能在手动拆解时增加摩擦力，方便操作人员拧动壳体。进出水接口的尺寸按照灌溉系统常用的管路规格设计，可直接匹配同规格的管路接头，不需要额外变径，减少管路连接的漏点。整体外形的径向尺寸控制合理，多台并联安装时不会出现空间干涉，适合大流量灌溉场景下的多组过滤器并联布置，满足不同灌溉面积的流量需求。
