集成式水处理过滤罐体及配套装置

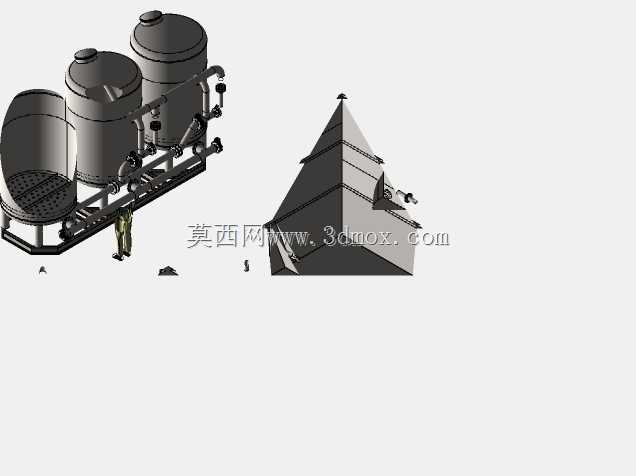

这套集成式水处理装置的三维结构，核心围绕多介质过滤单元的撬装集成逻辑搭建，在市政供水末端净化、小型工业循环水处理、村镇集中供水站点这类场景中适配性极强，能直接完成原水的悬浮物截留、杂质吸附、初步净化的全流程处理，无需现场零散拼接管路与罐体，大幅压缩现场安装的施工周期。从结构设计来看，三台立式承压罐体采用并排错位布置，既预留了罐体顶部人孔的操作检修空间，也让底部管路的走向排布更顺畅，避免管路出现直角急弯造成的流阻激增；罐体底部统一固定在焊接成型的型钢撬座上，撬座的横梁间距经过载荷核算，能承载满水状态下罐体的总重量，同时撬座底部预留了叉车孔位，方便整台设备的转运与就位，安装时只需对接进出水主管道即可完成设备就位，不需要额外做复杂的混凝土基础找平。配套的锥型结构为沉淀预处理单元，进水端先进入该单元完成大颗粒杂质的重力沉降，降低后续过滤罐体的处理负荷，锥段的倾斜角度参考了固体颗粒的安息角设计，能让沉降的杂质顺着锥壁滑向底部排污口，避免杂质在锥体内壁堆积板结。管路系统采用侧进侧出的排布方式，每台罐体的进出口都设置了独立控制的阀门，可实现单台罐体的反冲洗操作，不影响其他罐体的正常过滤运行，管路的法兰连接位置都预留了足够的扳手操作空间，后期更换密封垫、检修阀门时不需要拆解周边其他部件。从安装边界来看，整组设备的横向占用空间控制在常规小型水处理车间的通道预留范围内，顶部最高点距离撬座基准面的高度适配标准厂房的层高，不会出现设备进场后无法进门、顶部空间不足无法吊装的问题；罐体之间的检修通道宽度满足单人携带工具通行的要求，日常巡检时可以直接观察到每台罐体的压力表、阀门状态，不需要额外搭设操作平台。设计过程中还考虑了设备运行的振动影响，罐体与撬座的连接位置加设了减震垫，避免反冲洗时水流冲击造成的管路振动传递到撬座引发紧固件松动，所有管路的支撑点都做了加强处理，长距离直管段设置了管卡固定，防止水流扰动造成管路变形。
