农业水培种植管路供液系统结构设计

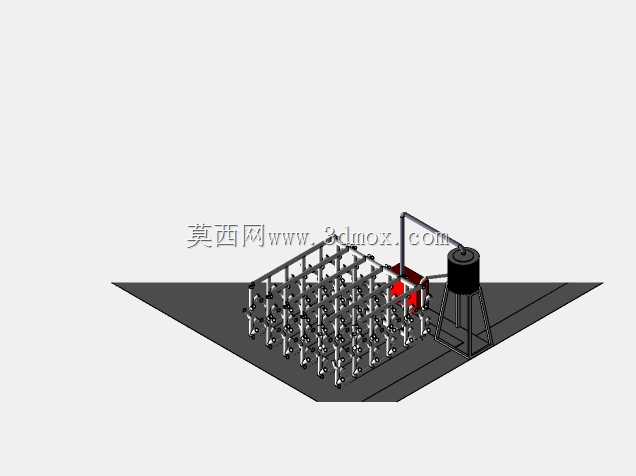

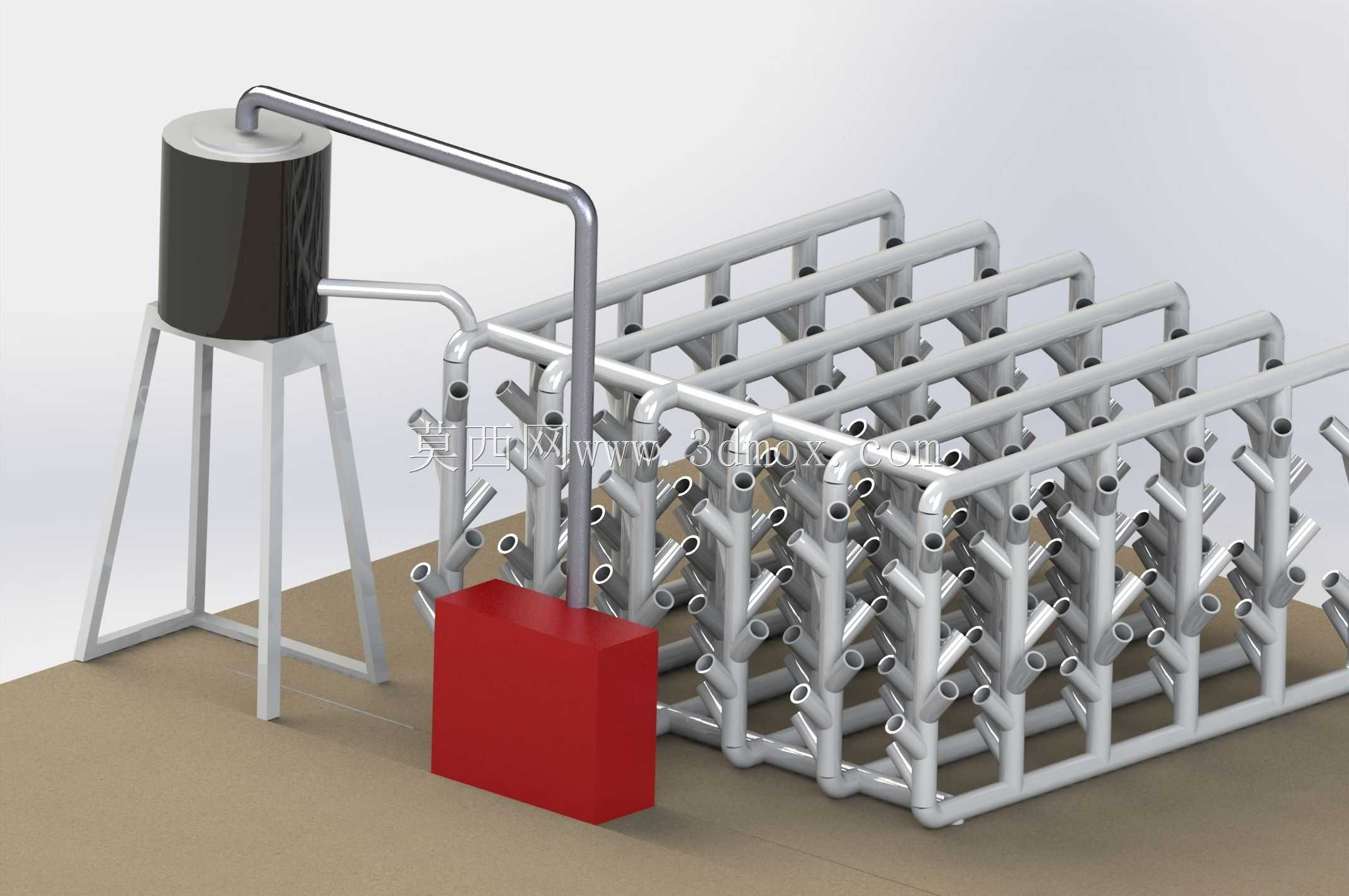

这套管路供液结构主要面向设施农业无土栽培场景设计，适配规模化水培种植作业的营养液输送需求，可在连栋温室、植物工厂等封闭种植环境中使用，为多层排布的栽培点位持续供给配比完成的营养液，保障作物根系持续获取养分与水分。整套结构采用模块化排布思路，主体供液管路采用多排平行布局，每排主管路通过等距分布的分支接头连接栽培位，分支接头的角度经过反复调整，可保证营养液输送过程中无死角滞留，避免管路内部因积液产生藻类滋生、养分沉积堵塞的问题。储液单元采用高架支撑设计，支架采用三角稳定结构，可在温室内高湿度环境下保持长期结构稳定，储液罐底部设置两个接口，分别连接主供液管路与回流管路，配合侧边的动力单元可实现营养液的循环供给，减少养分浪费的同时保证营养液溶氧度处于作物适宜区间。设计过程中充分考虑了安装边界的适配性，整体管路架体的宽度适配标准温室种植垄距，架体底部预留了150mm的地面间隙，可兼容地面铺设的加温管道、回流支管的排布需求，无需额外改造种植场地基础即可完成布设。管路连接全部采用快插式接头结构，安装时无需专用焊接设备，现场施工人员可根据实际种植作物的株距调整分支接头的安装位置，适配叶菜、草本作物等不同栽培密度的种植需求。储液罐的容积按照单组架体满负荷栽培72小时的营养液消耗量设计，可降低运维人员的补液频次，动力单元采用低扬程大流量配置，可保证管路内营养液流速稳定在0.8m/s以内，避免流速过快冲击作物根系，同时防止流速过慢导致的管路沉积问题。架体的管路排布采用分层对称设计，每一层供液支管的压力损失经过计算校核，可保证架体首尾两端的栽培位供液量偏差控制在5%以内，避免出现局部作物供液不足的问题。整套结构的外露部件全部采用耐腐材质设计，可长期耐受营养液的弱酸碱腐蚀，适配不同配方营养液的输送需求，支架底部设置可调脚杯，可适应温室内不平整的地面条件，安装时可快速调整架体水平度，保证管路内无局部积液点。
