自动碎米机三维结构设计方案

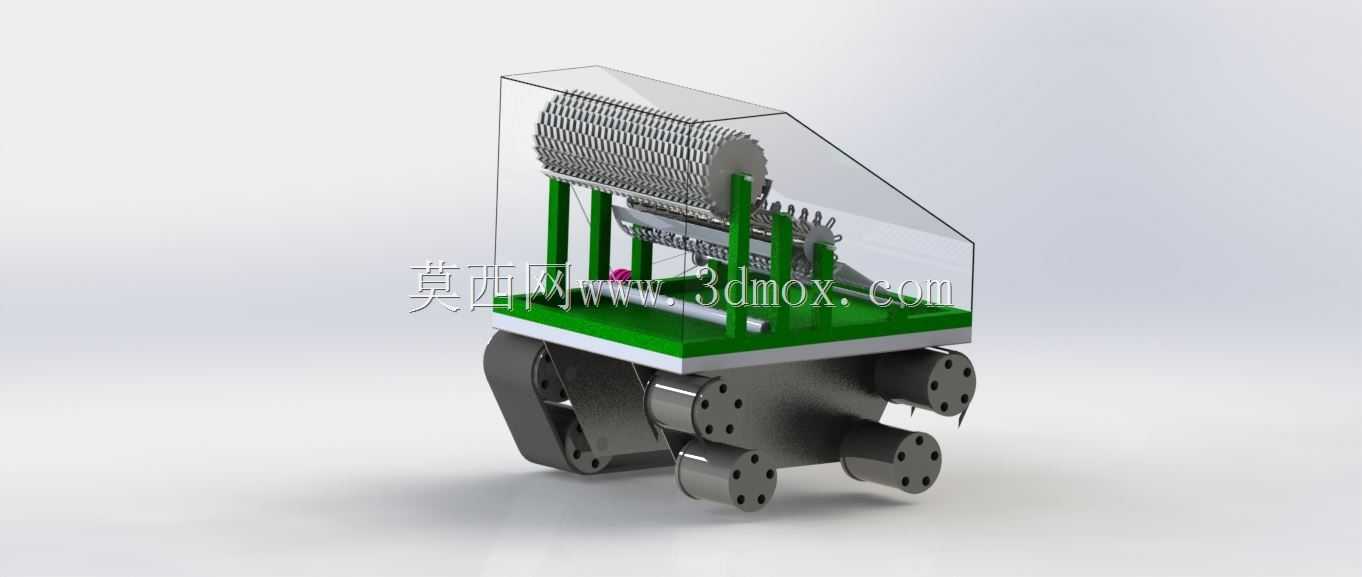

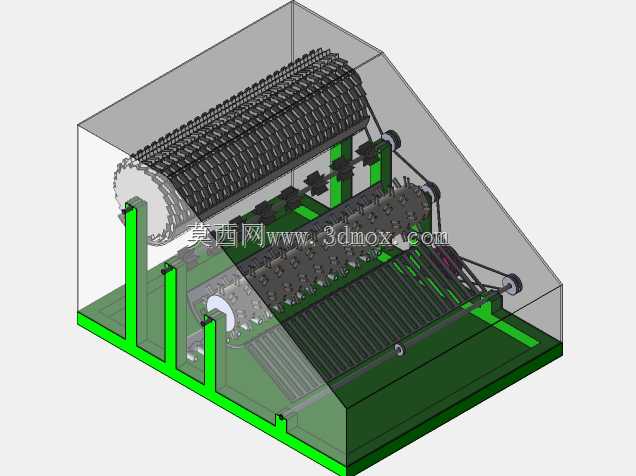

这款设备主要面向小型粮食加工场景，可完成稻谷脱粒后糙米与稻秆、谷壳混合物的碎米分离作业，适配农户自产粮处理、小型粮油加工坊的日常生产需求，也可作为粮食加工生产线前端预处理单元，完成原粮进入精碾工序前的碎米筛分与初步脱壳处理。从结构设计来看，设备上部设置透明防护外罩，既可以直观观察内部辊组的运转状态，及时排查卡料、辊齿磨损等异常，也能避免作业过程中谷粒飞溅，同时隔绝操作人员与高速运转的辊压组件接触，满足设备安全防护的基本要求。核心作业单元采用带齿纹的辊轴组结构，通过差速转动对喂入的谷物混合物进行揉搓、挤压，使附着在稻穗上的米粒与茎秆、颖壳实现有效分离，辊组下方设置倾斜导料板，分离后的物料顺着导料板进入下部的集料与分流结构。下部的多接口出料结构可根据作业需求对接不同集料容器，分别导出完整米粒、碎米、谷壳与茎秆残渣，无需额外增设筛分环节即可实现初步物料分级。设计过程中充分考虑了小型加工场景的安装边界，设备整体采用立式集成布局，底部支撑结构预留了地脚固定孔位，可直接固定在水泥作业台面或钢架机架上，无需额外搭建大型安装基础，整体占地尺寸适配小型加工坊的有限作业空间，进料口高度匹配人工喂料的操作舒适区间，降低长时间作业的操作疲劳。设备的支撑立柱采用等距排布设计，既保证上部辊组运转时的结构刚性，减少辊轴跳动带来的碎米率升高问题，也预留了足够的维护操作空间，更换磨损辊齿、清理卡滞物料时无需完全拆解上部防护结构，日常维护操作便捷。辊组的齿形参数经过适配调整，针对不同含水率的稻谷可通过调整辊组间隙实现揉搓力度的调节，避免湿度过高的谷物出现过度碾碎问题，也能保证干燥谷物的脱净率达标。下部的动力安装位可适配不同功率的驱动电机，用户可根据自身的处理量需求选配对应动力单元，无需对主体结构进行二次改装，设备的各连接部位采用标准化紧固件，易损件均采用通用规格，降低后期运维的配件采购成本。
