带AMP密封塞的立方体结构燃油输送泵

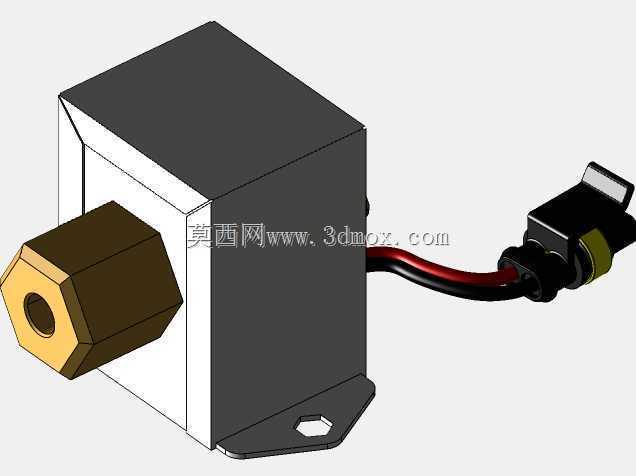

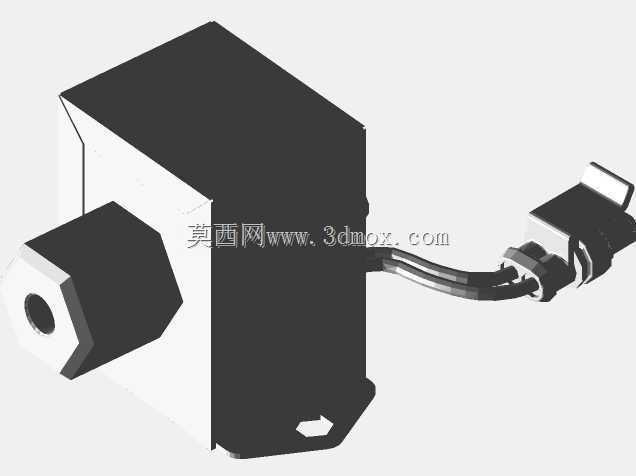

　　这款燃油输送泵的结构设计完全围绕车载紧凑安装场景展开，主体采用立方体铸铝壳体，在有限的机舱布置空间内最大化压缩安装占位，壳体底部延伸出带单安装孔的固定支耳，安装孔采用内六角沉孔设计，可直接通过单颗螺栓完成与安装基座的固定，支耳与壳体一体铸造成型，避免额外焊接带来的应力集中问题，同时减少装配工序。进油端采用外六角黄铜接头结构，接头内孔做了阶梯倒角处理，可适配标准燃油管路的快插连接，黄铜材质的抗腐蚀特性能够长期耐受燃油内的杂质侵蚀，接头与壳体的连接面做了平面密封处理，无需额外密封垫即可实现高压工况下的无泄漏连接。出线端配置AMP规格的超级密封塞，密封塞与壳体的配合面采用多道环形凸筋结构，线束从密封塞中心穿出后，凸筋可紧密包裹线束外绝缘层，阻挡机舱内的水汽、油污进入泵体内部的电气腔，即使在高压冲洗、温差凝露的工况下，也能保证电气连接部分的绝缘可靠性，避免出现接触不良、短路等故障。

　　从实际应用场景来看，这类紧凑型燃油泵多用于小型通用动力机械、改装车型、小型工程机械的燃油供给系统，负责将油箱内的燃油加压后输送到喷油机构，相比传统圆柱形燃油泵，立方体结构的壳体在安装时不需要额外设计弧形适配卡座，直接贴合平面安装基座即可，安装边界的容错率更高，在布置空间局促、安装面为规整平面的场景下，适配性远优于传统圆柱结构泵体。设计阶段针对油路流道做了等截面优化，壳体内的油腔从进油口到泵芯腔的过渡段没有突变截面，可减少燃油流动过程中的紊流损失，降低泵工作时的流道噪音，同时避免气蚀现象对泵芯叶轮的长期冲蚀。电气接插件采用标准AMP接插规格，可直接与同规格的车载线束对插，不需要额外制作转接线束，接插件尾部的出线做了防弯折应力释放设计，线束与接插件的连接位置套有硬质橡胶护套，即使在车辆行驶产生持续振动的工况下，也不会出现线束根部断线的问题。

　　安装尺寸方面，立方体主体的棱边做了小尺寸倒角处理，避免安装过程中锐边割伤安装人员或损坏周边线束管路，固定支耳的安装孔中心到壳体各立面的距离经过精准核算，安装后泵体与周边部件的最小安全间隙可控制在5mm以上，不需要额外预留过大的安装空间。进油接头的外六角尺寸适配标准14号扳手，现场装配时不需要使用专用工具，普通开口扳手即可完成管路的拧紧操作，接头的伸出长度经过优化，拧紧管路时扳手不会与壳体立面发生干涉。密封塞的出线方向与进油接头呈90度垂直布置，可适配不同走向的线束排布，避免线束出现过度弯折导致的线芯损伤。在功能特性上，这款泵的密封结构设计兼顾了油路密封与电气密封两部分需求，油路部分的所有配合面均采用硬密封加O型圈辅助密封的结构，可长期承受0.3-0.5MPa的工作油压，不会出现燃油渗漏问题；电气部分的密封等级可达到IP67级别，完全满足车载部件的户外使用要求。壳体表面做了黑色阳极氧化处理，既可以提升壳体的抗腐蚀能力，也能避免长期使用后表面出现锈蚀掉屑的问题，防止杂质进入燃油管路造成喷油嘴堵塞。
