470吨承重立式钢制储料筒仓结构

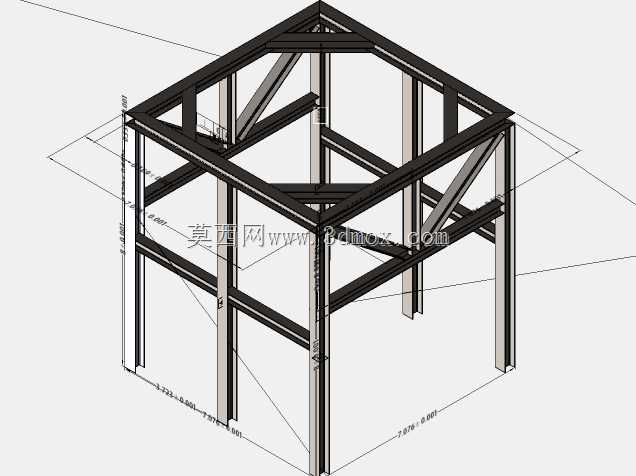

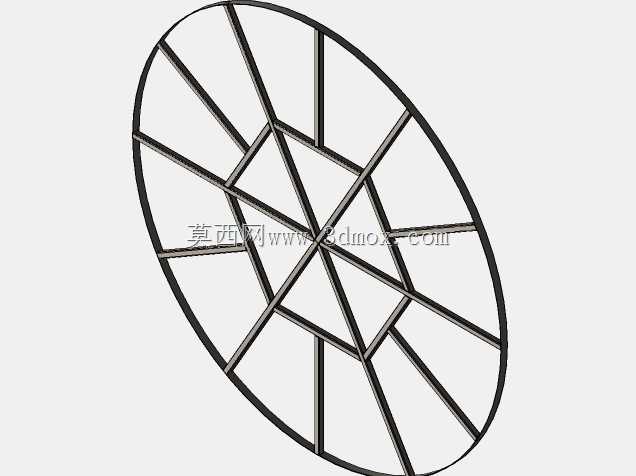

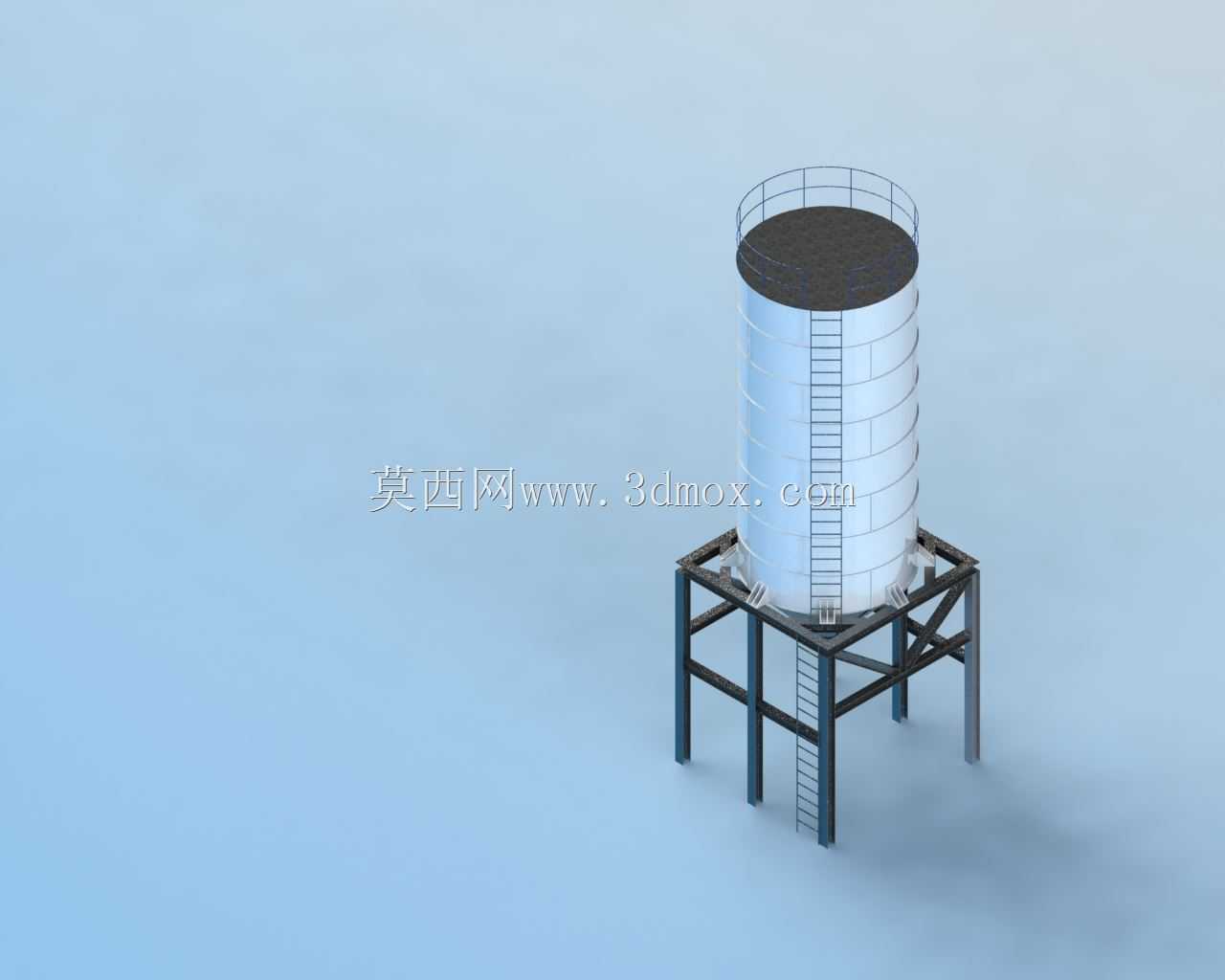

散状物料存储环节中，大吨位立式筒仓是建材、粮食、矿业加工领域衔接原料进场与生产投料的核心中转设施，这款可承载470吨物料的筒仓结构，在设计阶段优先匹配了散料堆载的力学传递逻辑，避免常规料仓易出现的支腿失稳、仓壁变形问题。从实际应用场景来看，这类筒仓多布置在搅拌站、粮食加工厂区、矿石预处理车间的室外区域，需要适配露天作业的风载、雨雪载荷，同时要匹配下方输送设备的接料位置，因此支架部分的跨距设计预留了足够的皮带机或者斗式提升机安装空间，不需要额外做基础改造就能对接现有生产线的进料出料路径。仓体本身采用立式圆柱结构，相比方形料仓能够消除物料堆积的死角，减少散料挂壁、起拱堵料的概率，仓顶设置的防护围栏满足高空检修的安全作业要求，沿仓壁通长布置的直爬梯连接仓顶平台与支架层的检修通道，爬梯踏步做了防滑处理，适配室外多尘、易滑的作业环境。设计过程中，仓壁的板厚选择结合了470吨满载状态下的侧压力计算，环向加劲肋的间距经过载荷验算，避免满仓时仓壁出现鼓胀变形，底部锥段的倾斜角度匹配常见散料的安息角，保证物料能够依靠自重顺畅出料，不会在锥段残留积料。支架部分采用型钢焊接的框架结构，四根主支腿通过斜向撑杆连接形成稳定的受力体系，支腿底部的安装脚板预留了地脚螺栓连接孔，可直接与混凝土基础预埋板固定，安装时不需要现场额外做支架的焊接拼装，整体吊装就位后即可完成主体固定。仓体与支架的连接位置做了加强筋板过渡，将满仓时的垂直载荷均匀分散到四根主支腿上，避免局部应力集中导致的焊缝开裂问题。考虑到室外使用的耐久性，结构设计时所有外露的型钢连接位置都预留了防腐涂装的作业空间，后期维护时不需要搭建额外的作业平台就能完成焊缝检查、涂层补涂的工作。从安装边界来看，整个筒仓的占地尺寸控制在常规厂区预留的料仓安装位范围内，支架的净空高度满足常见输送设备的布置要求，不需要抬高基础或者调整周边生产线的设备高度，仓顶的进料口位置可根据不同的上料方式调整接口尺寸，适配斗式提升机、气力输送管道等不同的进料设备，整体结构在满足470吨大载荷存储需求的同时，兼顾了现场安装的适配性与长期使用的维护便利性。
