水果分选机用V型单惰轮带轮结构

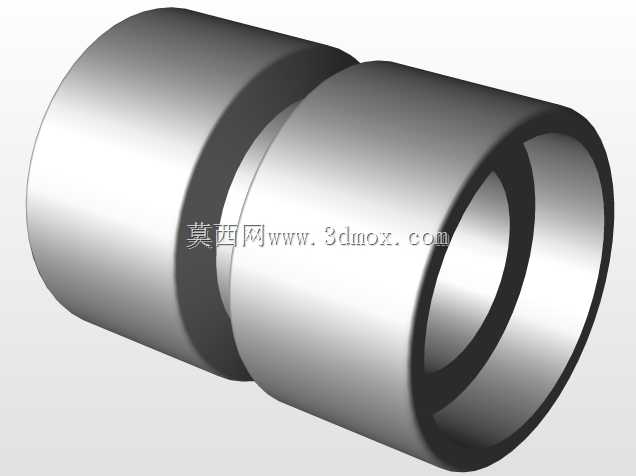

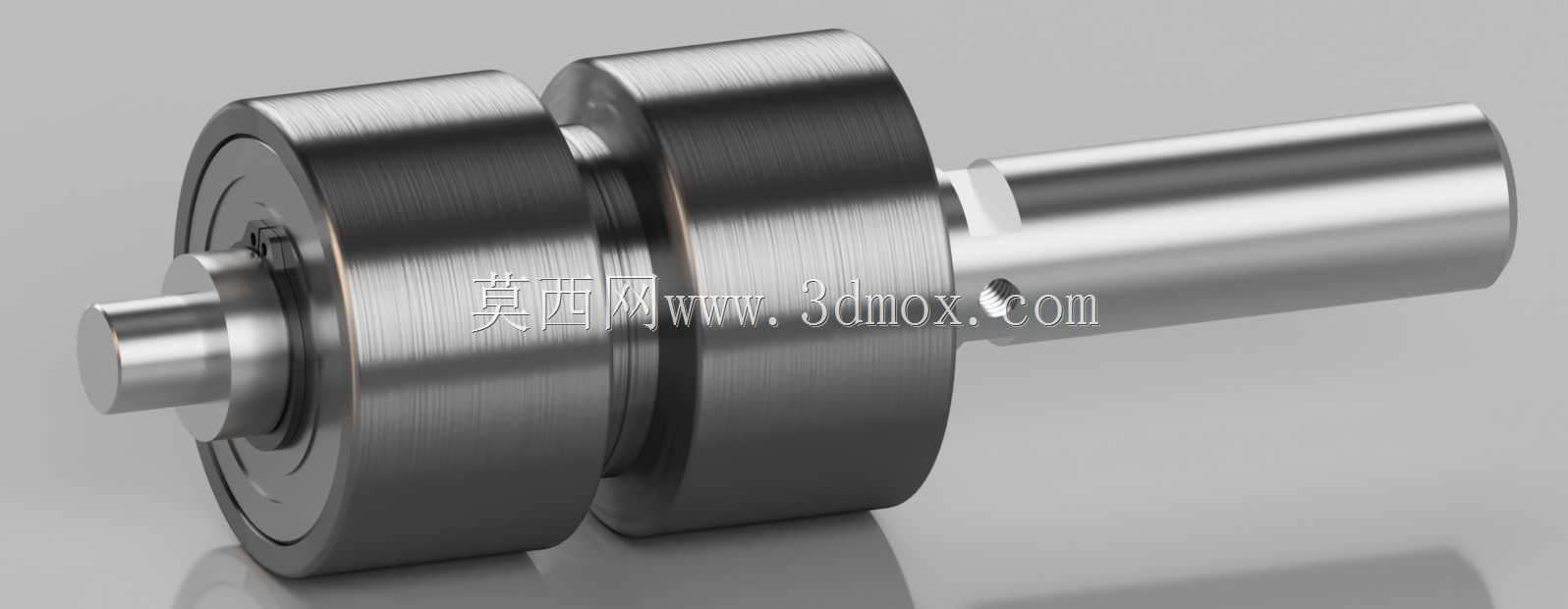

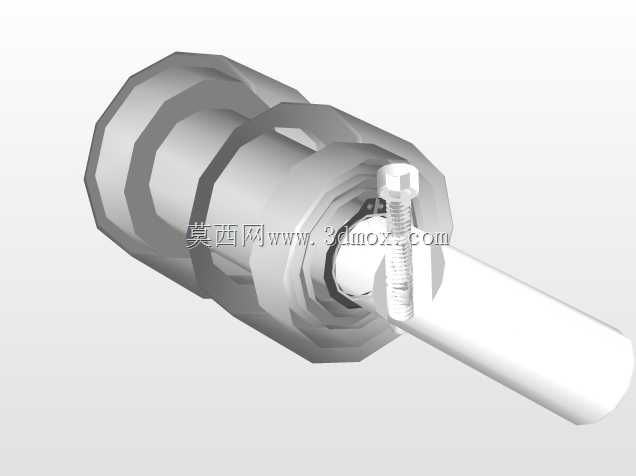

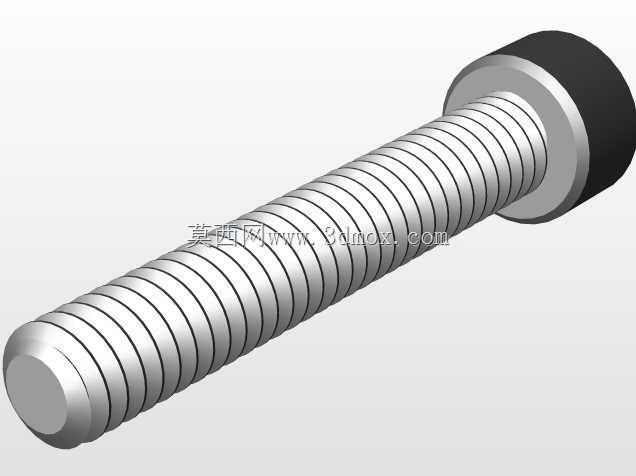

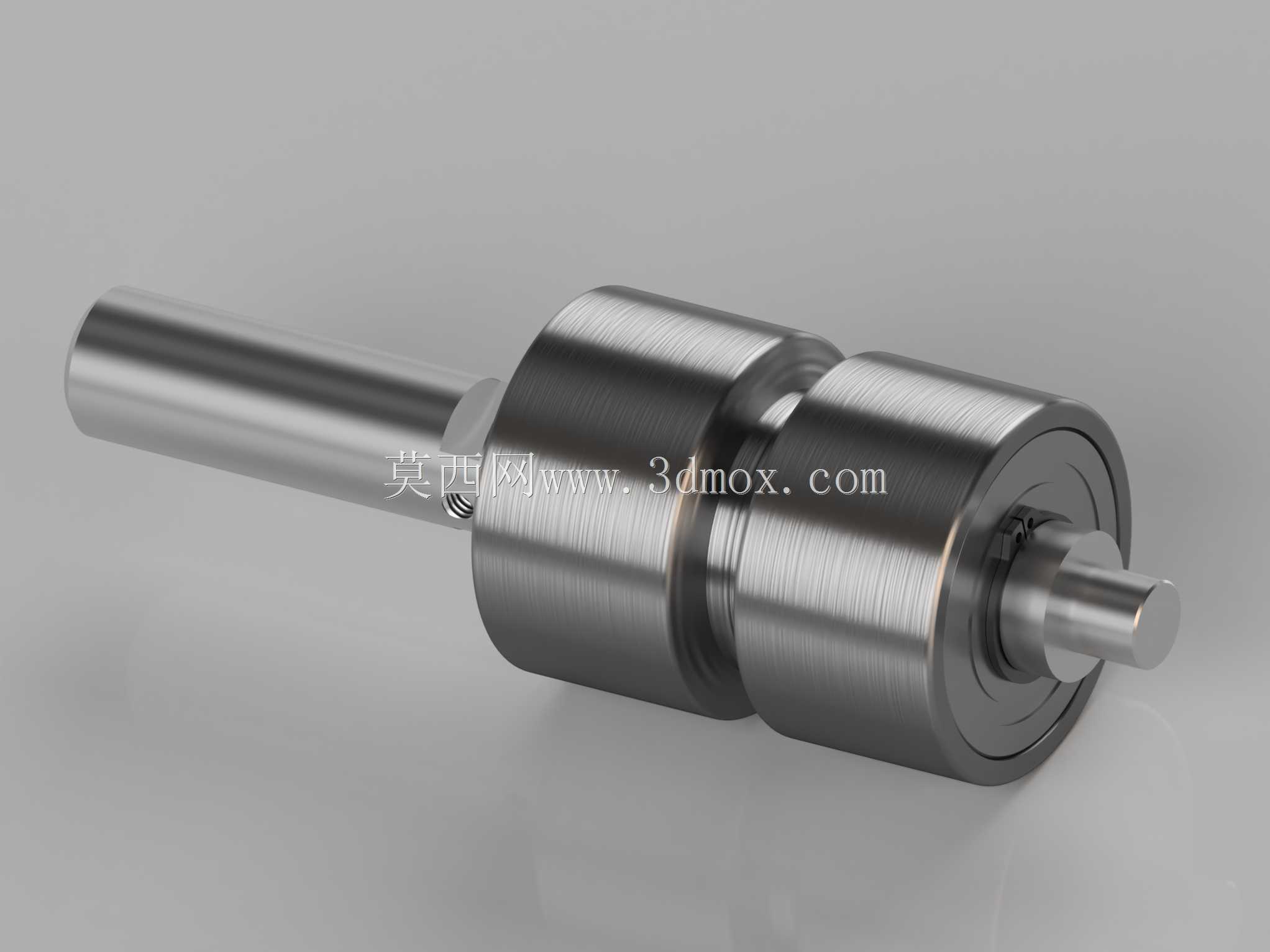

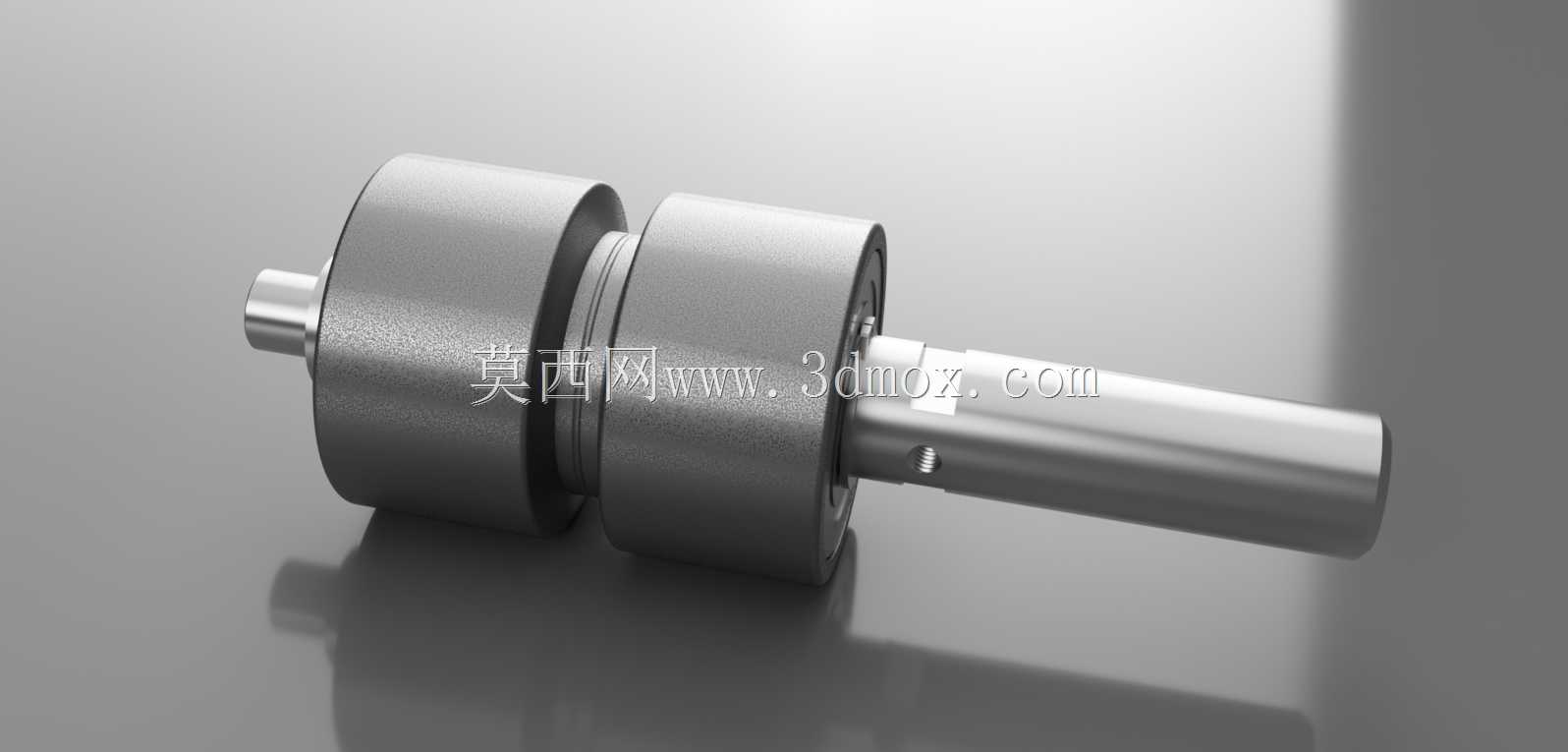

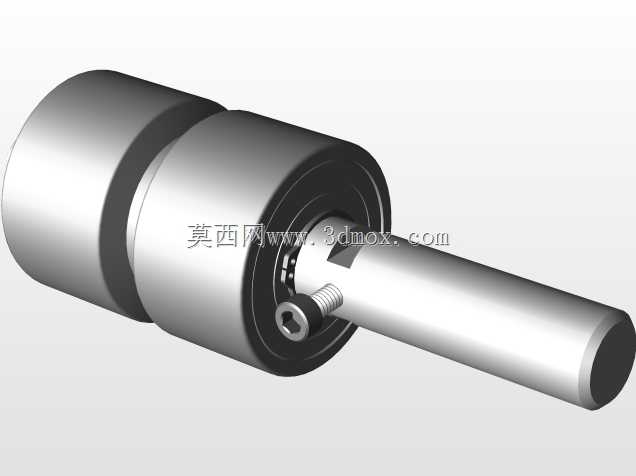

该带轮组件主要应用在浆果类农产品分选输送线的V形皮带传动工位，作为皮带张紧与导向的核心惰轮部件，承担着维持皮带运行张力、抵消皮带长距离传动产生的垂度、避免皮带运行跑偏的作用，在水果分选设备的输送传动段，这类惰轮的安装精度直接影响皮带运行的平稳性，进而关系到果品输送过程中的分选定位精度，避免因皮带抖动造成果位偏移，影响后续的重量、外观分选环节的判定准确率。从结构设计来看，该组件采用一体式轴连轴承结构，轮体部分为双V型槽设计，可同时适配两根V形皮带的导向需求，轮体表面做了精车加工处理，粗糙度控制在合理区间，既可以降低皮带运行过程中的摩擦损耗，也能避免轮面毛刺刮伤皮带内层，延长皮带的实际使用寿命。伸出的安装轴段设置有径向定位销孔，安装时可通过销轴实现轴端的周向固定，防止运行过程中轴体随轮体转动造成安装位松动，轴段的直径公差按照基孔制过渡配合设计，可直接适配设备机架上的标准安装孔位，不需要额外加工衬套即可完成装配。设计过程中优先考虑了现场维护的便捷性，轮体与内置轴承采用过盈压装配合，轴承选用双侧密封深沟球轴承，可适应果蔬加工车间多水汽、多果屑的复杂工况，密封结构可阻挡外界杂质进入轴承滚道，降低日常维护的润滑频次。安装边界方面，轮体的最大外径、轴向总宽度、伸出轴段的长度与直径均匹配常规小型水果分选机的机架安装空间，安装时不需要对原有设备的机架结构做额外改造，可直接替换同规格的老旧磨损惰轮，双槽的结构设计也可兼容单皮带或双皮带的传动布局，当设备需要升级为双线输送时，不需要更换轮体即可直接加装第二根传动皮带。轮体的V型槽角度严格匹配常用V带的楔角，保证皮带与轮槽的接触面积足够，传动过程中不会出现打滑丢转的问题，轴肩位置做了圆角过渡处理，避免应力集中造成轴段断裂，整体结构没有冗余设计，在保证结构强度的前提下尽可能控制了组件自重，降低皮带运行过程中的转动惯量，减少设备启动阶段的负载冲击。
