红色铸铁吊线滑轮结构设计

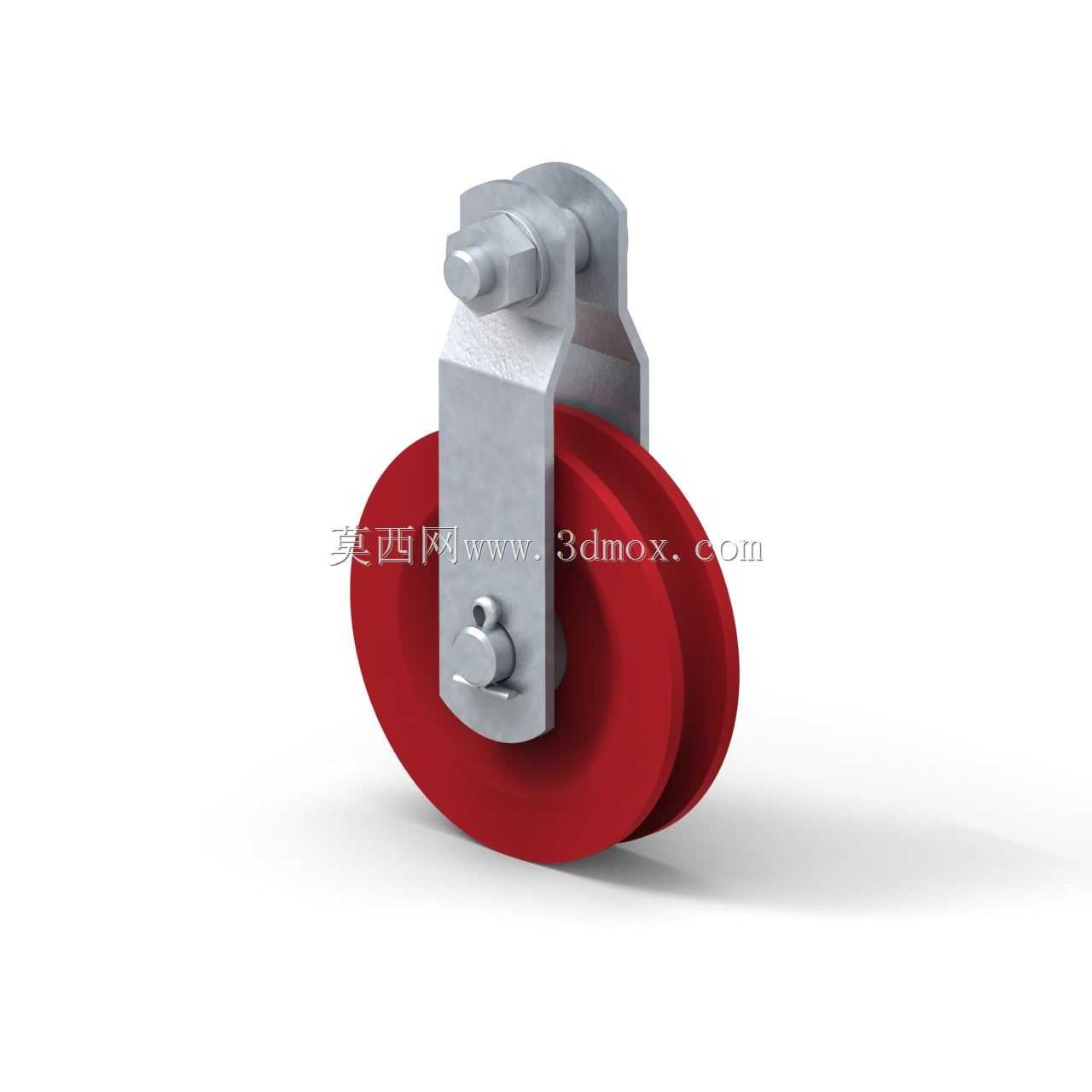

这款红色铸铁滑轮主要面向线缆敷设、小型起重导向场景设计，轮体采用铸铁材质打造，表面做红色涂覆处理，既可以提升户外使用时的防锈能力，也能在复杂作业环境中提升部件辨识度，降低巡检时的漏检概率。从实际应用场景来看，这类滑轮常被用在车间临时线缆布设、小型设备吊装走线、户外弱电线路架设等工况中，负责为10mm直径以下的电缆、轻型绳索提供滑动导向支撑，避免线缆直接与钢结构、建筑边角摩擦造成外皮破损，同时也能降低走线过程中的拖拽阻力，提升布线作业效率。

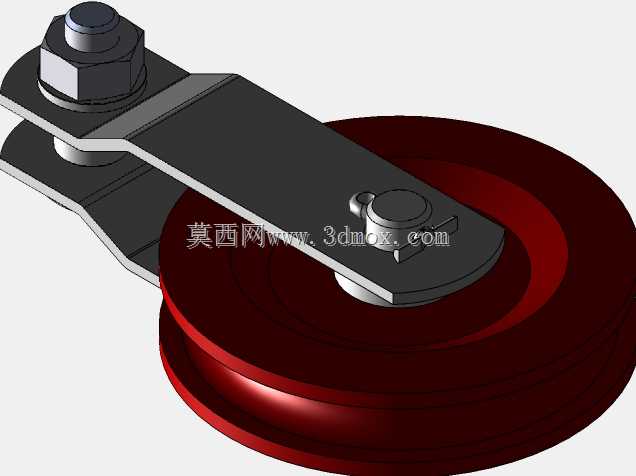

设计层面上，滑轮采用分体式挂架结构，上部的镀锌钢制挂架通过螺栓铰接实现开合，既可以快速挂载在现有横杆、吊点结构上，也能通过顶部的螺栓结构实现固定安装，适配不同的现场安装条件。挂架与轮体之间采用螺栓销轴连接，销轴端部设置防松结构，避免长期滑动震动下销轴脱出引发安全隐患。轮体的V型槽结构经过弧度优化，槽面弧度与适配线缆的弯曲半径匹配，不会对线缆外皮造成挤压损伤，同时槽面做光滑处理，减少滑动过程中的摩擦损耗。

尺寸边界上，该滑轮轮体直径为90mm，轮体宽度19mm，挂架顶部的连接螺栓规格为M10，挂架的铰接螺栓中心距为79.5mm，选型时需要注意安装吊点的开孔尺寸需要适配M10螺栓的穿过间隙，同时预留至少20mm的侧向安装空间，避免挂架与周边结构发生运动干涉。轮体的转动间隙经过合理控制，既保证轮体可以灵活转动，也不会出现过大的轴向窜动，避免线缆从轮槽中脱出。铸铁材质的轮体具备足够的刚性，在长期承受线缆张紧力的情况下不会出现轮槽变形，相比塑料滑轮更适合在有轻微磕碰、环境温度变化较大的户外或车间场景使用，日常维护仅需要定期在销轴位置加注润滑脂即可，不需要复杂的保养流程。在建模过程中，需要重点还原轮槽的曲面弧度、挂架的折弯角度以及螺栓连接的配合间隙，保证装配关系符合实际安装逻辑，避免出现干涉错位的问题，为后续的工程出图、选型校核提供准确的模型参考。
