Ender系列3D打印机Revo Micro挤出头安装支架

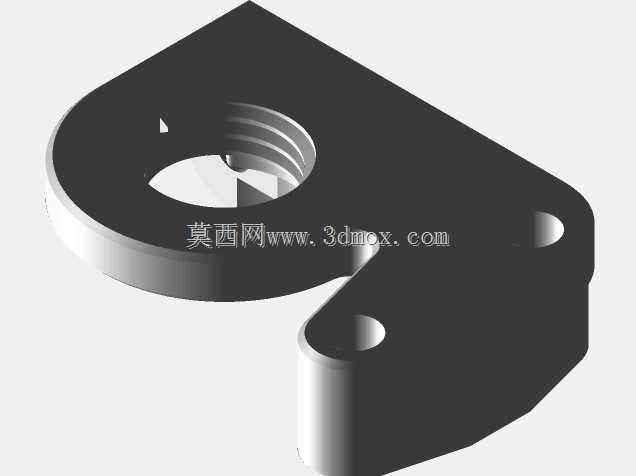

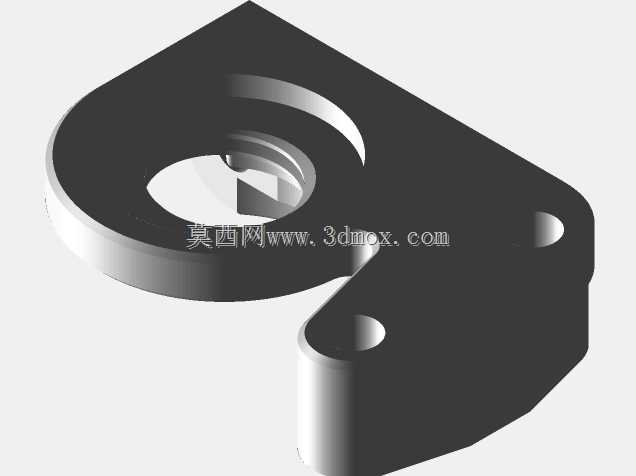

　　桌面级FDM 3D打印设备的改装升级过程中，挤出热端的适配安装一直是影响打印稳定性与成型精度的核心环节，这款适配Ender3、Ender5机型的E3D Revo Micro热端安装支架，正是针对原厂热端替换场景下的安装痛点完成的结构设计，可直接兼容带BLTouch自动调平传感器的整机配置，无需对原有X轴滑车结构做破坏性改造即可完成热端升级。从实际应用场景来看，不少桌面级3D打印用户在更换Revo Micro这类快换喷嘴热端时，常遇到原有安装孔位不匹配、热端固定高度偏差、调平传感器安装位缺失、散热风道干涉等问题，这款支架在设计阶段就充分考虑了不同用户的装配需求，分别预留了带螺母锁紧与无螺母直接锁付的两种安装结构，

　　适配不同手头配件的装配场景，用户可根据自身现有紧固件的储备情况选择对应的安装方式，降低改装的配件采购成本。在结构设计思路上，支架的主体安装基准面完全匹配Ender系列机型原厂X轴滑车的安装孔位坐标，安装后热端的喷嘴中心与原有喷嘴的坐标位置偏差控制在极小范围内，更换后无需重新大规模调整打印平台的限位坐标，仅需微调Z轴零点即可快速进入正常打印状态。针对BLTouch自动调平传感器的安装需求，支架上预留的传感器安装位经过坐标校核，确保传感器探针的触发位置处于喷嘴的有效探测半径内，调平过程中不会出现探测盲区，也不会与打印件、平台夹钳发生运动干涉。支架的侧向结构特意做了避空设计，不会与原有X轴的同步带、惰轮、限位开关触发片发生运动碰撞，

　　X轴全程运动过程中支架与周边部件的安全间隙保持在2mm以上，避免高速打印运动中出现剐蹭异响。关于安装边界与尺寸配合，支架的热端夹持腔尺寸完全匹配Revo Micro热端的外径公差，夹持面做了防滑纹路处理，锁紧后热端不会出现长时间打印后的下沉、转动偏移问题，热端安装后的喷嘴突出高度与原厂散热风道的安装位完全适配，用户可直接沿用原有散热风扇与导风结构，无需额外打印或更换风道配件，当然如果用户有定制风道的需求，支架上预留的扩展安装孔也可兼容不同尺寸的侧吹、环吹风道固定。从实际使用的功能特性来看，这款支架采用一体化的结构设计，没有多余的冗余结构，在保证结构强度的前提下尽可能控制了自身重量，不会给X轴运动带来额外的负载，

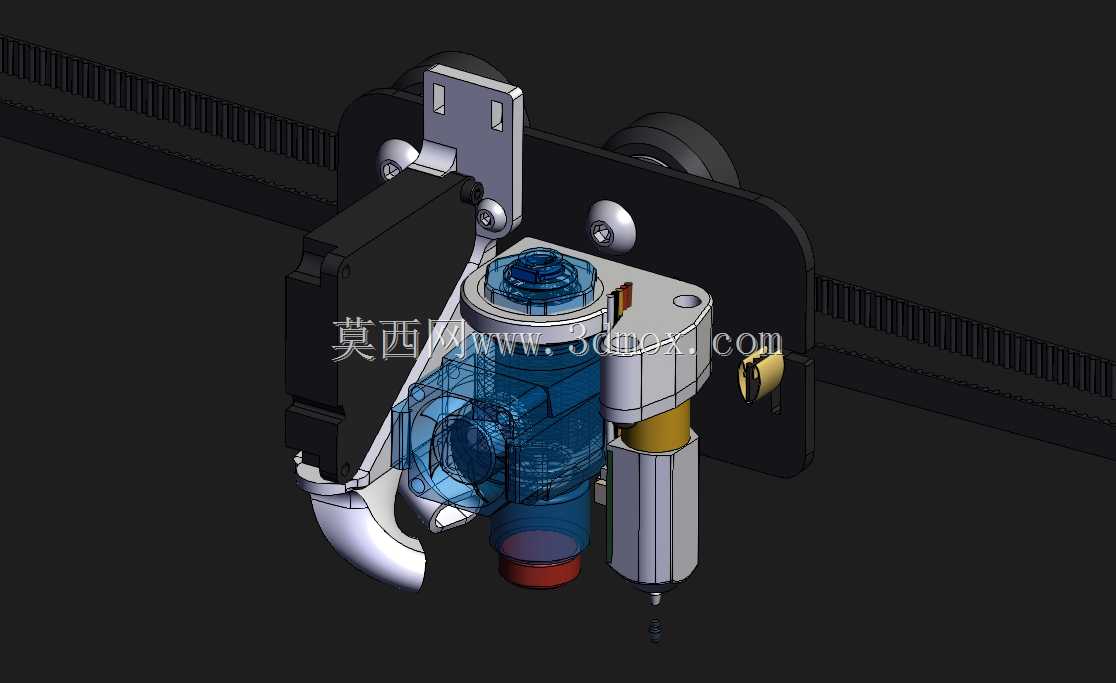

　　避免长时间高速运动导致的电机丢步、皮带磨损加剧问题。支架上的所有安装孔位都做了倒角处理，紧固件锁付时不会出现塑料件开裂的问题，针对热端传导过来的温度，支架的连接臂做了隔热断桥结构，减少热量向X滑车的塑料部件传导，避免原有塑料件长期受热出现强度下降、形变的问题。在实际装配过程中，用户仅需按照原有热端的拆卸流程拆下原厂热端，将Revo Micro热端固定到该支架的夹持位，再将整体组件固定到X轴滑车上，随后固定好BLTouch传感器、接好热端与风扇的接线即可完成改装，整个过程不需要对原有设备的线路、结构做裁剪或打孔，改装可逆，后续如果需要换回原厂热端也可快速复原。针对不同用户的使用习惯，支架的热端锁紧位预留了微调余量，用户可根据自己常用的打印平台类型微调喷嘴的初始高度，配合BLTouch的自动调平功能，可实现不同厚度平台、不同耗材打印时的精准高度匹配。在打印大尺寸模型、高速移动的工况下，支架的刚性足够支撑热端的稳定运行，不会出现热端晃动导致的模型层纹错位、尺寸超差问题，夹持结构的抗振性能可适配最高180mm/s的打印移动速度，满足日常桌面级打印的效率需求。
