时产500公斤饲料颗粒压制设备结构设计

这套设备针对中小型饲料加工场景开发，适配家庭农场、小型养殖合作社的自用饲料生产需求，单小时产能可达500kg，可将粉碎后的玉米、豆粕、秸秆粉等混合原料压制成圆柱状颗粒饲料，压制过程中通过模孔挤压产生的温度可使原料糊化，既提升颗粒成型率，也能在一定程度上杀灭原料中的有害菌群，压制后的颗粒饲料不易分层、便于储存投喂，能大幅减少养殖过程中的饲料浪费。

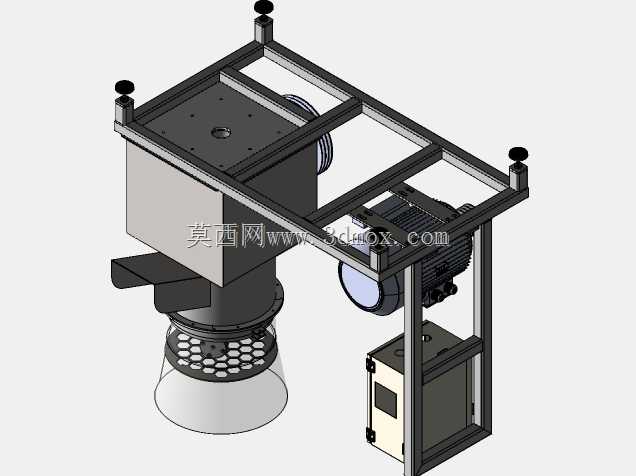

从结构设计逻辑来看，整套设备采用方管焊接机架作为承载主体，机架上方预留四个带调节手轮的支撑点位，可适配不同安装基面的水平校准需求，避免运行过程中因机架倾斜导致的传动部件偏磨、振动过大问题。机架上层左侧布置进料与压制腔体，进料斗采用斜向导料结构，可保证混合原料依靠自重持续进入压制腔，不会出现原料架桥、断料的情况；压制腔体下方设置带密集通孔的压模与切刀组件，可根据养殖品类需求更换不同孔径的压模，生产不同粒径的颗粒成品，压制完成的颗粒直接落入下方的接料集料斗，集料斗采用锥面收口设计，可直接对接包装袋或输送料道，无需额外增设导料结构。

传动系统布置在机架上层右侧，采用电机直连减速机构的传动方案，相比皮带传动可减少传动损耗，同时避免皮带打滑导致的产能波动，减速机构输出端直接连接压制腔的压辊主轴，传动路径短、结构紧凑，日常维护时仅需定期检查减速箱油位与压辊间隙即可。机架下层右侧集成了电气控制箱体，箱体采用独立安装位与传动、压制区域做物理分隔，可避免生产过程中产生的粉尘进入电控箱造成电气故障，电控箱面板预留操作按钮与状态指示位，操作高度符合人体站立操作的舒适区间，无需弯腰或抬手即可完成设备启停、急停操作。

安装边界方面，整套设备采用一体式机架设计，无需额外浇筑混凝土基础，仅需将机架放置在平整的硬化地面，调节四个支撑手轮保证机架水平即可接电投产，设备整体占地尺寸紧凑，对生产场地的空间要求较低，普通民用厂房甚至闲置农房都可布置使用。设计过程中充分考虑了日常拆装维护的需求，压制腔的侧盖、压模、压辊都采用快拆式连接结构，无需大型吊装工具即可完成易损件的更换，压辊与压模之间的间隙可通过机架外侧的调节旋钮直接调整，无需拆开腔体即可根据原料含水率、配方的变化调整压制参数，适配不同原料的制粒需求。设备运行过程中，传动部件全部设置在机架框架内部，外侧无外露旋转部件，可避免生产过程中操作人员误触造成的安全隐患，整体结构兼顾了生产实用性、维护便捷性与操作安全性，完全匹配小型饲料加工场景的使用需求。
