造纸生产线复卷机放卷支撑装置

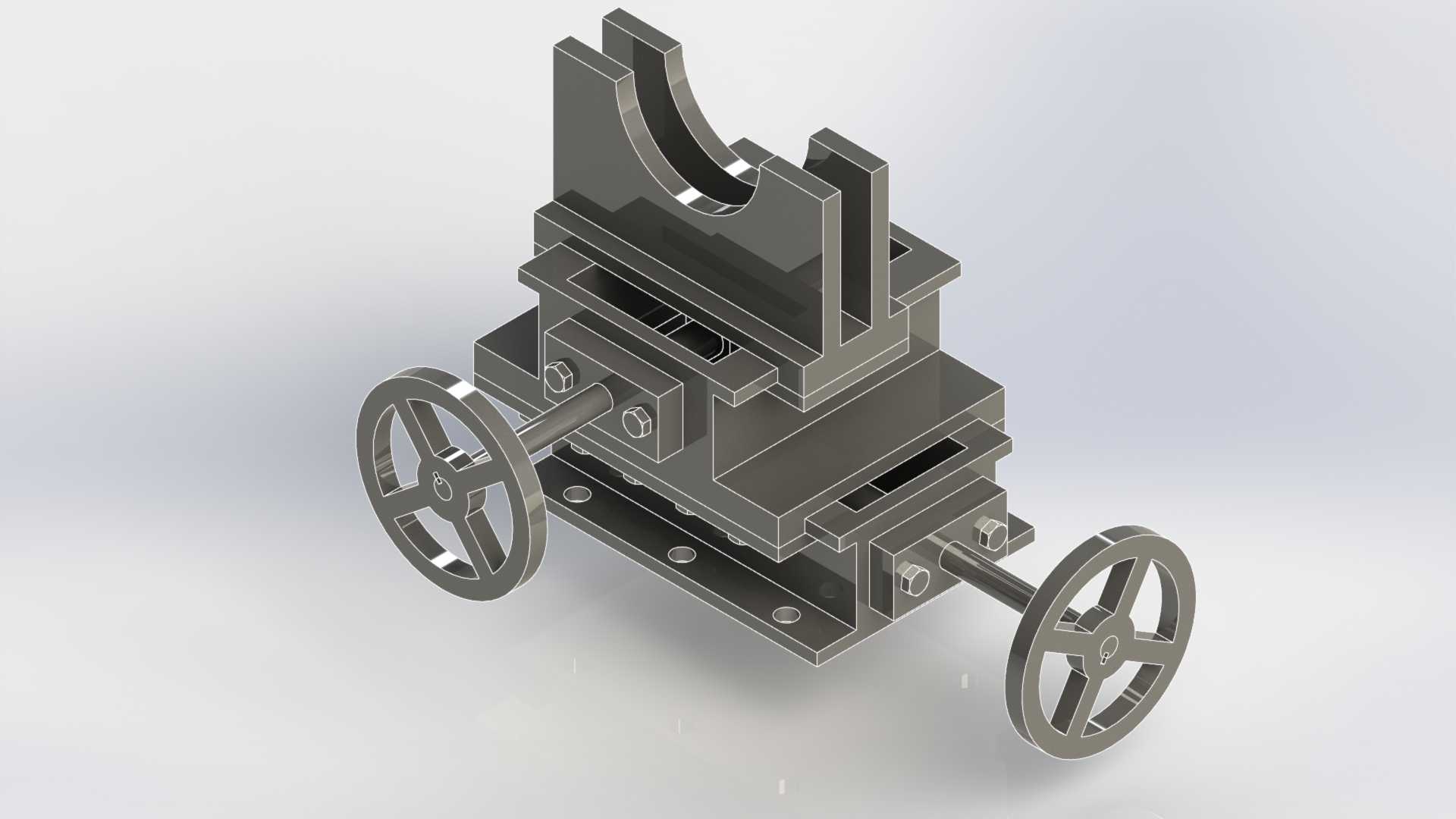

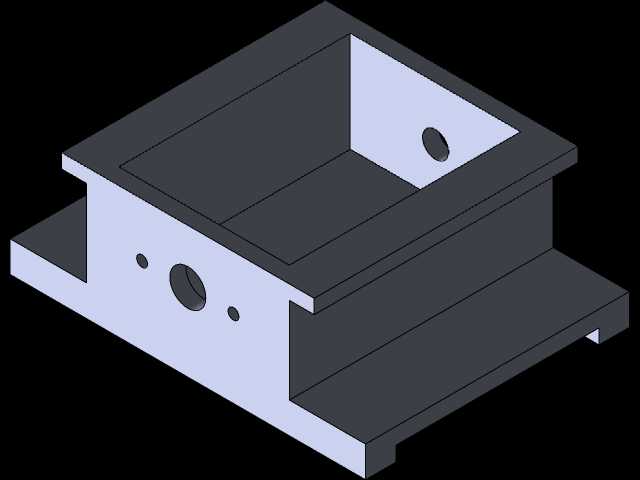

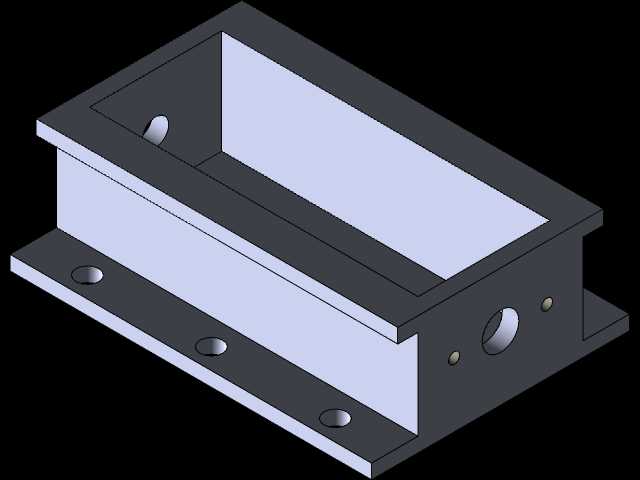

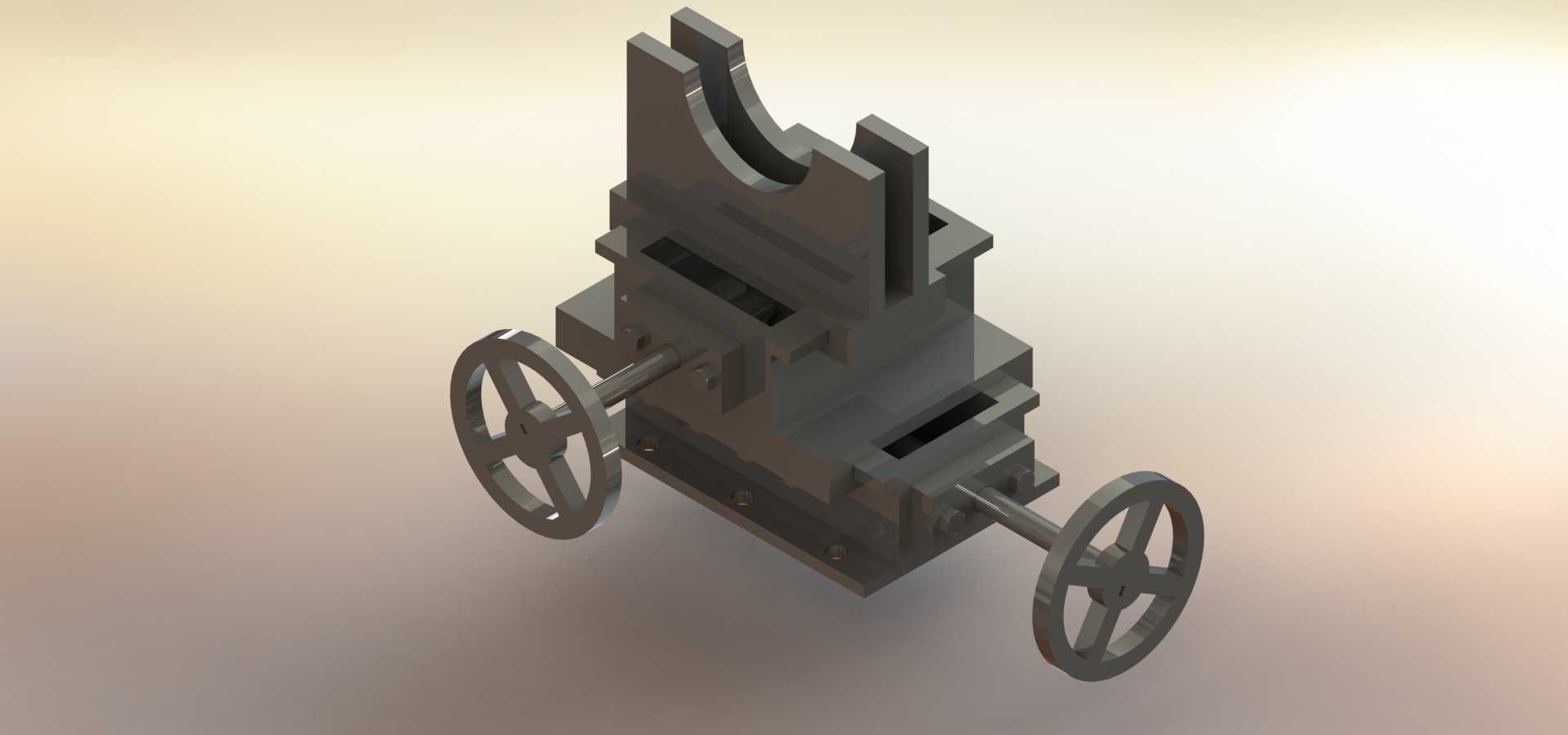

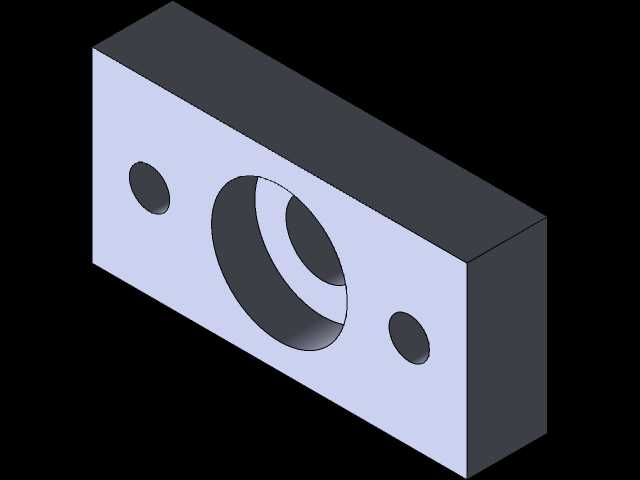

在造纸厂后段加工生产线中，原纸卷完成初步成型后，需要通过复卷工序完成分切、纠偏、张力调整与成品收卷，而放卷架作为复卷工段的前端承载部件，直接决定了原纸卷上料后的运行稳定性，是整条复卷线不可缺少的支撑结构。这款放卷架采用双侧对称调节结构设计，底部设置带安装孔的整体式底座，可通过螺栓直接固定在复卷机进料端的混凝土地基或设备安装平台上，底座上预留的横向调节槽位，能够适配不同幅宽原纸卷的安装需求，无需额外加工转接板即可完成中心对齐调整。两侧的支撑立板顶部开设圆弧型托槽，用于承托原纸卷的芯轴，托槽的开口尺寸匹配常规造纸厂通用的纸卷芯轴直径，芯轴放入后可通过立板侧面的锁紧件完成轴向固定，避免高速走纸过程中芯轴出现窜动。装置两侧配置手轮调节机构，分别对应横向位置调整与托举高度微调，操作人员在设备旁即可手动完成对位操作，无需借助额外吊装设备反复调整纸卷位置，能大幅缩短换卷的辅助作业时间。手轮连接的传动副采用梯形丝杠结构，具备自锁特性，调整到位后不会因为纸卷的重量负载出现位置滑移，可长期保持对位精度。整体结构采用型钢焊接后加工成型，所有安装配合面均经过铣削处理，保证丝杠安装的同轴度与托槽的平行度，避免纸卷运行过程中出现偏载导致的芯轴弯曲问题。在实际产线应用中，该放卷架可适配不同克重、不同幅宽的原纸卷放卷作业，配合前端的张力检测装置，可实现放卷过程的张力稳定输出，减少纸张跑偏、断纸等常见复卷故障。设计过程中充分考虑了造纸车间的潮湿多尘工况，所有转动配合位置均设置防尘密封结构，丝杠表面做防锈处理，日常维护仅需定期加注润滑脂即可，无需复杂的拆解保养。底座的安装孔位按照通用复卷设备的安装间距设计，可直接替换老旧产线上的同类型放卷支架，无需对现有地基做二次改造，适配性较强。
