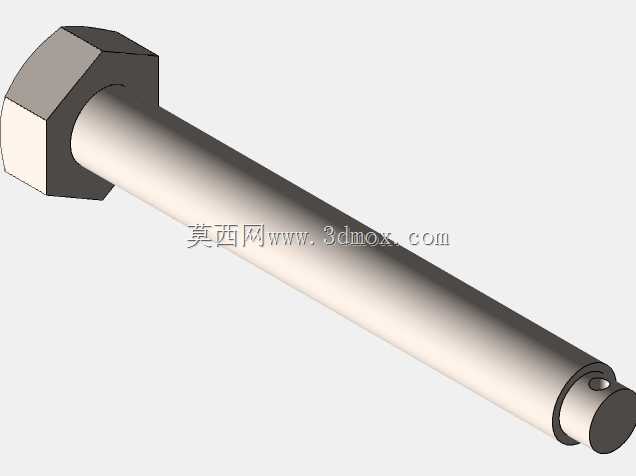

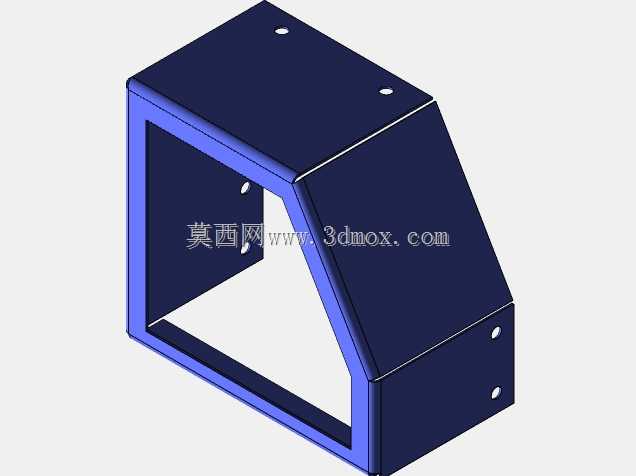

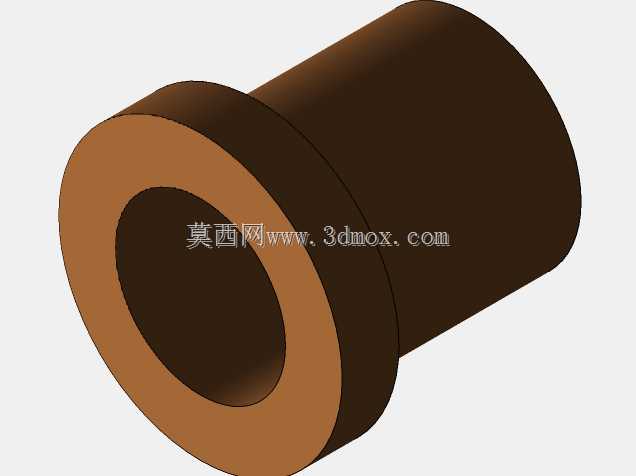

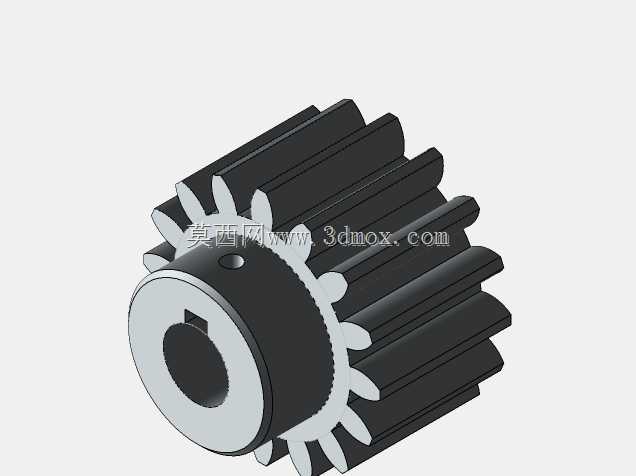

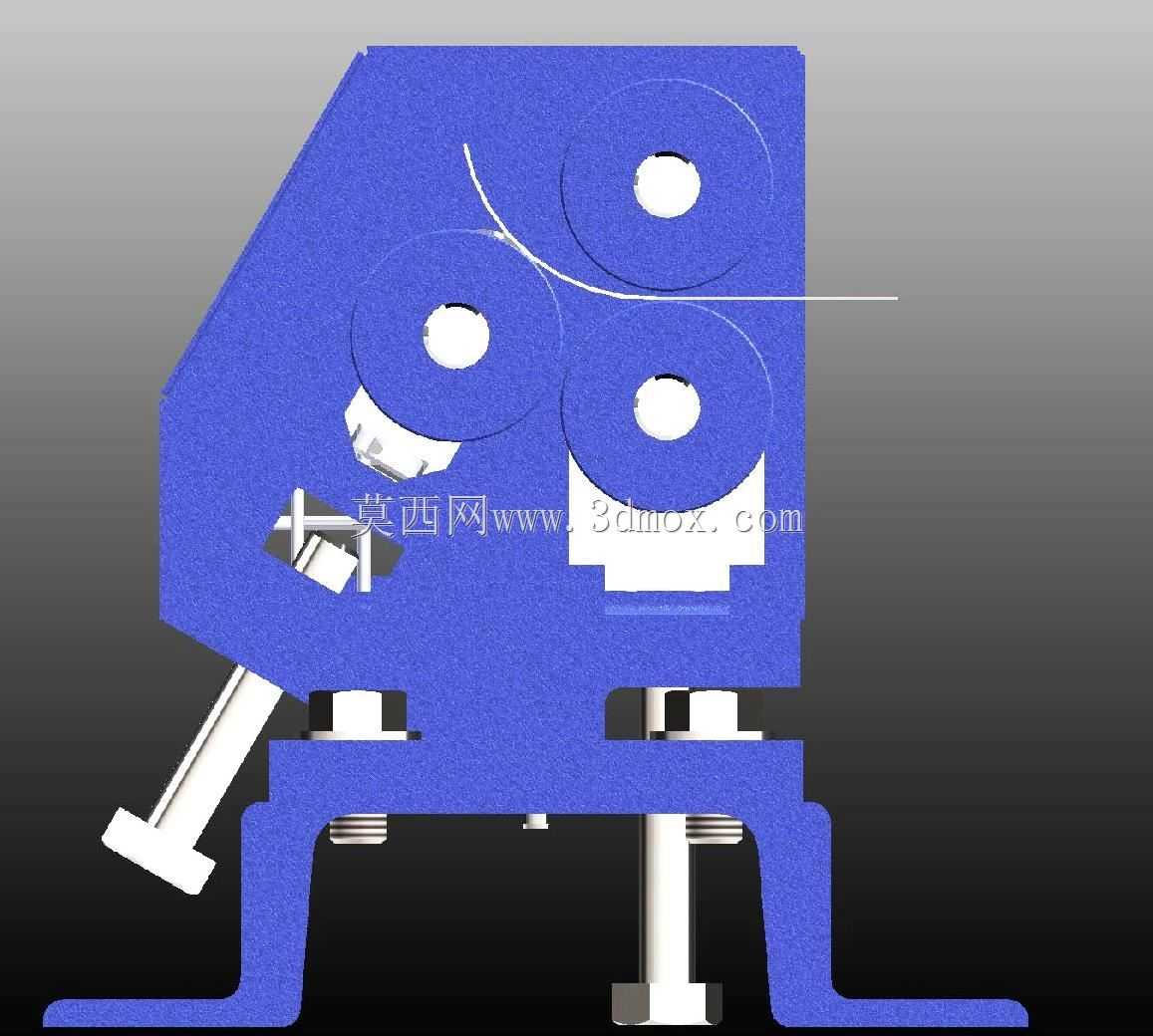

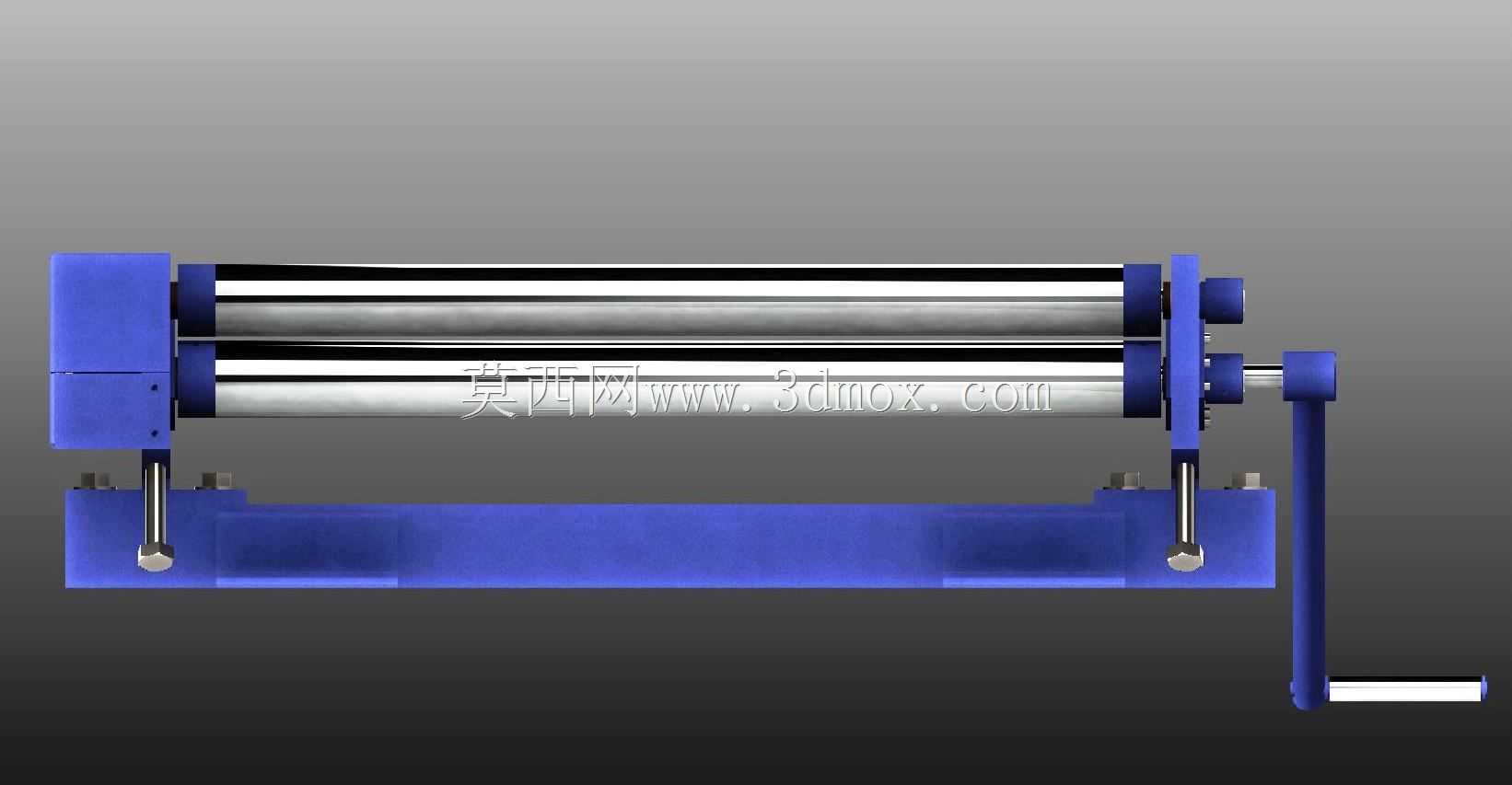

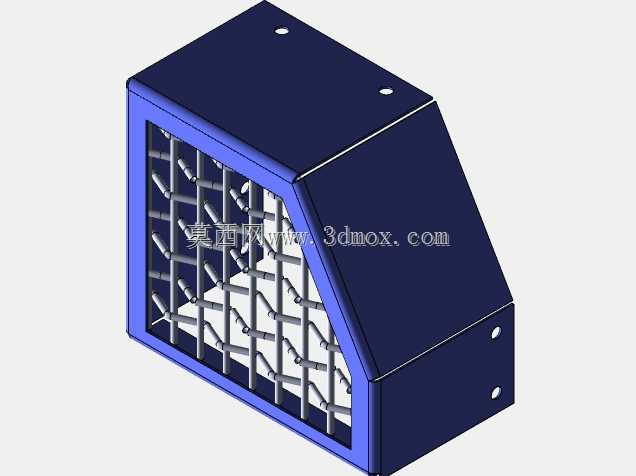

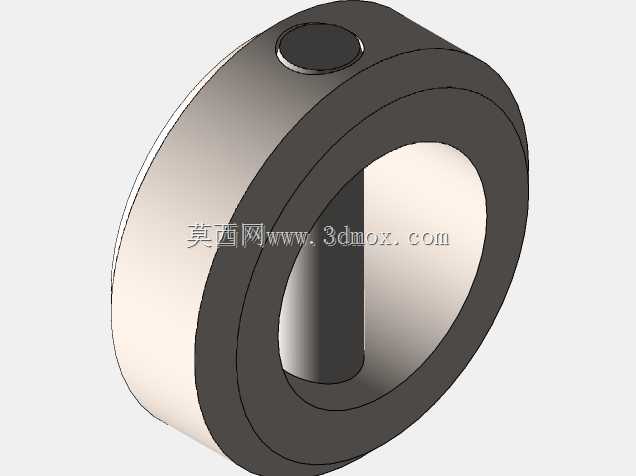

手动三辊滑辊卷板成型设备结构

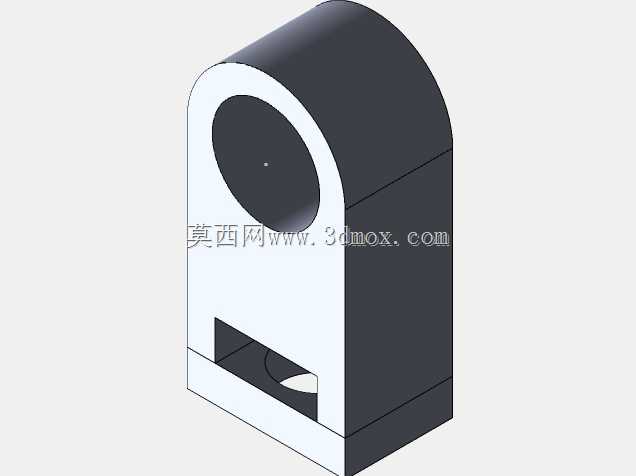

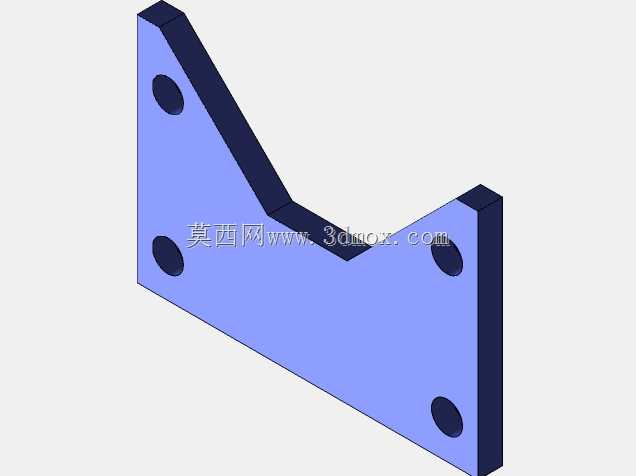

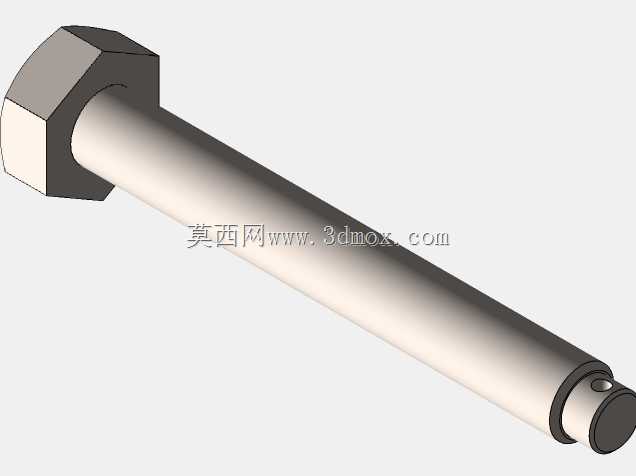

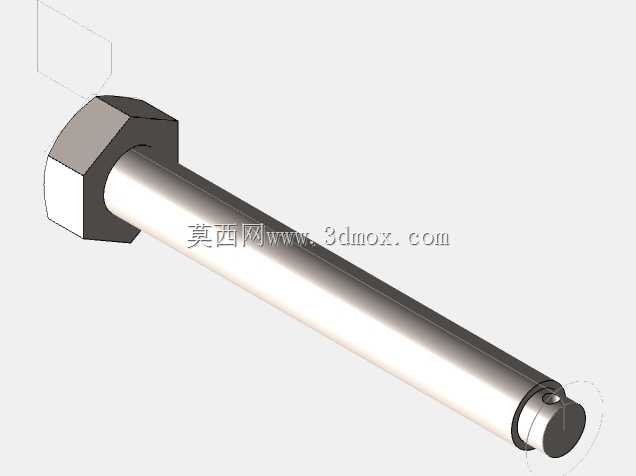

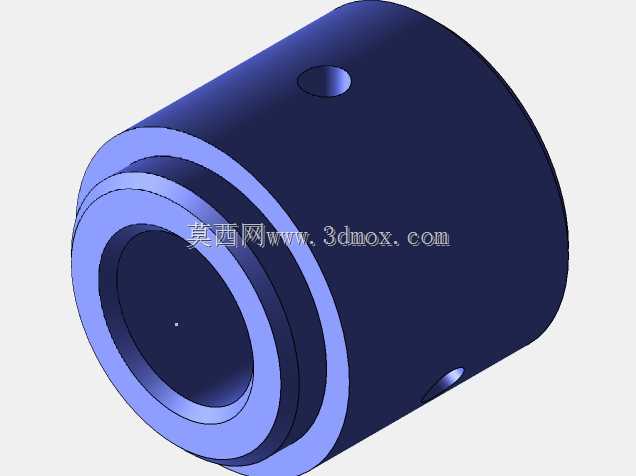

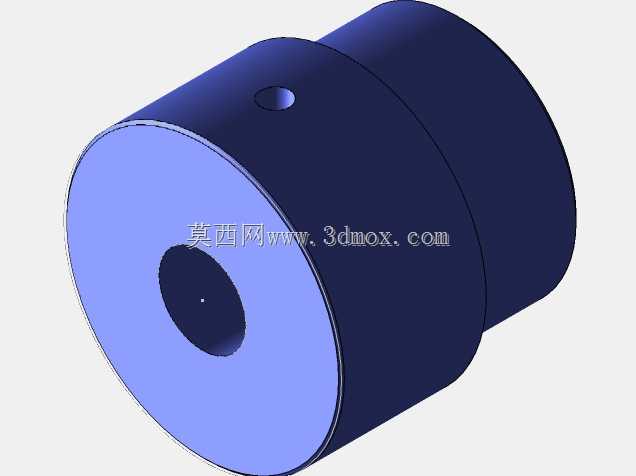

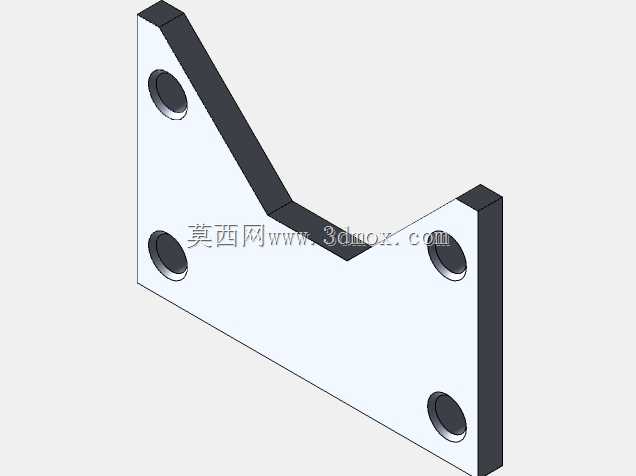

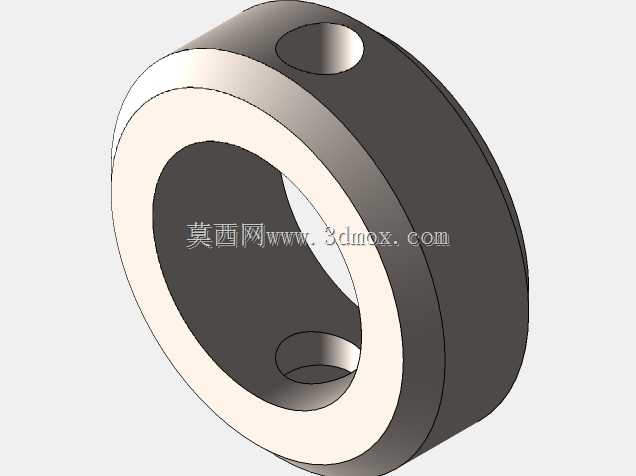

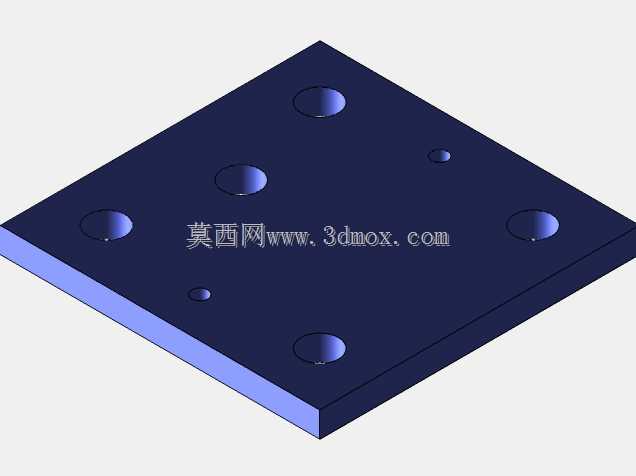

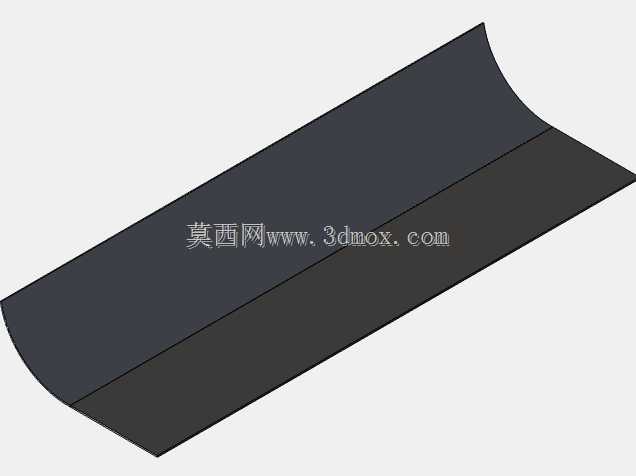

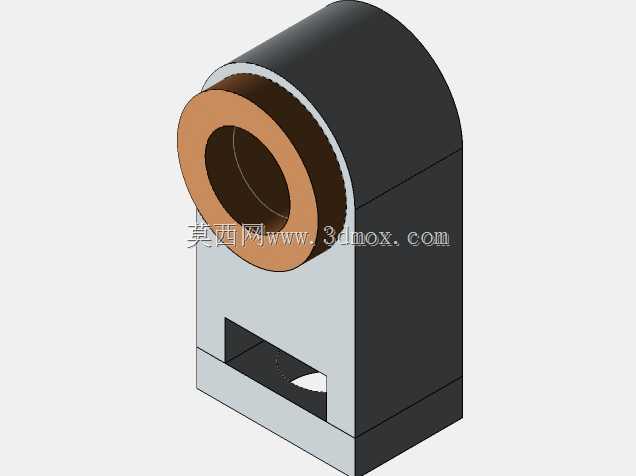

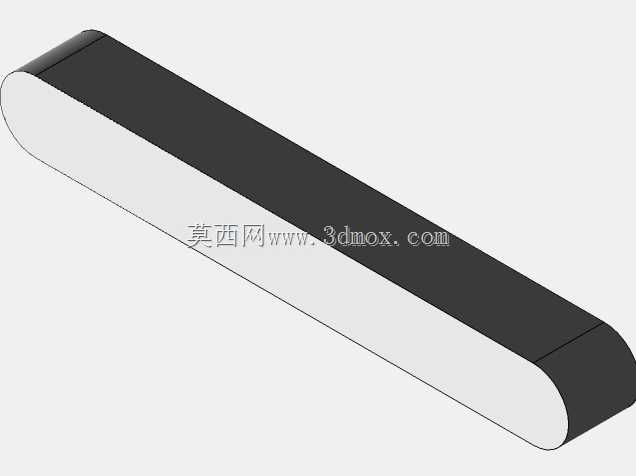

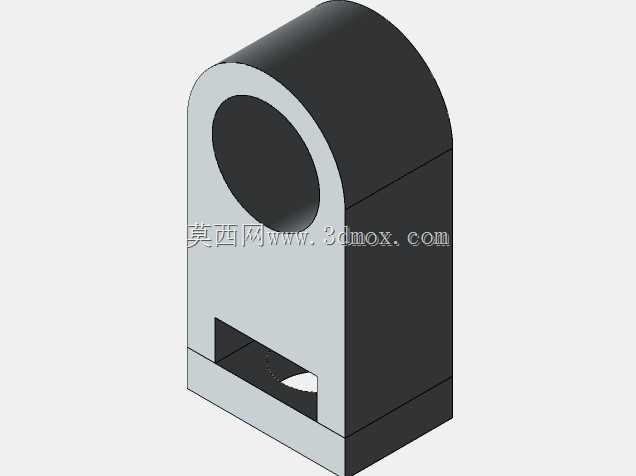

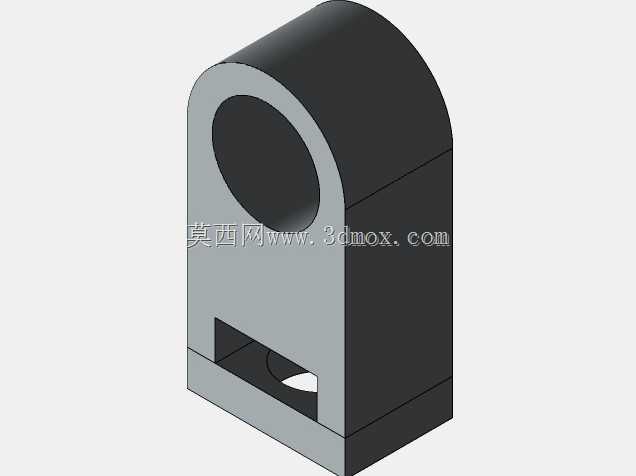

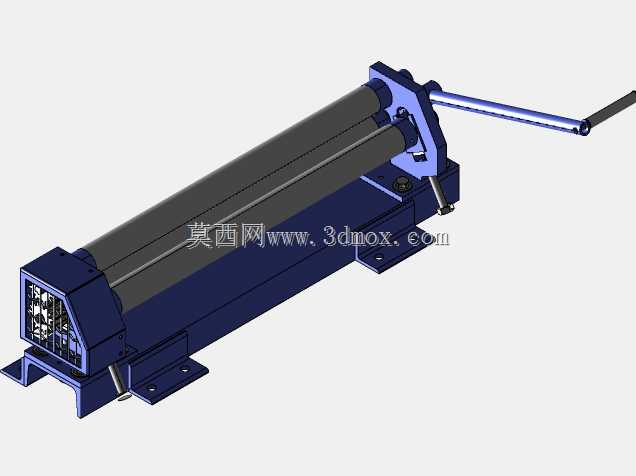

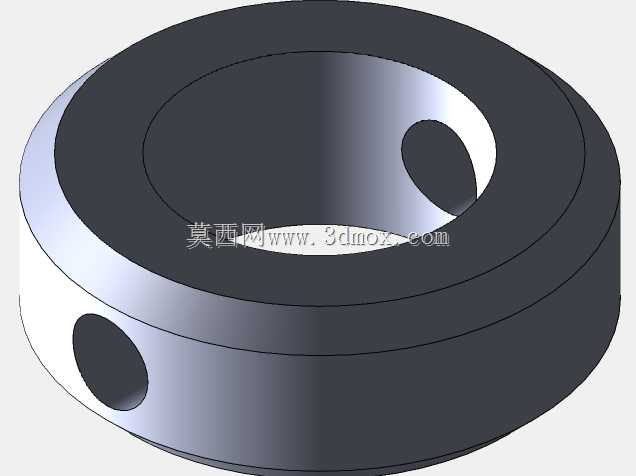

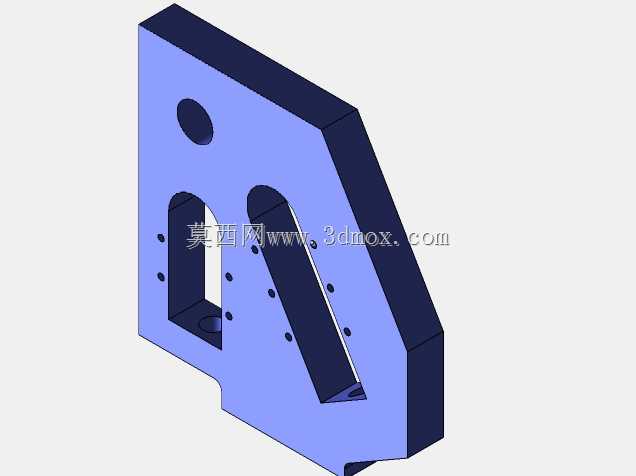

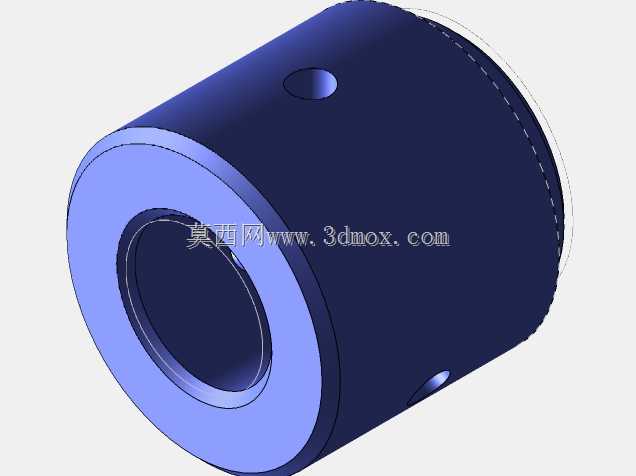

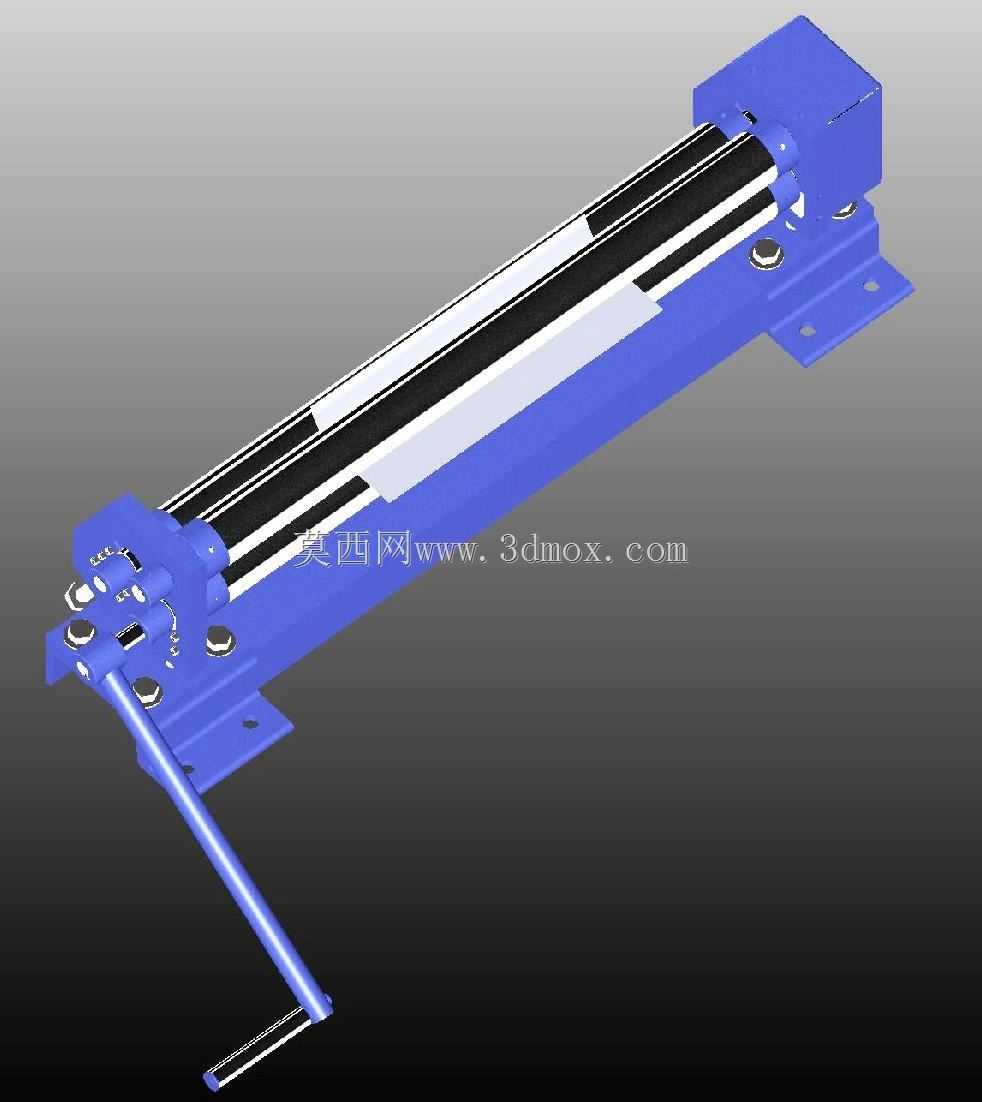

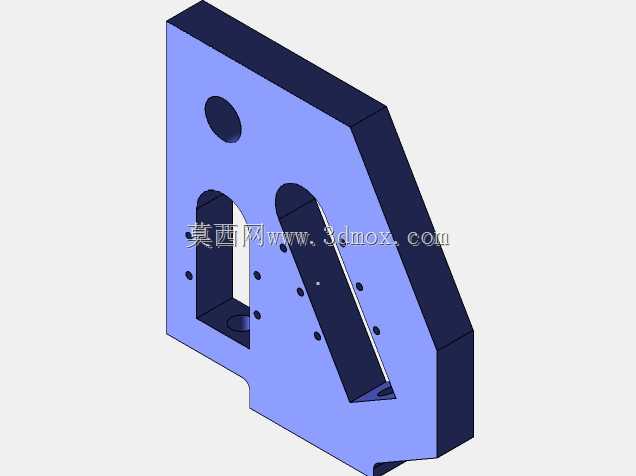

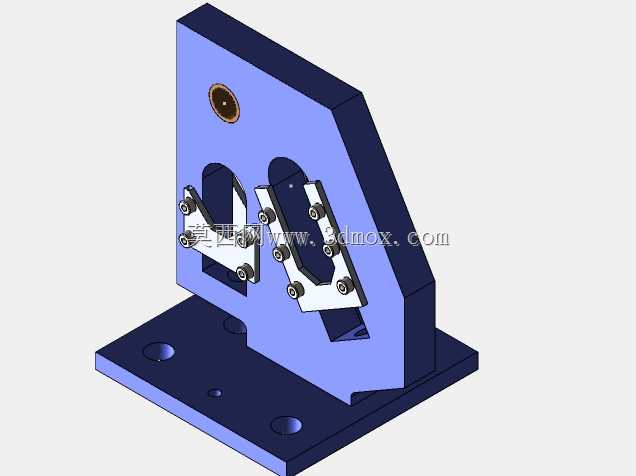

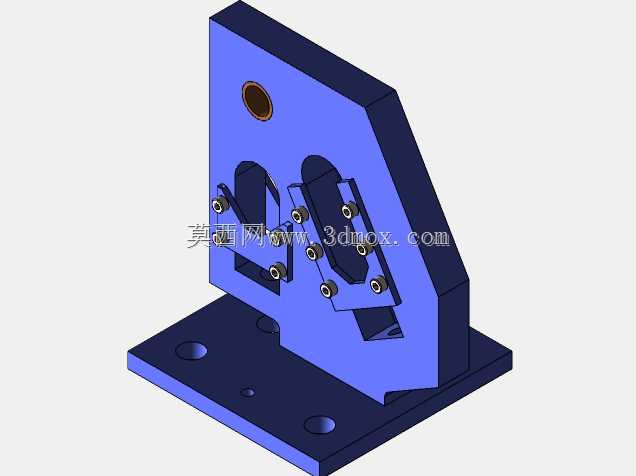

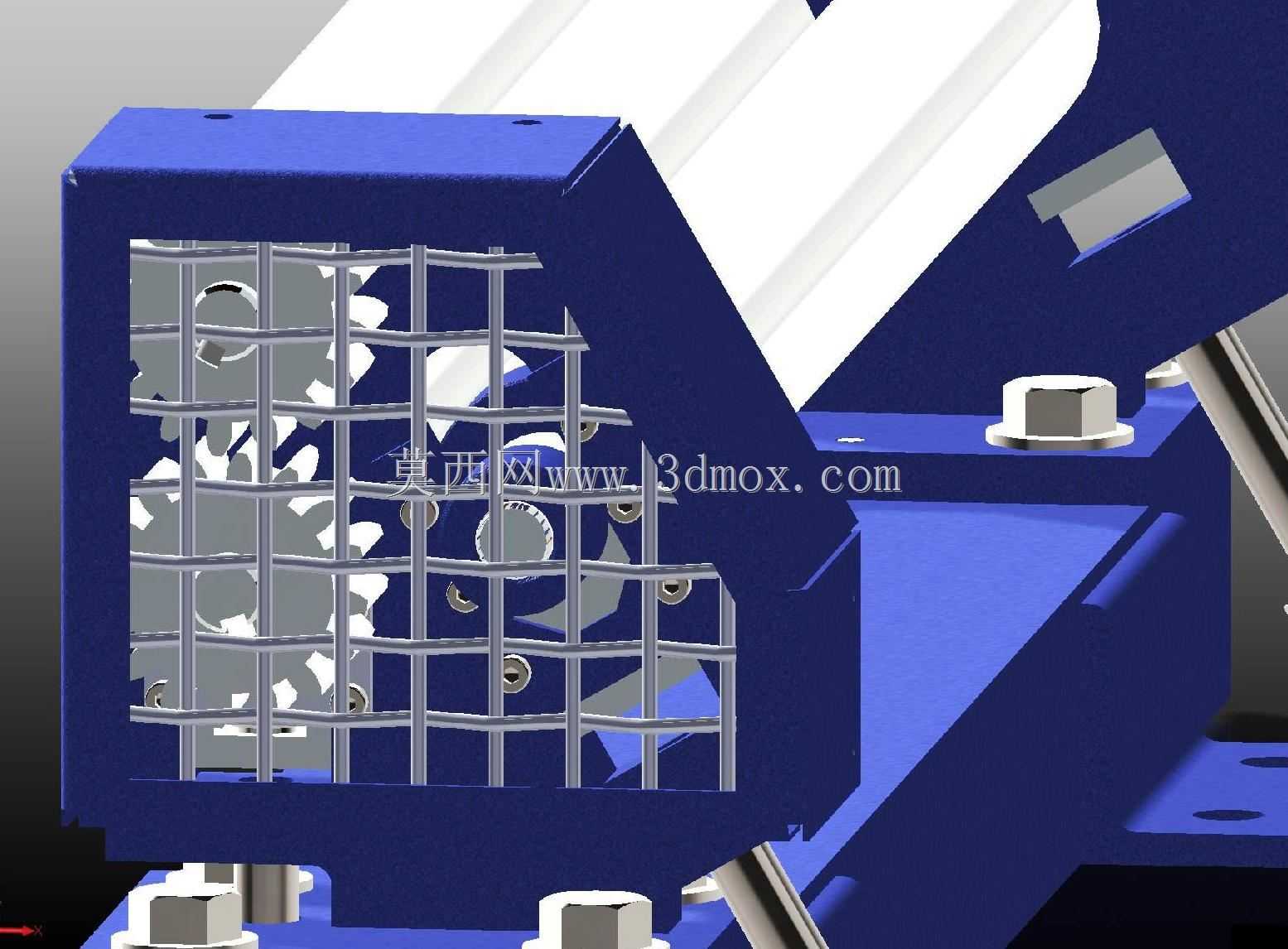

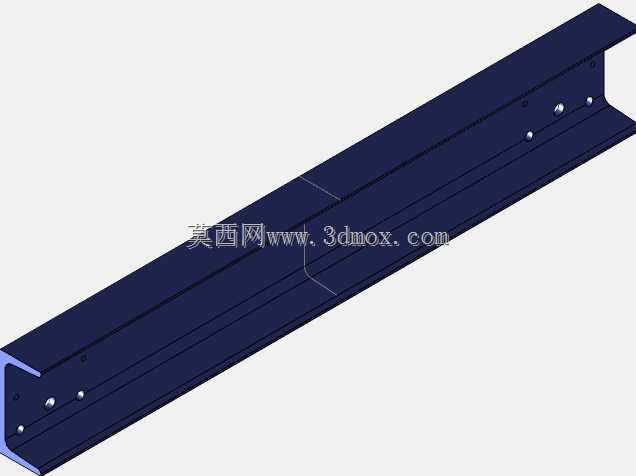

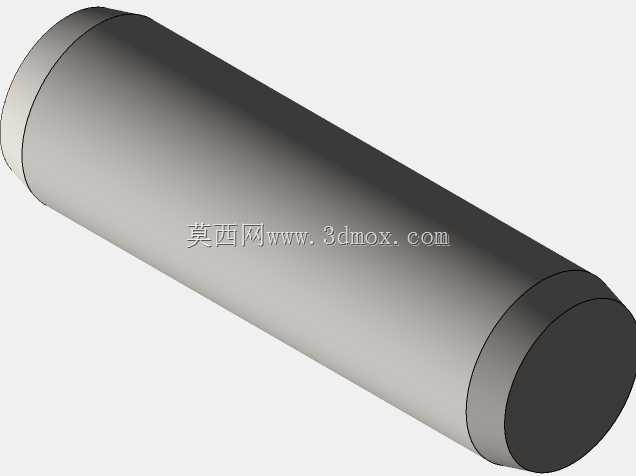

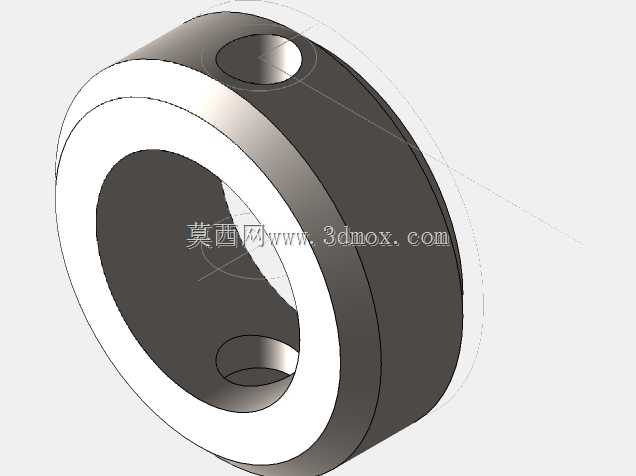

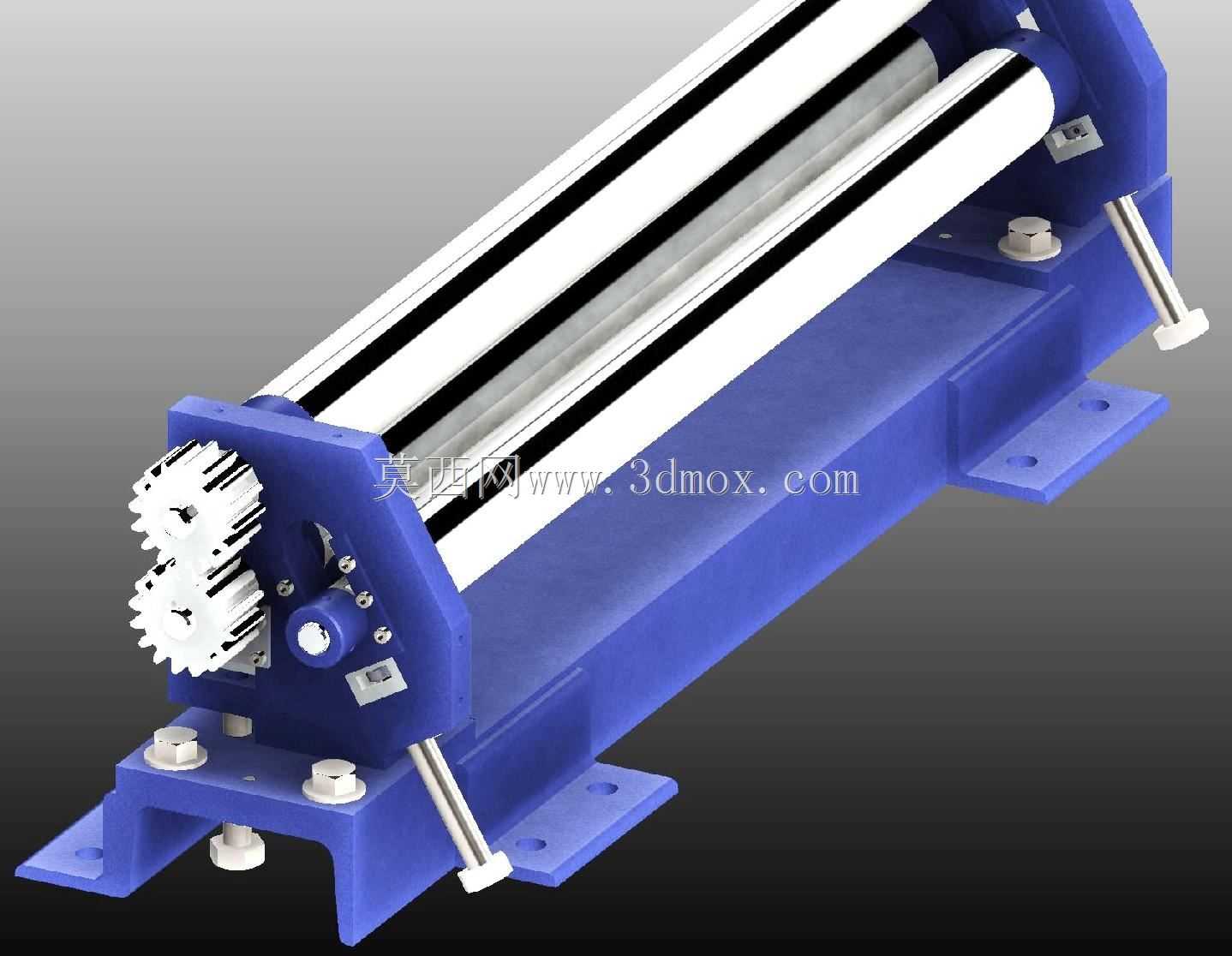

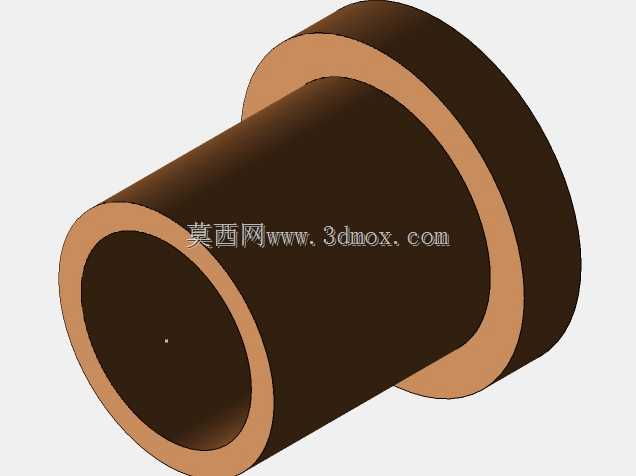

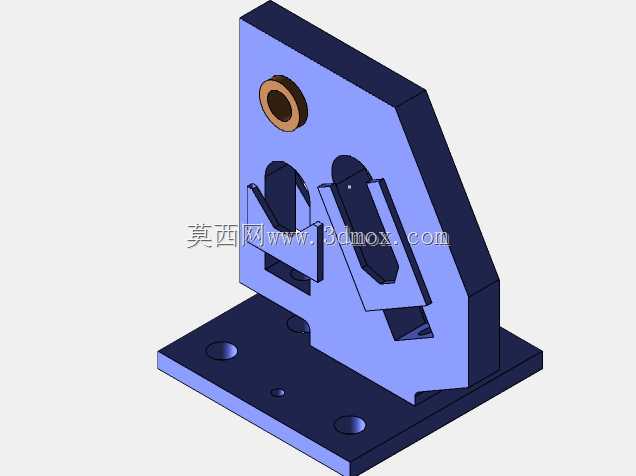

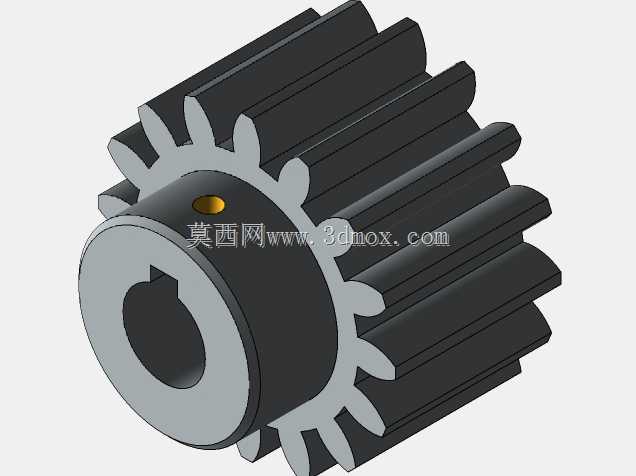

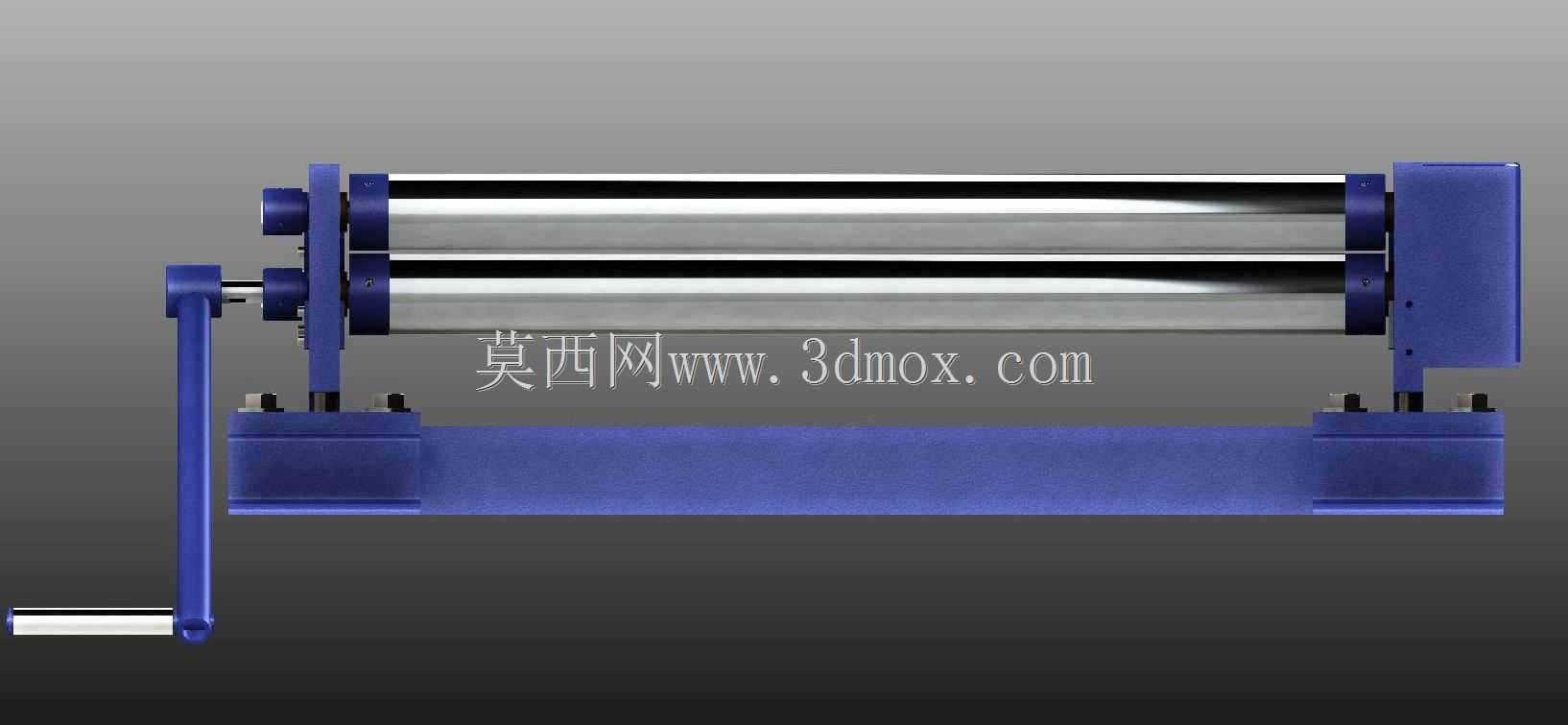

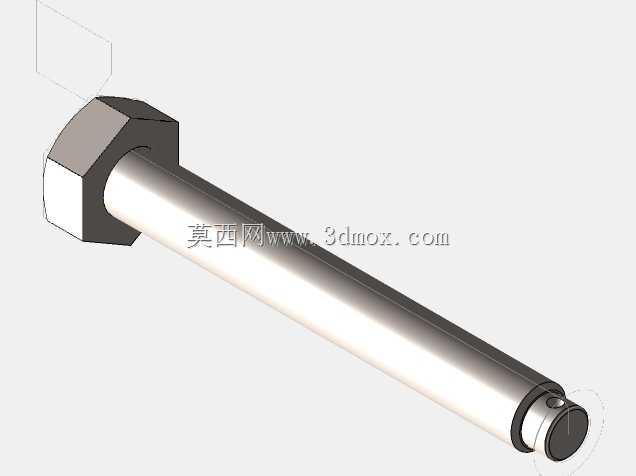

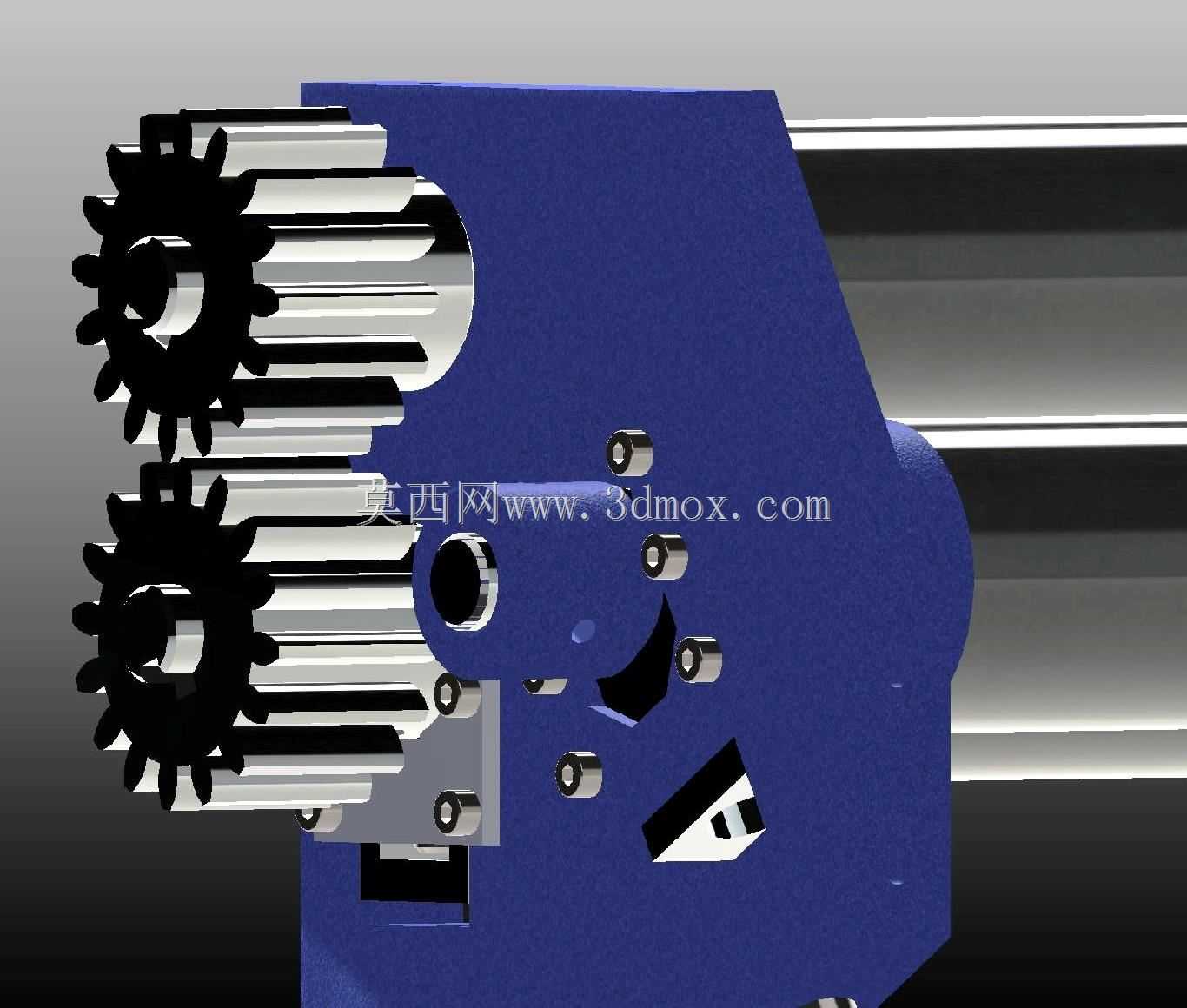

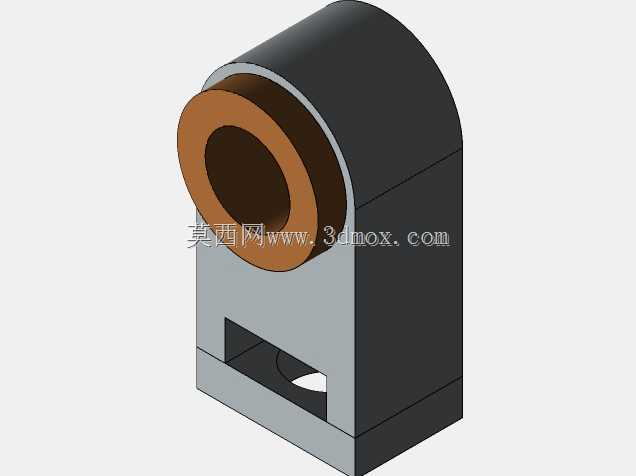

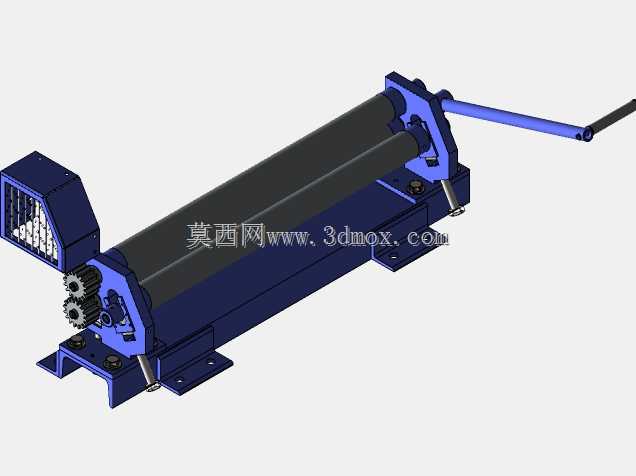

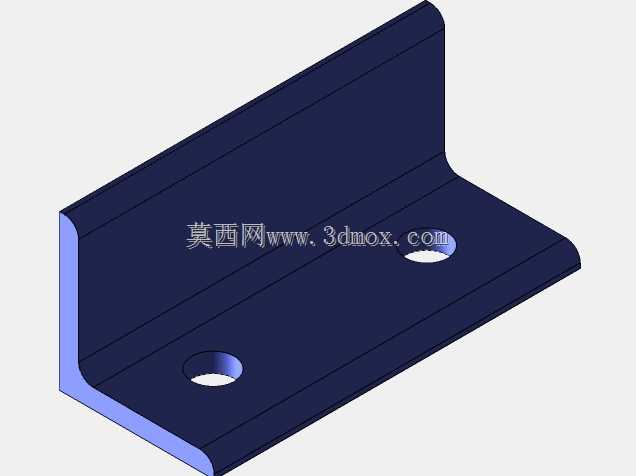

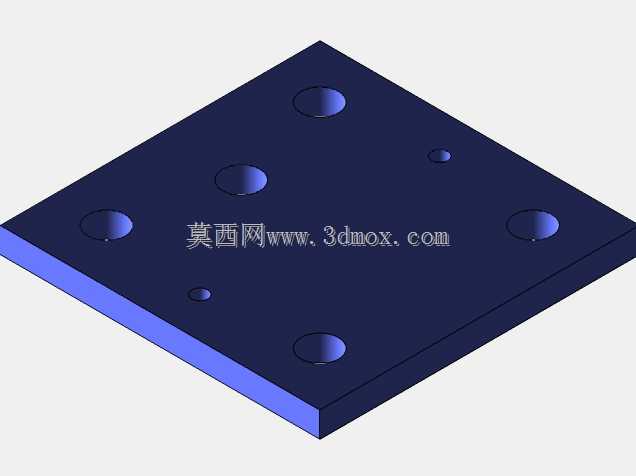

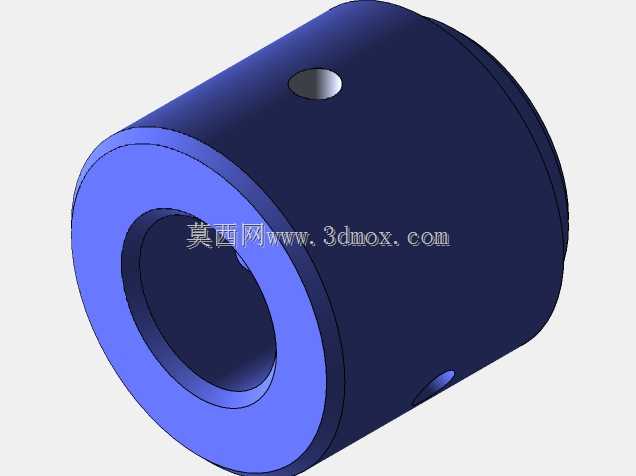

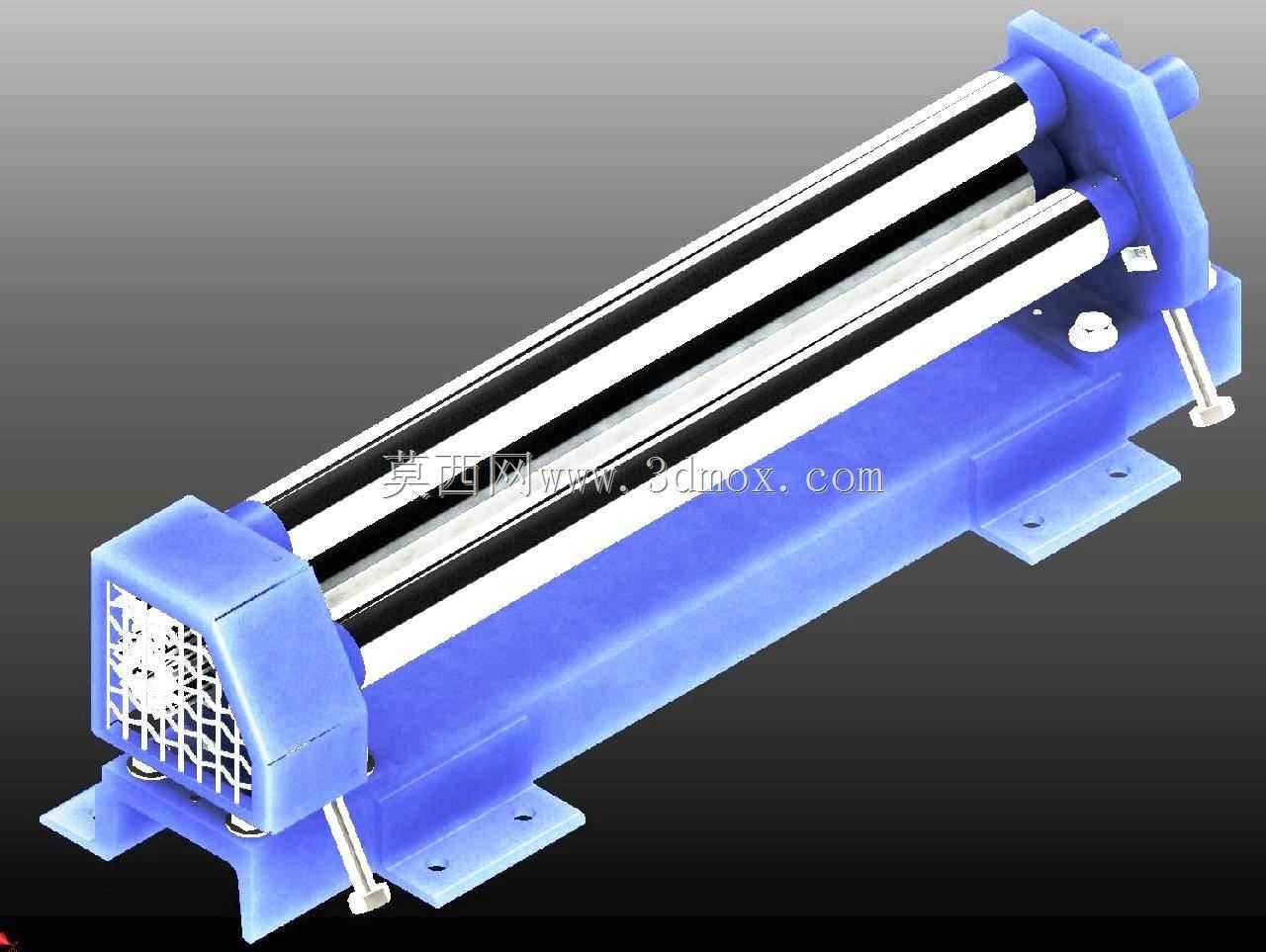

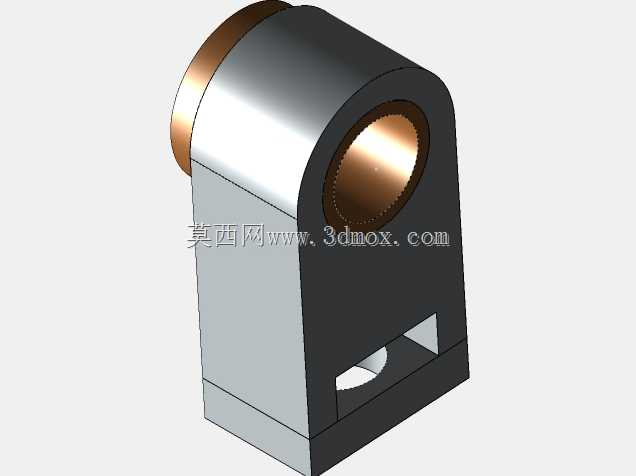

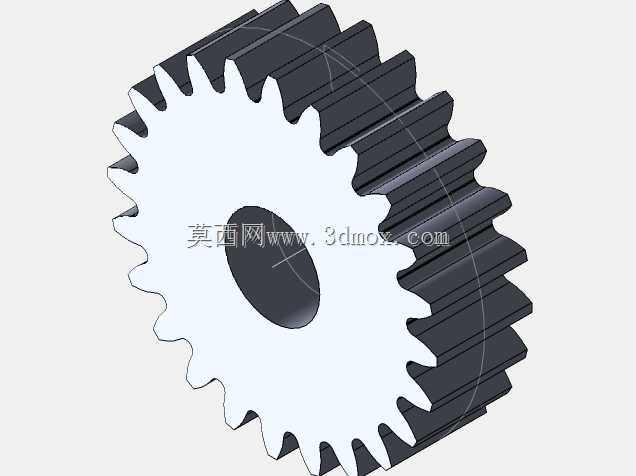

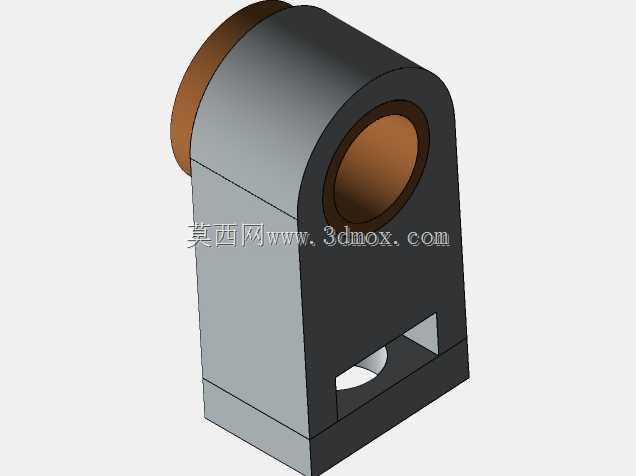

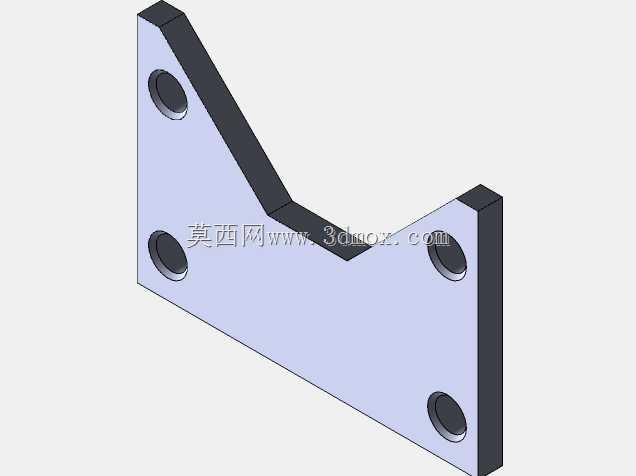

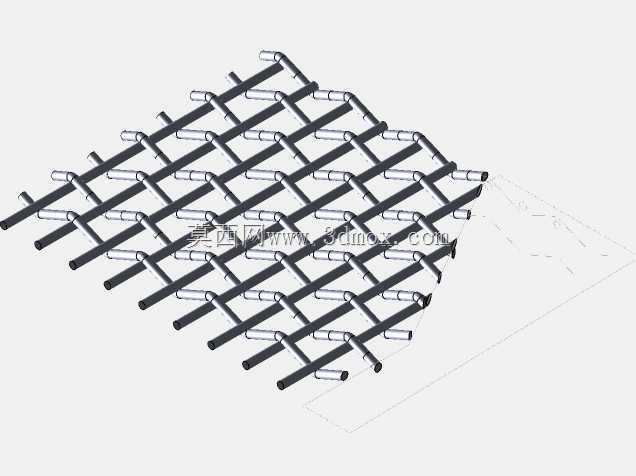

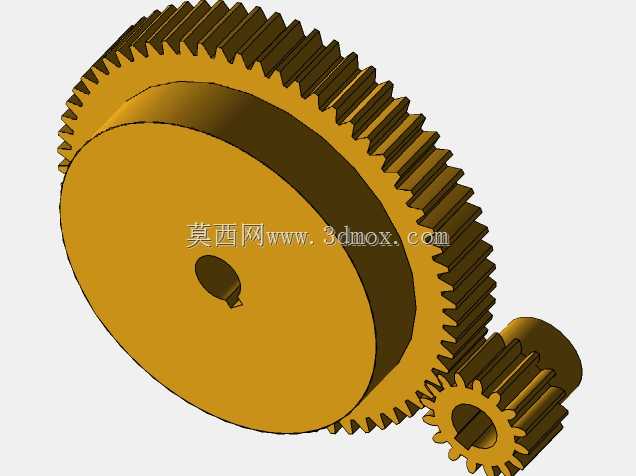

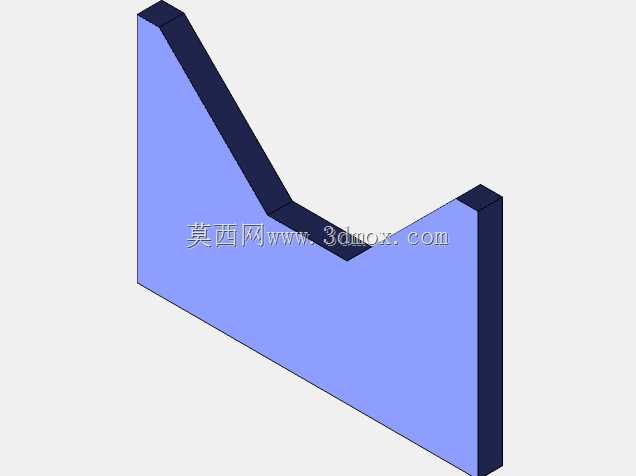

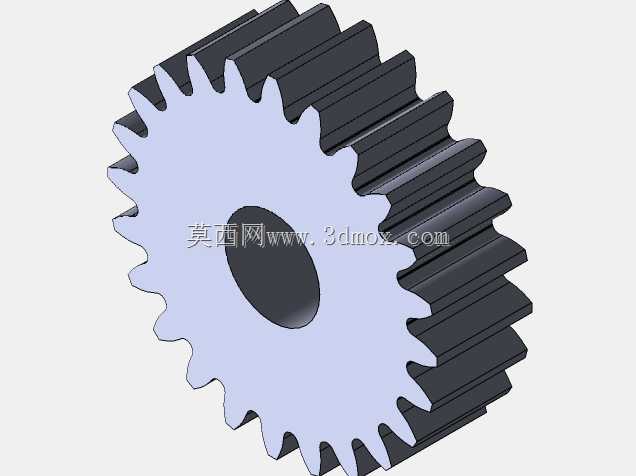

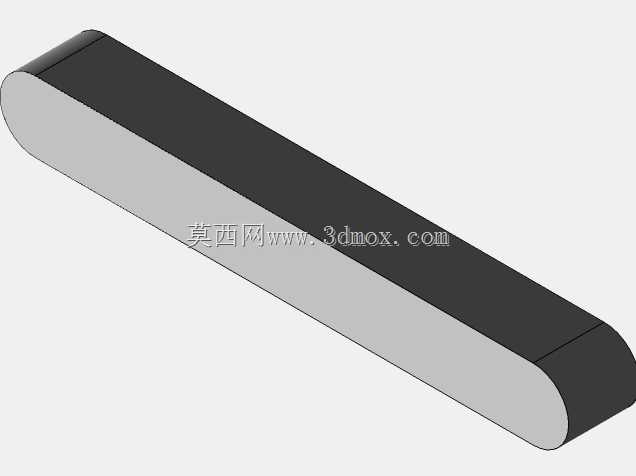

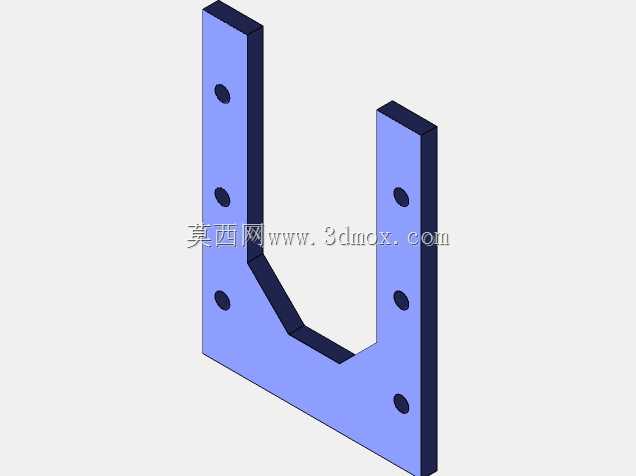

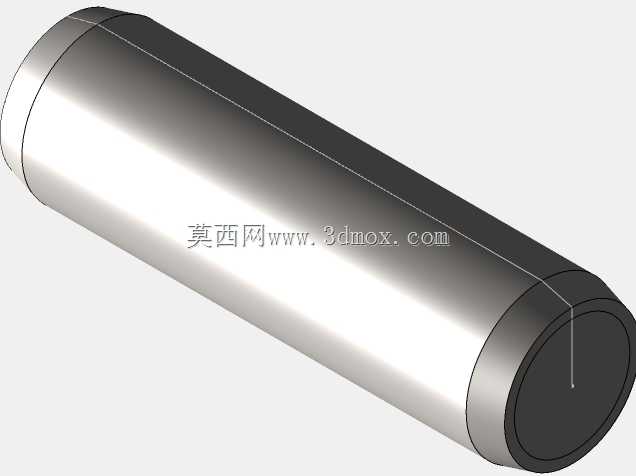

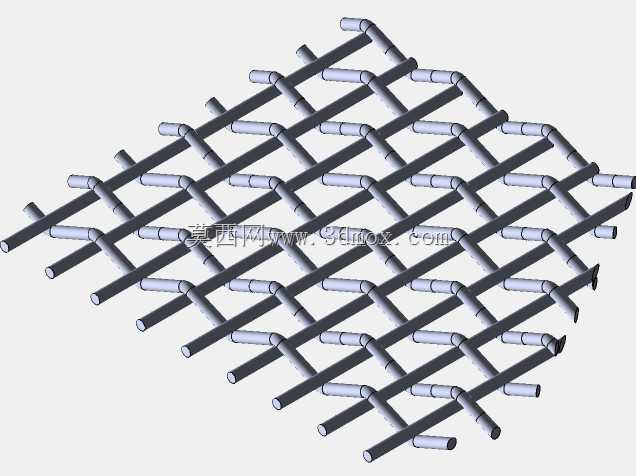

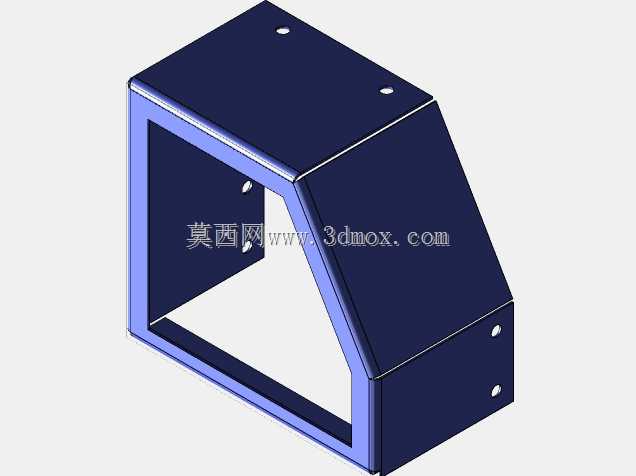

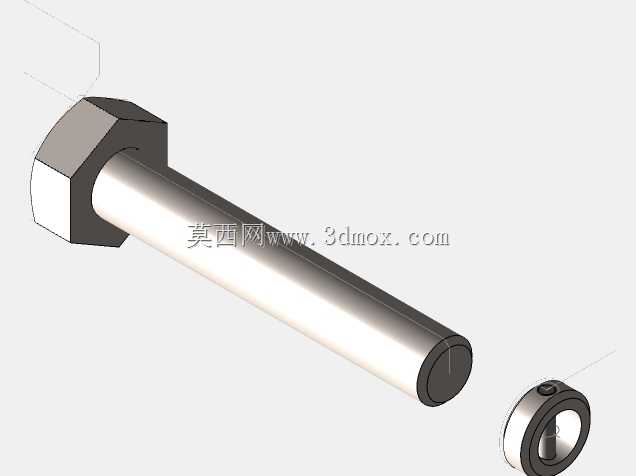

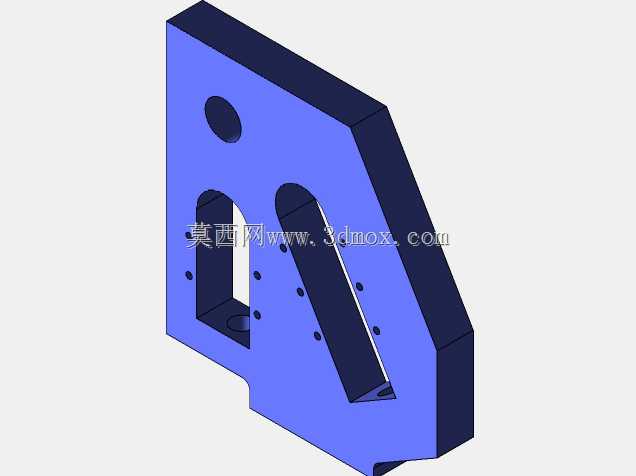

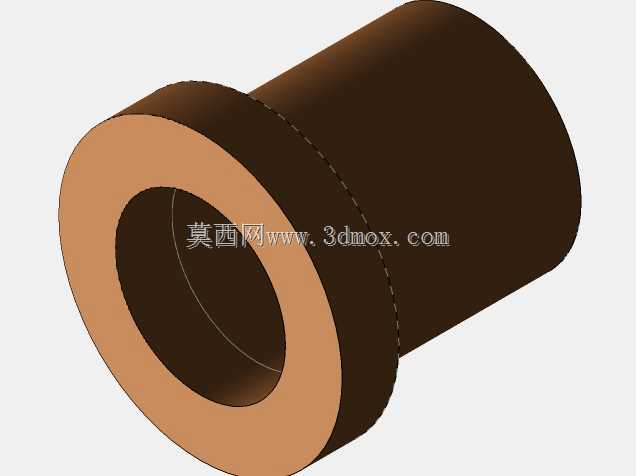

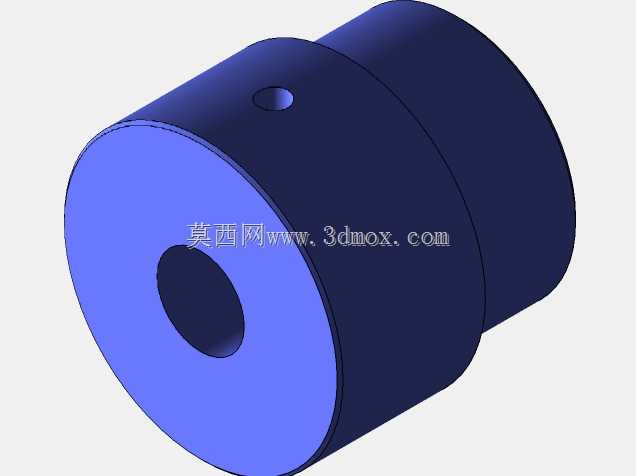

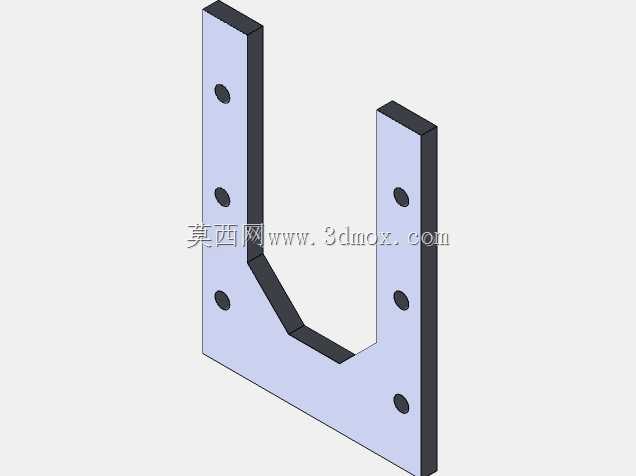

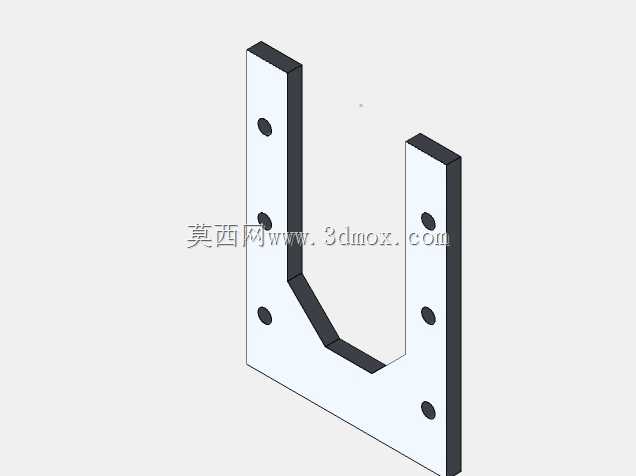

这款手动滑辊设备主要面向小型钣金加工场景、五金维修作坊、教学实训场景以及小规模金属制品生产环节使用，能够完成薄金属板材的卷弧、卷圆以及小曲率半径的弯曲成型作业，无需外接动力源，依靠人力驱动即可完成加工操作，对于无供电的野外临时加工场景、小批量定制化钣金件生产场景有着极强的适配性，能够有效降低小型加工场景的设备投入成本，同时避免大型电动卷板设备加工小件时的能耗浪费与操作冗余。设备核心采用三辊平行排布的结构设计，三根平行辊轴采用高硬度耐磨金属材质制作，表面做精磨处理，既能够保证辊面与板材接触时的摩擦力足够带动板材进给，也能避免辊面划伤板材表面影响成型件外观质量；两侧端座采用一体式铸造结构搭配加强筋设计，能够承受辊轴压弯板材时的径向作用力，避免长期使用出现端座变形导致辊轴平行度偏差，影响成型精度。设备底部设置带安装孔的一体式固定底座，安装时可通过螺栓将整机固定在工作台面或者专用支架上，安装边界预留足够的操作空间，进料侧与出料侧均留出足够的板材托举空间，避免长板材加工时出现剐蹭干涉；设备侧方设置调节手轮结构，可通过转动手轮调整下辊与上辊的间隙，适配不同厚度的金属板材加工需求，同时可通过调整辊轴的压下量控制板材弯曲的曲率半径，操作逻辑简单直观，无需复杂的参数调试，操作人员经过简单讲解即可上手操作。设备的驱动端设置防护网结构，将传动齿轮结构完全封闭在防护壳内部，避免操作过程中衣物、工具卷入传动结构造成安全隐患，整体结构紧凑，占用工作台面面积较小，移动搬运也较为便捷，既可以固定在工位长期使用，也可以根据加工需求临时转移作业位置。在设计过程中充分考虑手动操作的施力特性，操作手轮的握持位置与施力角度经过优化，降低操作人员长时间作业的疲劳感，同时辊轴的传动比经过匹配，手动转动时的进给速度平稳可控，能够避免进给速度过快导致板材弯曲成型出现褶皱、曲率不均的问题，成型后的板材圆弧过渡顺滑，无明显压痕与棱边，能够满足常规通风管道、小型筒体、五金护罩、工艺金属构件的加工精度要求。
