有机废弃物压制成型型煤压制设备结构

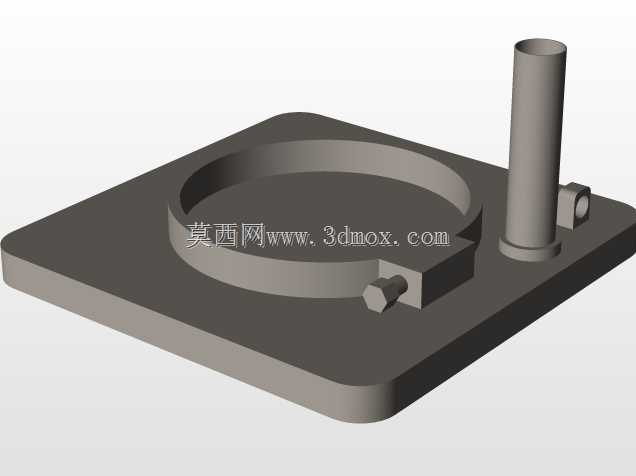

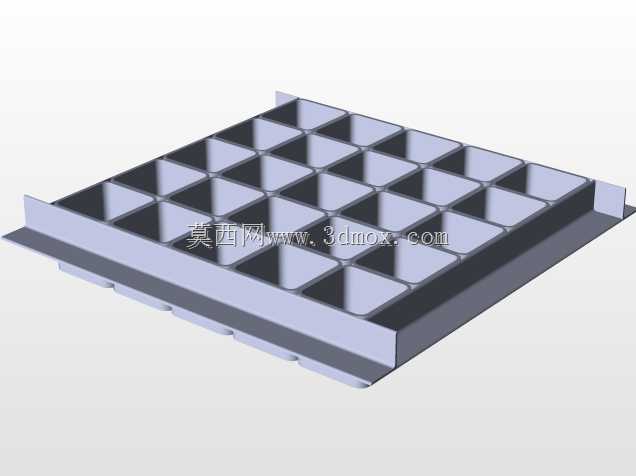

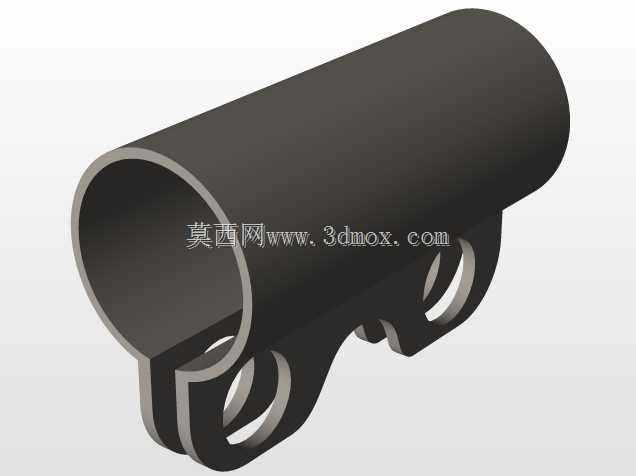

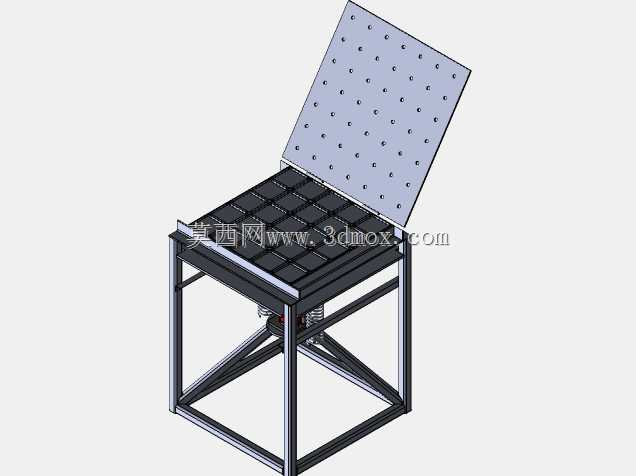

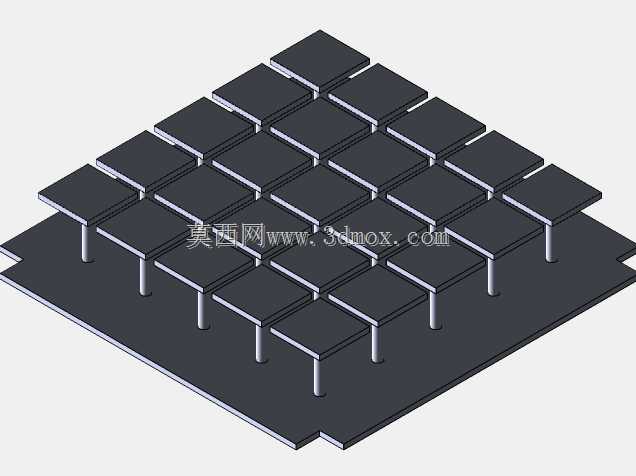

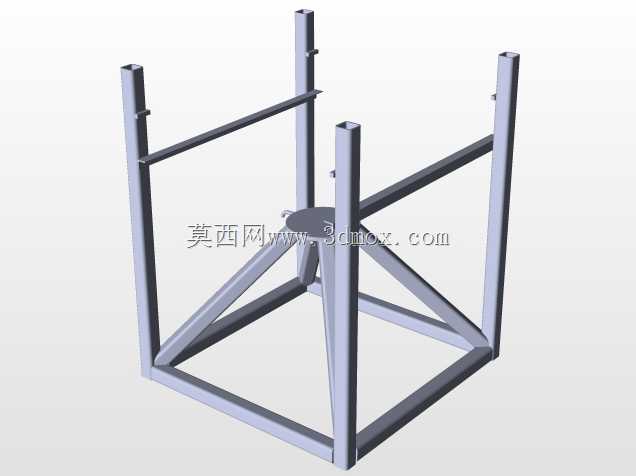

这款压制成型设备主要面向农林有机废弃物资源化处理场景，可将咖啡壳、可可壳、土豆加工残余物等散状有机废料压制成规则煤块，适配小型生物质燃料加工点、农庄废弃物处理站点的生产需求，解决散状废料储运不便、燃烧效率低的实际问题。设备核心压制单元采用8吨液压千斤顶作为动力输出源，相比电机驱动的压制结构，无需配套复杂电控线路，在供电不稳定的偏远作业场景也能正常使用，维护门槛更低。成型模腔采用阵列式排布设计，单次合模可完成25块型煤的压制作业，模腔尺寸统一，压制出的成品块型规整，密度均匀，燃烧时热值释放稳定，不会出现散料堵炉的问题。上模翻转板采用带密集定位孔的平板结构，合模时可通过孔位快速对齐下模型腔，开模时翻转结构可直接将成型后的煤块带出模腔，无需额外设置顶出机构，简化了整体传动链路。机架部分采用方管焊接的框架式结构，底部设置交叉斜撑加强筋，可承受液压千斤顶输出的满吨位压制力，不会出现机架变形、开焊的问题，框架底部预留了千斤顶安装位，液压部件完全内嵌在机架内部，作业时不会出现外露部件剐蹭操作人员的安全隐患。上模翻转板与机架采用铰接连接，铰接位置设置了耐磨衬套，长期反复开合也不会出现铰接位松旷、对位偏移的问题，下模直接固定在机架顶部的安装平面上，安装面经过铣平处理，保证模腔与压制动力输出轴的同轴度，避免压制时出现偏载导致的模腔损坏。设备整体占地尺寸适配小型作业车间的摆放需求，底部框架可直接通过膨胀螺栓固定在水泥地面上，无需额外制作安装基础，进料、压制、出料的操作动线都在设备上部的作业平面完成，操作人员无需俯身操作，长时间作业的劳动强度更低。模腔部分采用可拆式固定结构，后续如果需要更换不同尺寸的型煤产品，只需拆卸下模的固定螺栓更换对应模腔即可，无需改动机架与液压动力部分，设备的适配灵活性更强。液压千斤顶的操作手柄延伸至机架侧方，操作人员站在设备侧面即可完成加压、泄压的操作，与成型作业区域保持安全距离，避免喷溅的废料伤到操作人员。上模板的密集孔位除了定位作用外，还可在压制过程中排出废料中的多余空气，避免压制成型的煤块内部存在气孔导致结构松散，提升成品的成型合格率。
