农用拖拉机驱动轮带轮毂结构设计

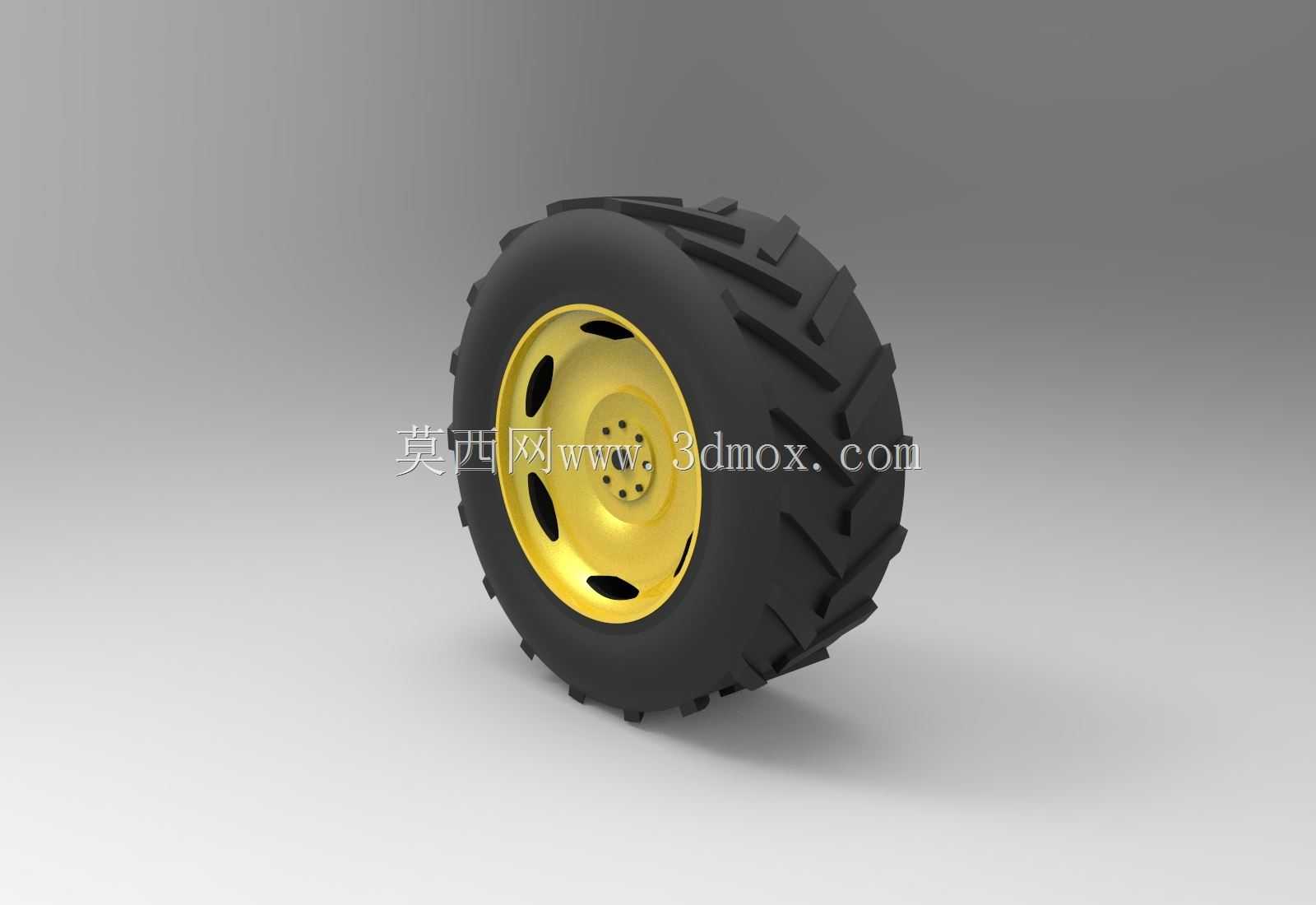

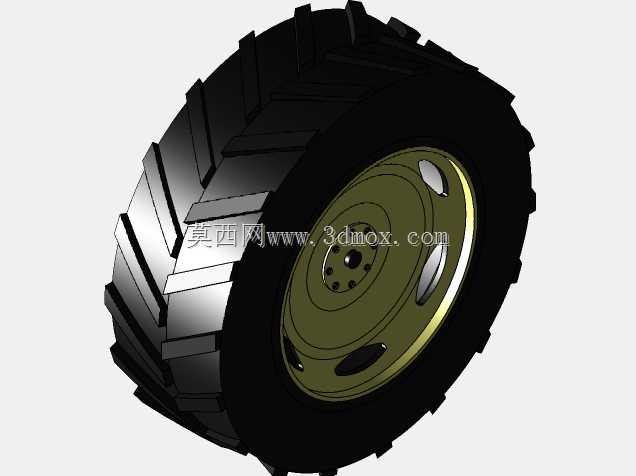

这款行走轮组件主要面向农用拖拉机的非铺装路面作业场景设计，针对农田、泥泞土路、松软耕地的通行需求做了专项结构优化，区别于公路运输类车辆的轮胎设计逻辑，核心目标是保障低附着路面下的抓地性能与负载能力，避免作业过程中出现打滑、陷车等影响农作效率的问题。从功能特性来看，轮胎胎面采用大角度加深人字花纹排布，花纹块的凸起高度、块间间距都经过适配性调整，花纹块边缘做了小角度倒角处理，既可以在松软土壤中嵌入土层获得足够附着力，也能在硬质路面行驶时减少花纹块的异常磨损，兼顾田间作业与短距离公路转场的使用需求；胎体采用加厚橡胶层结构，能够抵御田间作物根茎、碎石块的穿刺，降低作业过程中的爆胎风险。配套的轮毂采用冲压焊接结构的轮辋搭配辐板式轮辐设计，轮辐上开设的多个减重孔在不降低结构强度的前提下减少了整体重量，同时也为轮胎安装、制动系统散热预留了空间；轮辐中心的安装孔位与螺栓孔分布完全匹配拖拉机驱动桥的输出法兰尺寸，安装定位面的平面度公差控制在合理范围内，保证装配后轮胎的径向跳动、端面跳动符合行走系统的精度要求，避免行驶过程中出现异常抖动。设计过程中优先考虑了部件的互换性，轮辋与轮胎的配合尺寸符合通用农业机械行走部件的规格标准，后期更换轮胎或者轮毂时无需对桥体结构做额外改装；轮胎与轮辋的配合边缘做了密封结构优化，充气后能够保证足够的气密性，减少日常使用中的补气频次。从安装边界来看，轮组的整体宽度、外径尺寸适配对应马力段拖拉机的轮拱空间，转向时不会与车架、挡泥板等周边部件发生运动干涉，轮辐的安装距参数匹配驱动桥的轮距设计要求，能够满足不同垄距农作物的作业通行需求。整体结构没有冗余设计，所有结构特征都服务于农用场景的实际使用需求，既可以作为整机设计的配套行走部件参考，也能作为现有农机轮组维修更换的结构参照，建模过程中还原了胎面花纹的细节特征、轮毂的安装孔位与焊接结构，能够直接用于装配干涉检查、运动仿真验证等设计环节。
