拖拉机前端装载铲斗结构设计

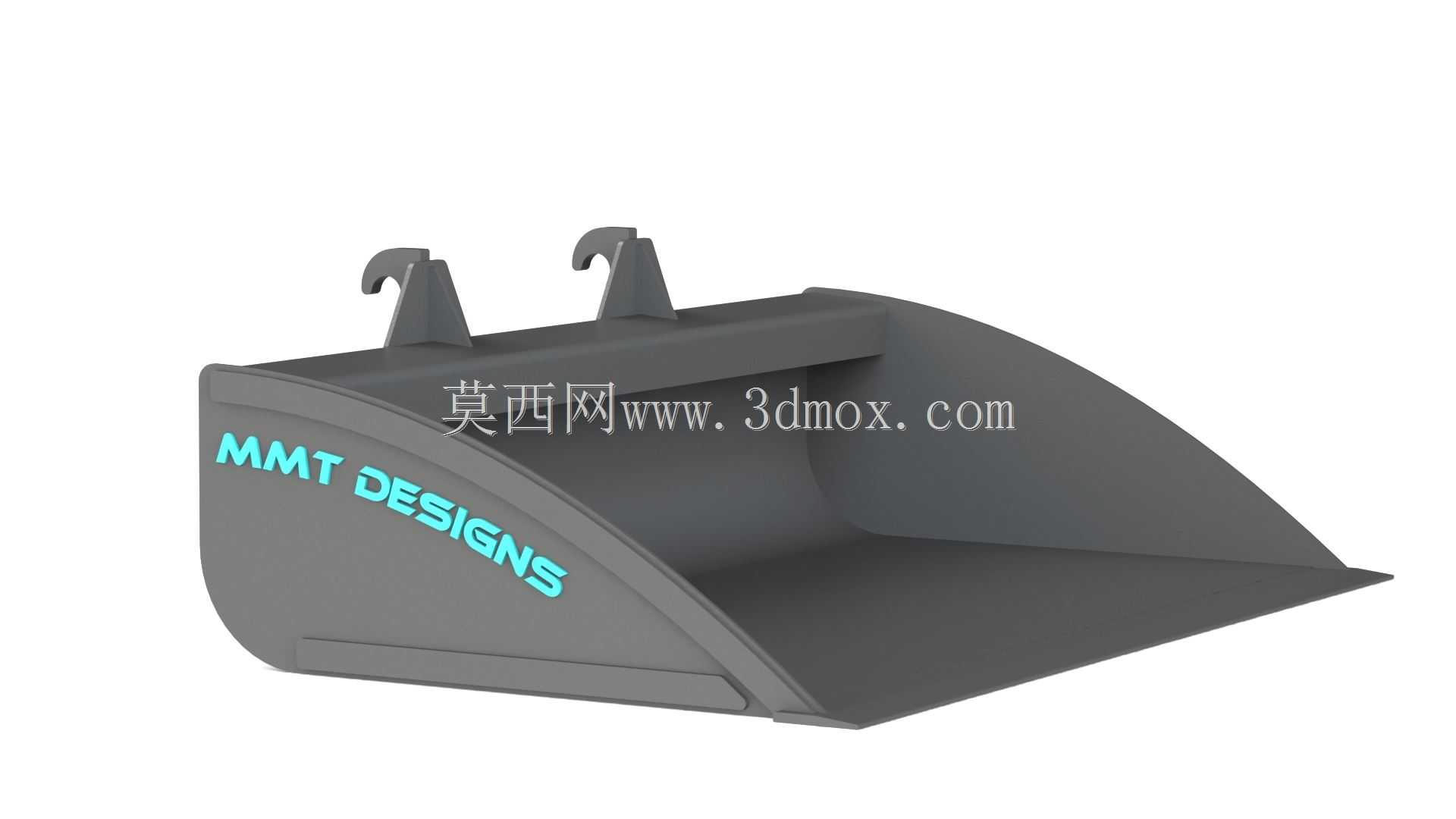

这款前端装载铲斗主要适配中小马力轮式拖拉机，多用于农牧场日常散料转运、厩肥清理、土石方短距离驳运、粮堆摊整这类场景，在小型农田改造、庭院基建作业里也能替代部分专用装载设备，降低农户的设备采购成本。从结构设计来看，整体采用弧形斗背配合平直切削刃的构型，斗腔内部做了顺滑的圆弧过渡，没有突兀的直角结构，能减少散料粘附，卸净率比直角斗提升不少，尤其是装卸潮湿厩肥、黏质土壤的时候，不会出现物料卡滞在斗角的情况。顶部的两个挂接耳板做了加厚处理，挂接孔的同轴度公差控制在0.2mm以内，适配拖拉机前端快换挂架的标准安装尺寸，不需要额外改制挂接结构，拆装时单人就能完成对位锁定，日常转场换接其他属具也很方便。斗体两侧的侧刃做了外伸15mm的加宽设计，作业时能先于斗体切入料堆，减少斗侧壁的磨损，同时侧刃采用可更换的耐磨钢材质，磨耗后不需要整体更换斗体，只需要拆卸螺栓更换侧刃即可，大幅降低后期维护成本。斗底的加强筋沿切削刃方向横向布置，同时在斗背和挂接耳板的连接位置做了三角加强筋结构，能承受满载举升时的交变载荷，避免长期作业后耳板焊缝开裂、斗底变形的问题。设计时充分考虑了拖拉机的举升载荷边界，斗体整体采用轻量化设计，在保证结构强度的前提下，通过拓扑优化削减了非受力区域的板材厚度，整机匹配后不会出现前端过载翘头的问题，同时斗容控制在适配拖拉机液压系统流量的范围内，收斗、翻斗动作流畅，不会出现液压系统憋压的情况。切削刃采用耐磨合金钢材质，刃口做了30度的倒角处理，切入沙堆、土堆、粮堆时阻力更小，作业时不需要反复冲击料堆，能减少拖拉机液压系统的冲击负荷，延长液压元件的使用寿命。斗体表面的标识区域做了平整化处理，不会因为凸起结构造成物料堆积，日常清理也更方便。在实际作业场景中，这款铲斗既能完成散粮装车、厩肥清运这类农牧场常规作业，也能在小型基建场景里完成砂石料铲运、场地平整作业，适配性较强，针对欧款小型拖拉机的挂接接口做了尺寸匹配，安装后斗体的下沿离地间隙符合拖拉机的通过性要求，不会在行走时刮蹭田埂或者路面。
