工程运输用自卸车货厢结构设计

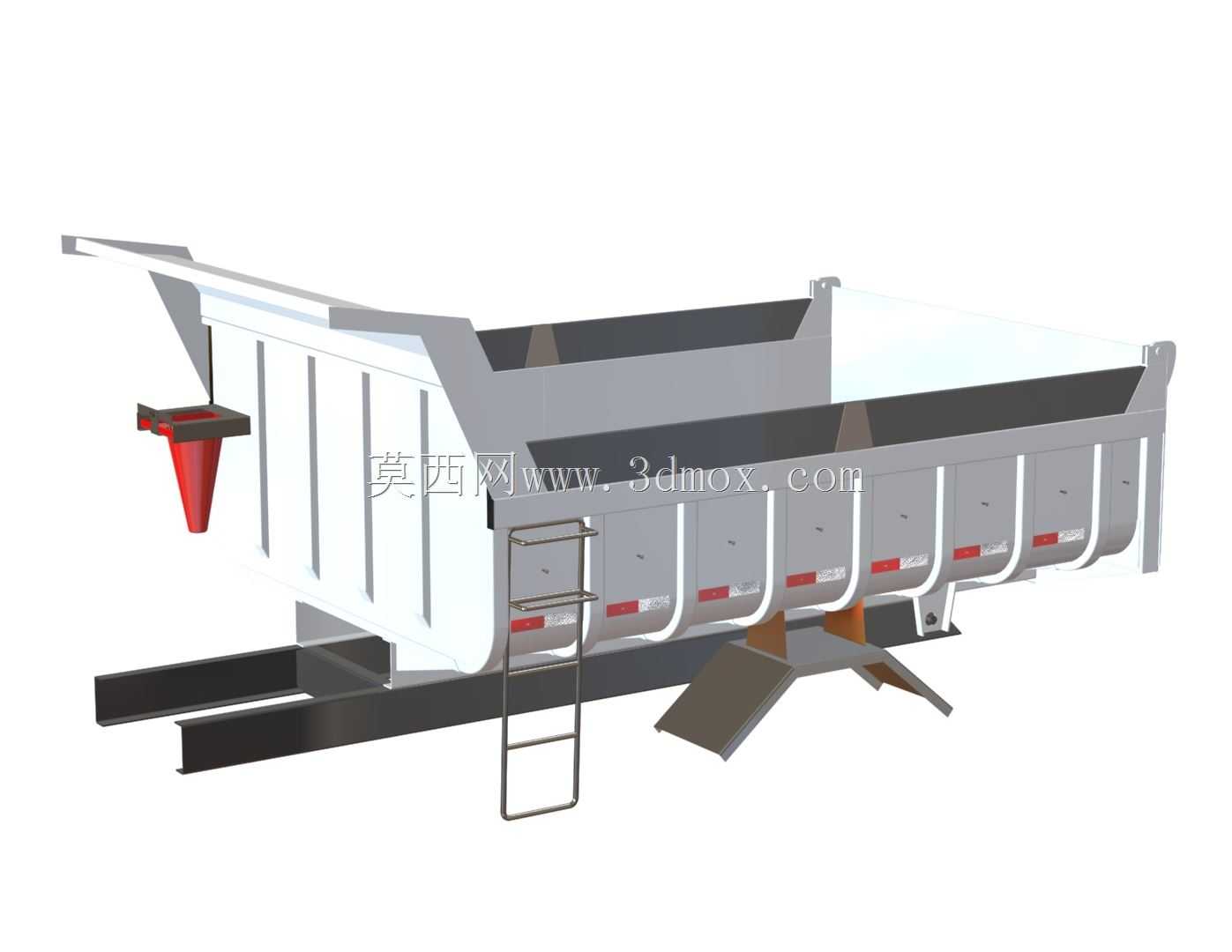

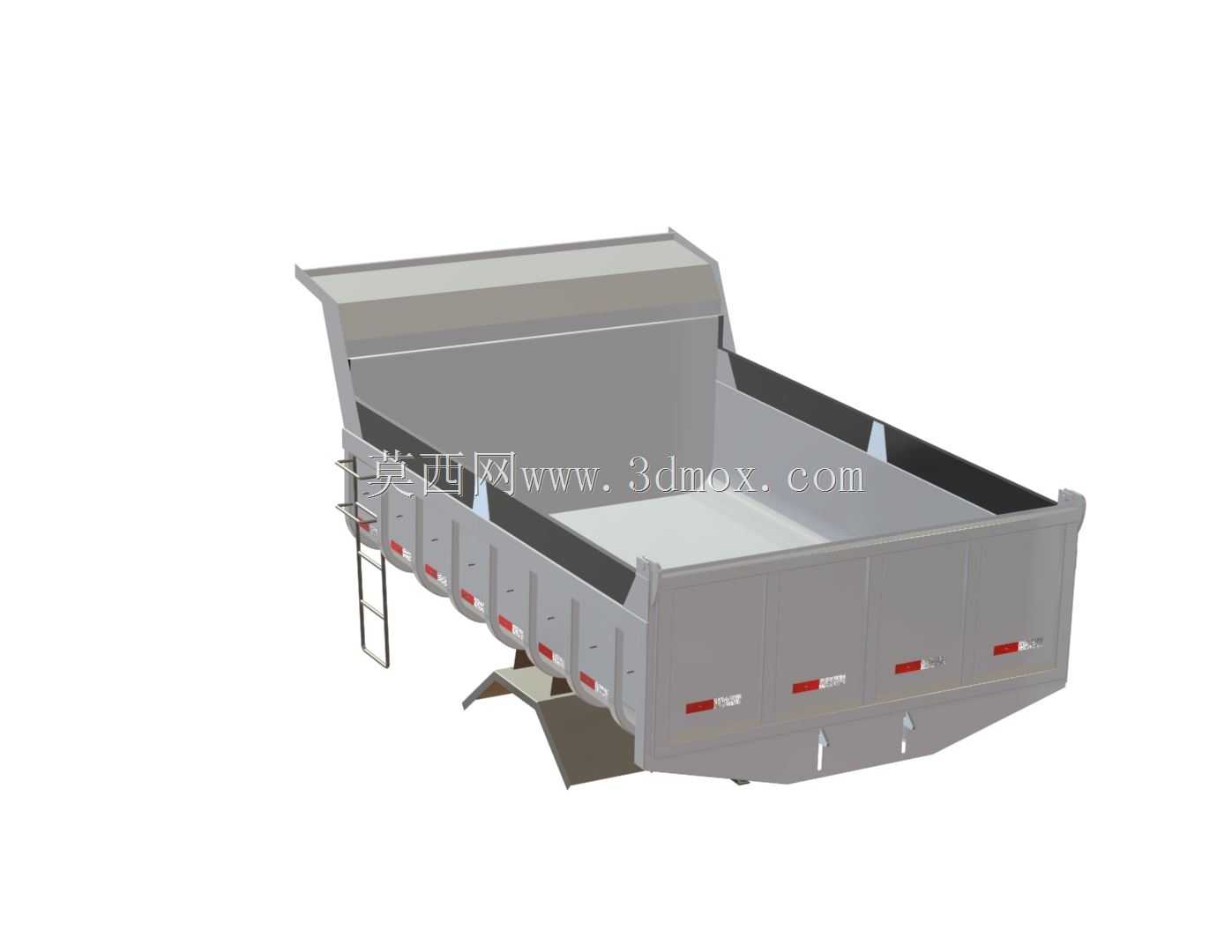

这款自卸车货厢结构主要面向散装物料短途转运场景，常见于矿山采掘现场物料倒运、基建工地土石方清运、市政工程渣土运输等作业环境，作为自卸车的核心承载上装部件，直接决定了车辆的装载能力与卸料作业效率。从结构设计来看，货厢主体采用高强钢拼焊成型，厢板外侧设置多道纵向加强筋，间隔均匀分布，可在满载砂石、矿石等高密度物料时，避免厢板受挤压出现鼓胀变形，同时兼顾结构减重需求，不会过度增加整车整备质量。货厢尾部采用铰接式尾门结构，配合锁紧机构，在运输过程中可保证尾门密封性能，防止细颗粒物料撒漏，举升卸料时尾门可随厢体倾斜自动开启，无需额外人工操作，适配工地快节奏作业需求。设计阶段充分考虑了安装边界约束，货厢底部的副梁连接位完全匹配常规自卸车底盘的安装孔位，可直接适配对应吨位的二类底盘，无需额外改制底盘结构，降低上装装配的工作量。货厢侧部设置的爬梯采用圆钢弯折焊接成型，踏步间距符合人体工程学要求，方便作业人员攀爬至厢顶进行物料平整、篷布覆盖等操作，爬梯与厢体侧梁采用螺栓连接，后期出现磕碰变形时可单独更换，无需切割焊接厢体主体。前部设置的导流与挡料结构，可避免举升卸料时物料向前滑落砸损驾驶室，同时优化了前部的受力传导路径，将举升时的集中载荷分散至整个副梁框架。底部的举升支座采用加厚钢板焊接，与副梁形成一体化受力结构，可承受多级液压缸举升时的大吨位推力，支座的铰接孔位同轴度公差控制在合理范围，避免举升过程中出现卡滞、偏载问题。厢体内部边角做圆弧过渡处理，减少卸料时的物料残留，尤其是运输黏性渣土、混凝土混合料时，不会在边角位置积料，降低人工清理的工作量。侧部的反光标识安装位预留平整，可直接粘贴或固定反光标识，满足道路运输的安全规范要求，后部的支撑支腿结构可在货厢单独存放、维修时提供稳定支撑，避免厢体侧翻。整个结构的受力分析经过多轮迭代，在额定载荷下各部位的应力均控制在材料许用应力范围内，同时针对矿山作业的恶劣工况，对易磕碰的厢板下沿、侧部边缘做了加厚处理，提升结构的抗冲击性能，延长上装的使用寿命。
