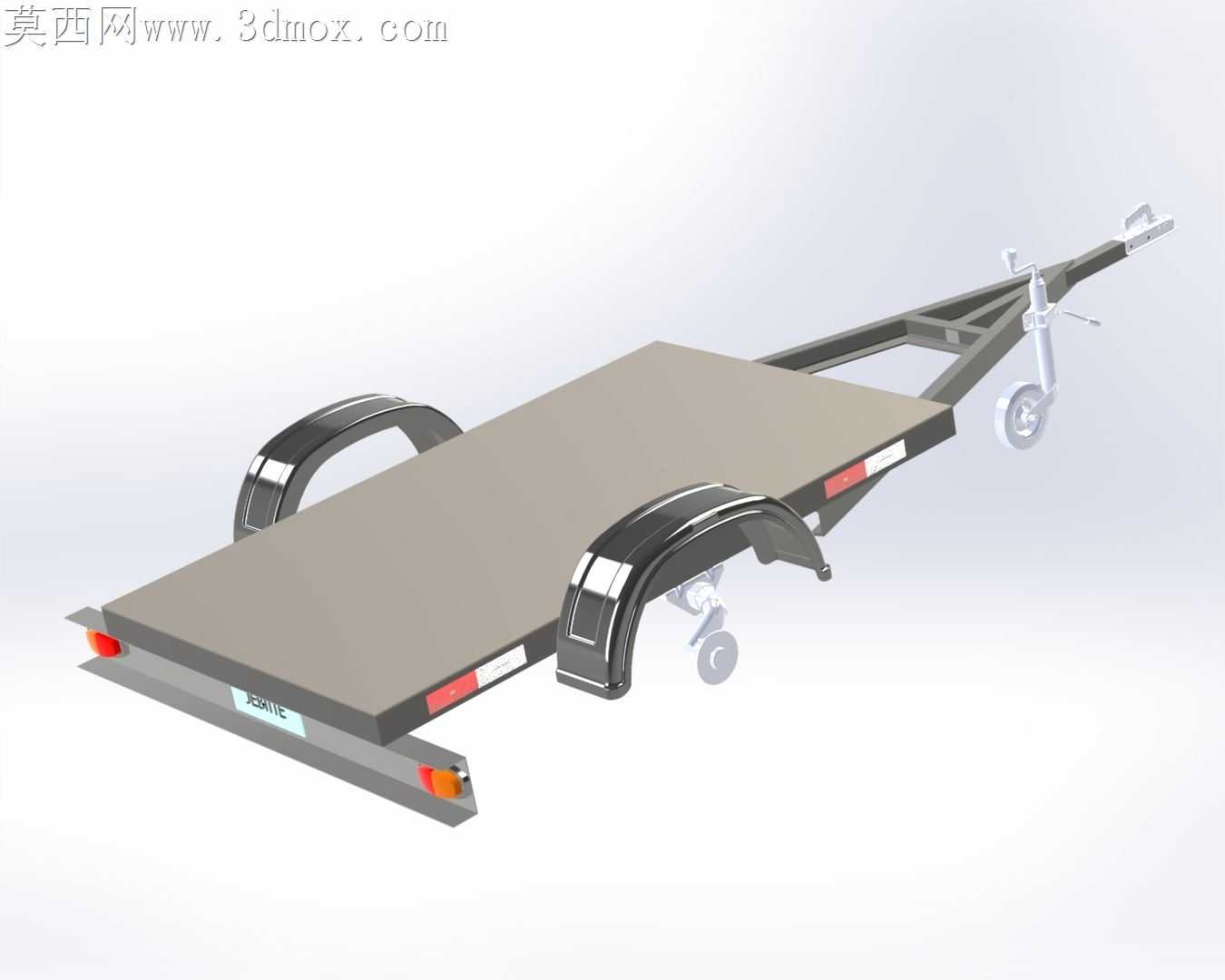

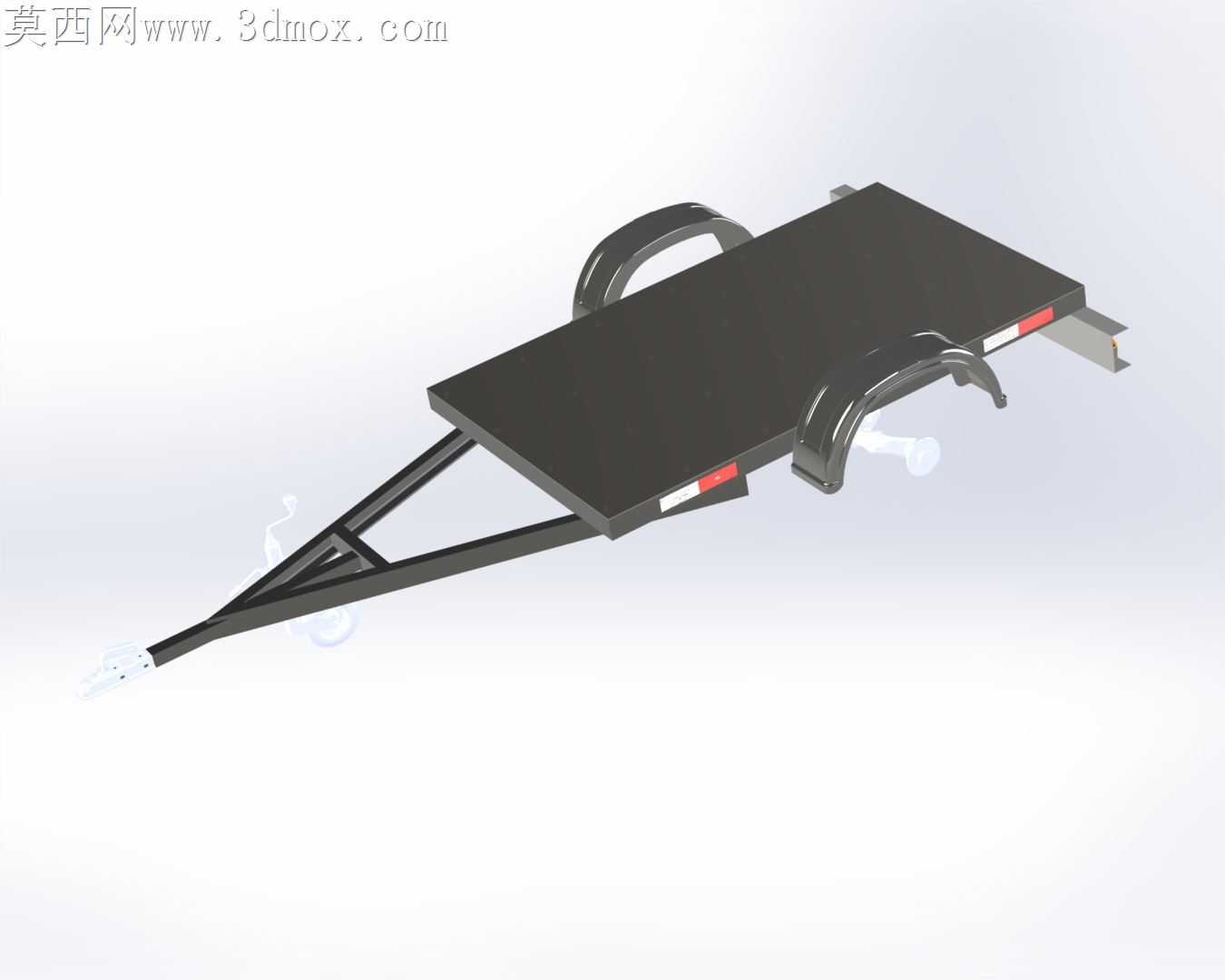

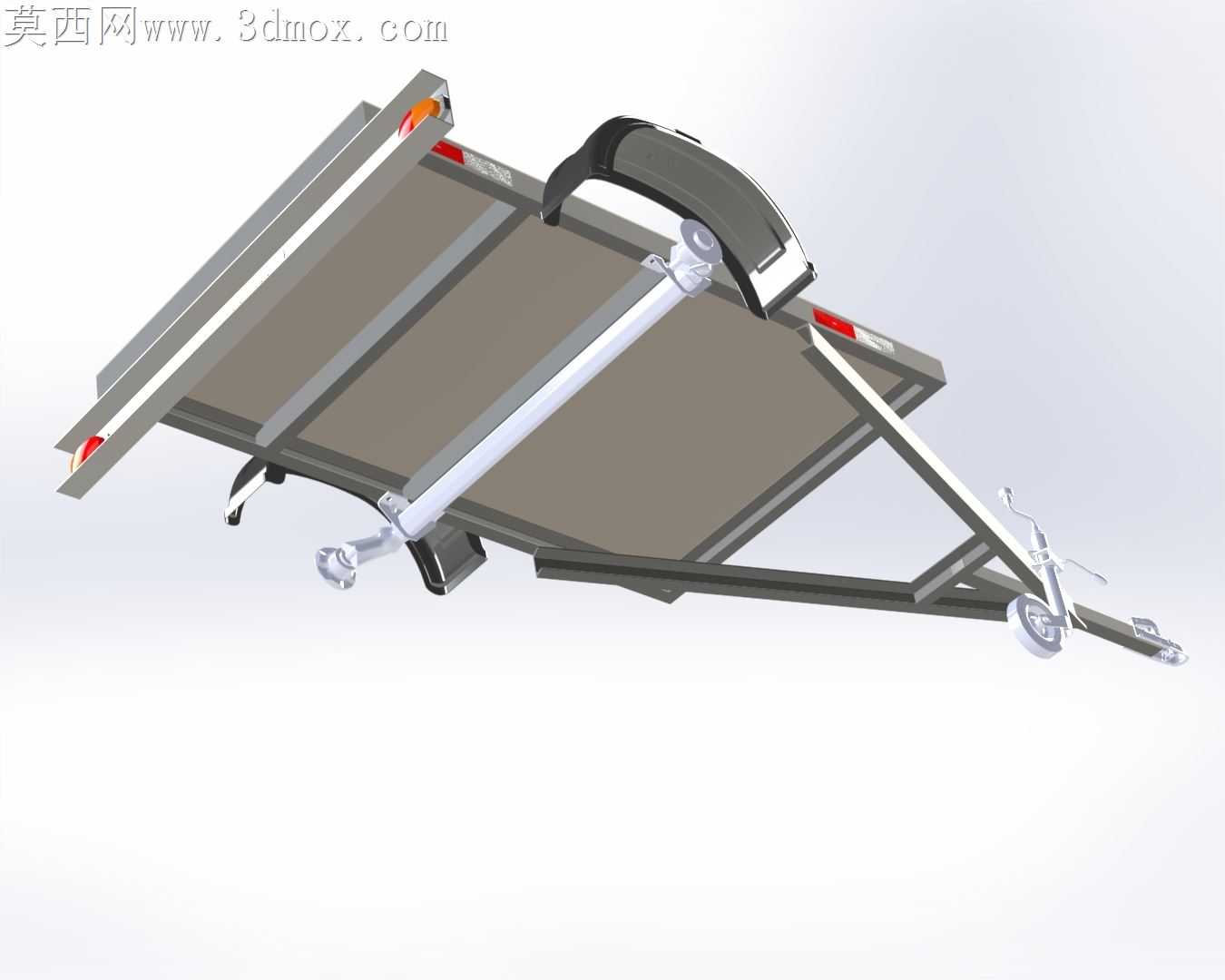

单轴平板牵引拖挂运输车架结构

短途转运场景里的小型拖挂，最容易被忽略的隐患集中在牵引架与主车架的连接焊缝处，常规等截面直梁在频繁启停的拖拽载荷下，焊缝热影响区很容易出现疲劳裂纹，这款车架在牵引架过渡段做了变截面收窄设计，两根纵梁从平板前端向内收束汇聚到牵引连接座，分散了拖拽时的集中应力，避免直角连接带来的应力突变。主承载平板采用整幅平面结构，没有多余的凸起加强筋，既方便装载不同尺寸的货物，也给后续加装固定绑带环、防滑垫预留了平整的安装基面，轮拱位置的弧形护板没有直接焊接在平板底面，而是通过独立的支架固定在纵梁外侧，就算行驶中轮胎带起碎石击打护板，冲击力也不会直接传递到平板承载面，不会造成平板局部变形。前端的手摇支撑支腿没有采用常见的垂直直装结构，而是带一定倾斜角度固定在牵引架下方，驻车时支腿落地能同时承受垂直方向的重力和水平方向的窜动，不会因为地面轻微不平出现支腿滑脱的情况。尾部的灯光组件嵌入安装在纵梁后端的矩形槽内，接线走线全部藏在纵梁的空腔里，不会裸露在外被货物剐蹭，也避免雨天泥水浸泡线路造成短路。轮轴安装位在纵梁上预留了长条形调节孔，后期更换不同尺寸的轮胎时，可以微调轮轴前后位置，平衡前后轴荷，避免牵引头下压力过大或者过小导致行驶摆头。车架所有外露的棱边都做了小尺寸倒角处理，没有尖锐的飞边，不管是装载作业还是日常维护，都不会剐蹭操作人员或者货物外包装。牵引连接座的销孔位置做了加厚衬套设计，频繁拆装牵引销也不会磨损主架本体，衬套磨损后单独更换即可，不用整体修复车架，大幅降低后期维护成本。
