三向倾卸多方位物料转运卸料车结构

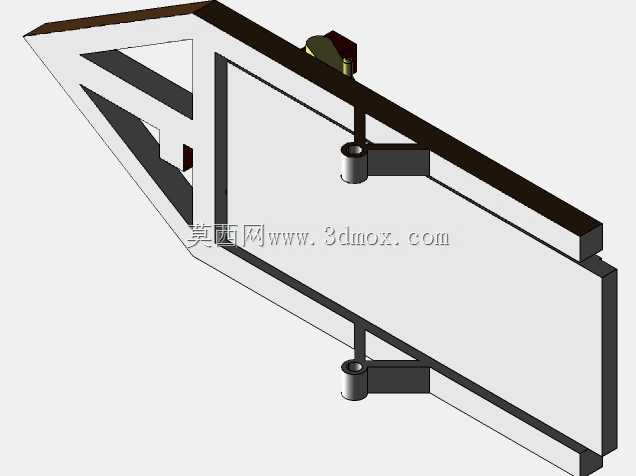

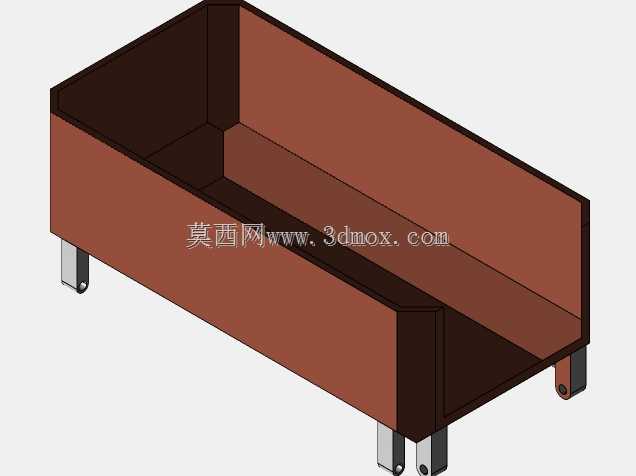

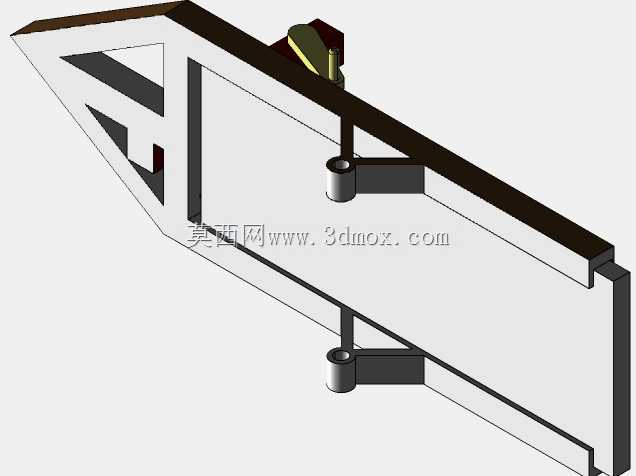

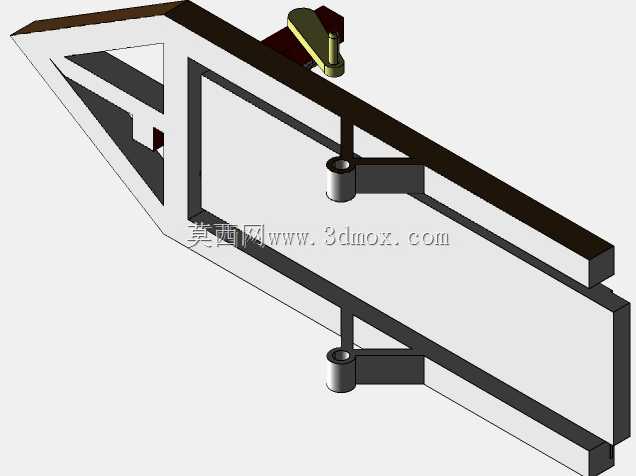

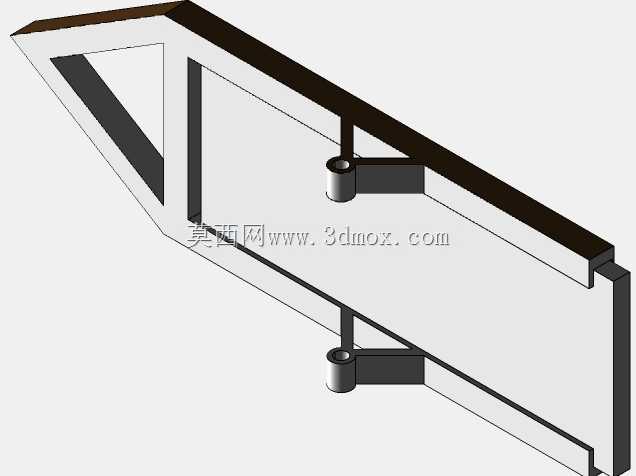

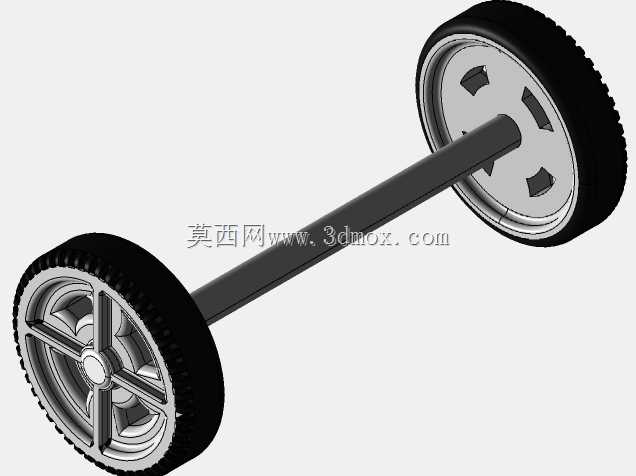

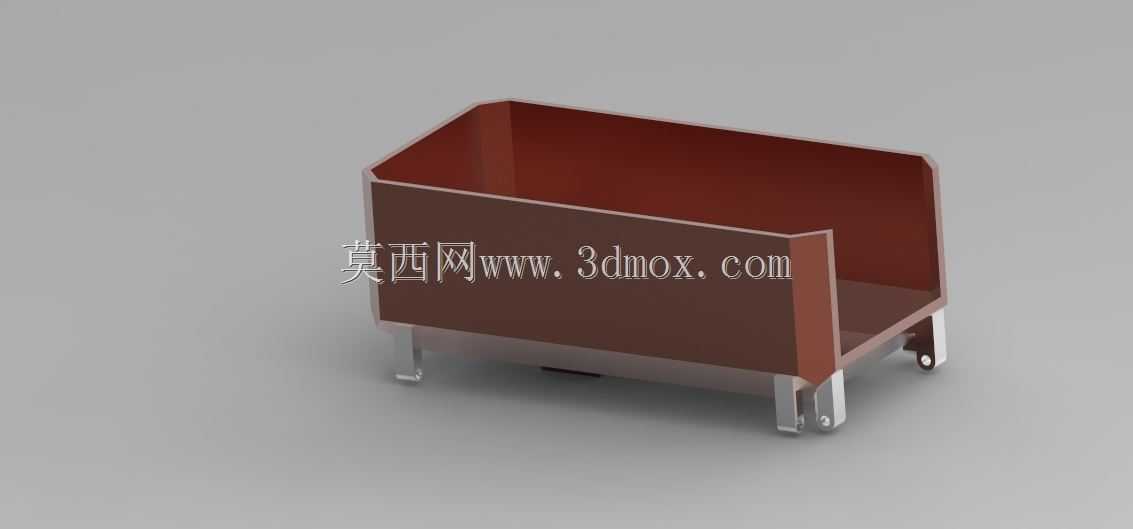

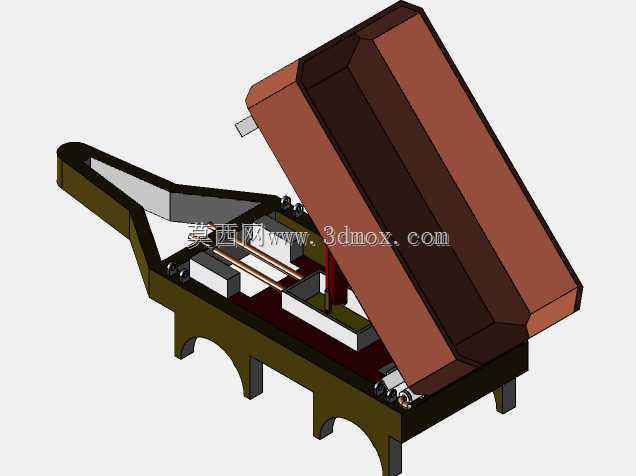

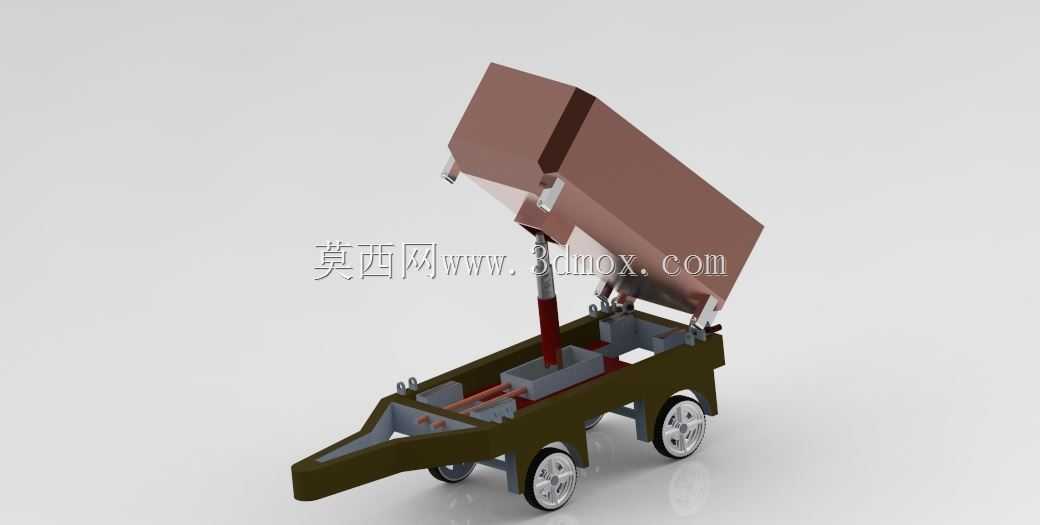

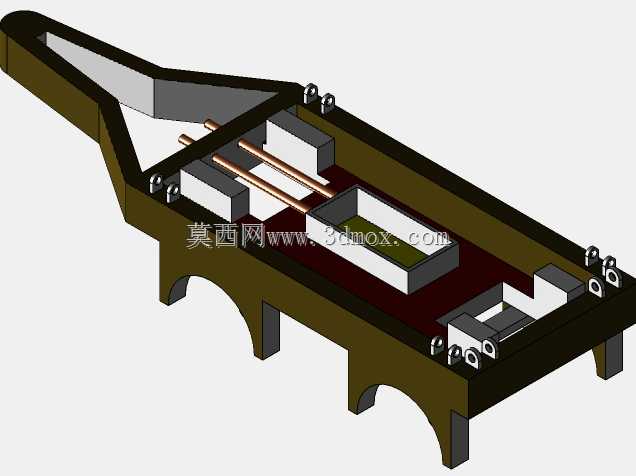

在城市核心区物料转运、狭小场地零散建材配送、厂区内部工序间物料周转这类常规自卸设备难以施展的作业场景中，常规单方向倾卸的转运车辆往往受限于场地回转空间，卸料时需要反复调整车位，不仅作业效率低下，还容易在狭窄街巷、车间通道内剐蹭周边设施，甚至因反复挪车碰损已完工的地面铺装或周边构件。这款多方向卸料转运车的设计，正是瞄准这类受限空间的卸料痛点，采用三向倾卸的三面卸料系统，无需大幅调整车身位置，即可完成左侧、右侧、正后方三个方向的卸料动作，在宽度仅容单车通行的老城区街巷、设备排布密集的生产车间通道内，仅需一次停靠就能完成指定位置的物料卸载，大幅降低狭小场地内的作业难度。从结构设计逻辑来看，整车采用牵引式拖行架构，前端设置牵引连接结构，可适配人力推行或小型牵引设备拖行两种移动模式，底盘框架采用型钢焊接成型，兼顾结构强度与整车自重控制，避免过重导致的推行或拖行阻力过大。行走系统采用四个实芯脚轮布局，前轮为转向轮组，后轮为定向承重轮，轮组安装位置经过载荷分布校核，满载状态下整车重心始终落在轮组支撑边界内，即使在倾卸状态下也不会发生侧翻风险。倾卸执行机构采用单组液压顶升元件，通过铰接点的位置切换配合料斗与底盘之间的可翻转锁止结构，实现三个方向的倾卸动作切换，料斗与底盘的连接铰点分别布置在料斗底部的左、右、后三个侧边，需要向某一侧卸料时，仅需解锁对应侧边的锁止结构，顶升元件伸出即可推动料斗绕对应铰点翻转，料斗翻转角度经过限位结构约束，最大倾卸角度可保证斗内散装物料完全滑落无残留，不会出现斗壁挂料导致的卸料不彻底问题。料斗采用上宽下窄的倒梯形截面设计，斗口边缘做卷边强化处理，避免长期装卸物料导致的斗口变形，底盘上预留了液压元件的安装维护空间，顶升元件的铰接支座采用螺栓连接固定，后期磨损后可快速更换，无需整体切割焊接维修。整车外形尺寸控制在小型手推车的规格区间内，宽度不超过常规人行通道宽度，长度适配常规货运电梯的轿厢进深，可直接进入楼宇内部完成装修物料的转运作业，安装边界上无需额外配套附属设施，无需外接动力源即可完成卸料动作，在无供电的户外场地也能正常作业。在实际作业中，这类卸料车可适配散装砂石、袋装水泥、生产边角料、零散工装配件等多种物料的转运，尤其适合老城区改造项目中狭窄街巷的物料配送，以及厂区内工序间的零散物料周转，无需预留大型自卸车辆的回转作业空间，停靠后即可直接向侧边的基坑、料框或指定堆放点卸料，省去了人工二次倒运的环节，也避免了常规手推车卸料时需要人工抬升翻转料斗的重体力劳动，降低作业人员的劳动强度。
