长管式UVC紫外线杀菌消毒灯结构

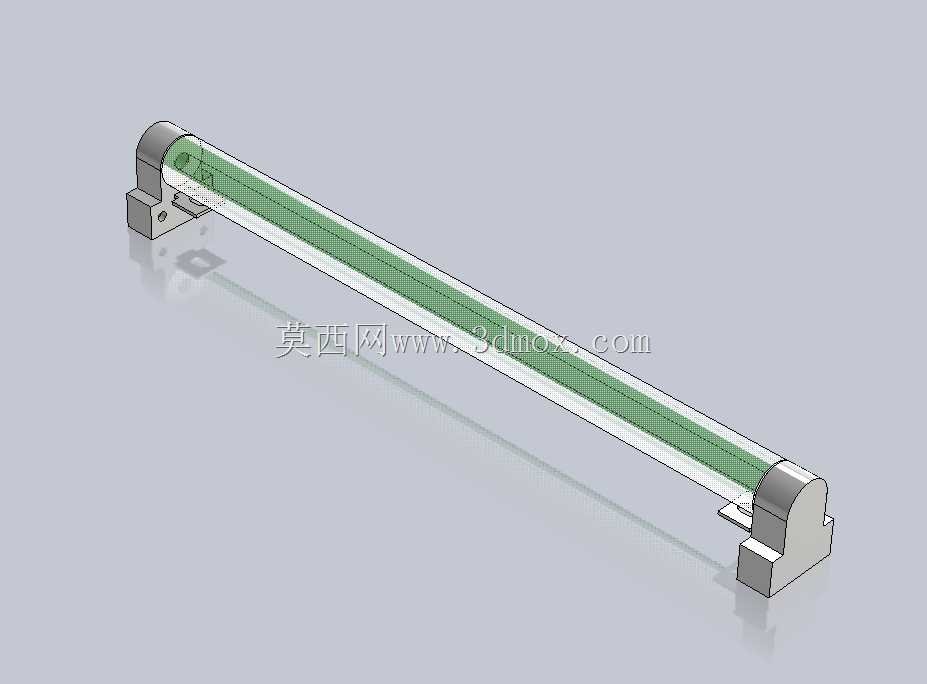

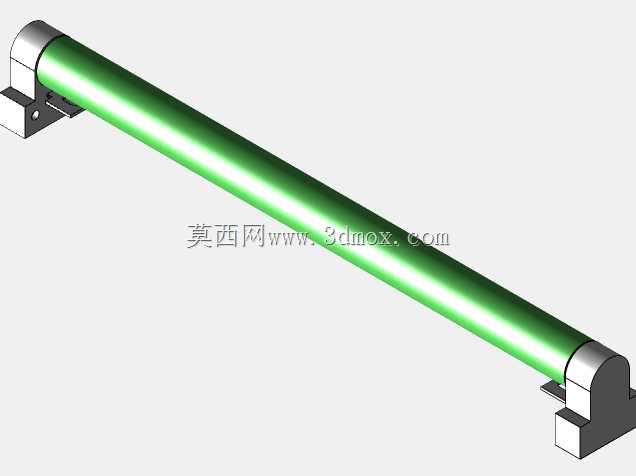

这款长管式紫外消毒装置的三维结构，核心围绕密闭空间内的空气与物表消杀需求设计，日常可适配食品加工车间更衣区、医疗机构污物通道、商用中央空调回风段、公共卫生间等高人流或高菌群负荷场景，安装后可在无人时段自动启动辐照作业，破坏空气中浮游菌、物体表面附着致病菌的核酸结构，实现消杀效果。从结构设计逻辑来看，整体采用两端固定的长条形布局，灯体主体为高透石英玻璃管封装的UVC发光组件，外部设置防护格栅避免外力磕碰造成灯管碎裂，两端的安装支座采用压铸成型结构，预留了标准孔位可直接适配常规吊顶龙骨、墙面支架的安装尺寸，安装边界预留了接线端的走线空间，无需额外定制转接件即可完成现场装配。设计过程中重点考量了辐照均匀度，灯管长度与两端支座的间距经过匹配计算，确保下方有效辐照区域内无明显光照死角，同时支座内部集成了镇流器的安装位，将电气元件完全封闭在金属壳体内，避免长期暴露在紫外辐照环境下出现塑料件老化脆裂的问题。不同于普通照明灯具，这款消毒灯的结构特意做了密封处理，可适配多尘、轻度潮湿的作业环境，安装时可根据现场消杀范围选择水平吊装、侧壁贴装两种方式，对应的安装孔位在支座上做了双向预留，现场施工无需二次打孔改型。灯体的整体截面尺寸控制在较小范围，吊装后不会过度占用空间净高，对于层高较低的地下空间、狭小设备隔间也能适配安装。结构上还预留了灯管更换的快拆结构，后期维护时无需拆卸整个支座，仅需打开端盖即可完成灯管替换，降低后期运维的拆装工作量。从建模细节来看，各部件的装配间隙完全按照实际生产公差设置，玻璃管与金属端盖的配合位预留了密封胶圈的安装槽，电气接线端做了隔离防护，避免安装接线时误触内部带电部件，整体结构没有冗余设计，所有特征都围绕实际安装、使用、维护的工程需求设置，可直接用于同类产品的结构参考或非标消杀设备的配套选型。
