商用车悬架用多片式钢板弹簧结构设计

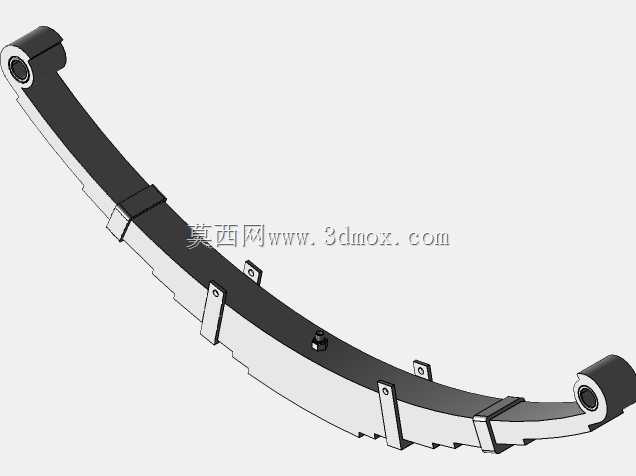

在商用车、非道路工程车辆的底盘悬架系统中，多片式钢板弹簧是承担垂直载荷、缓冲路面冲击的核心弹性部件，区别于空气悬架、螺旋弹簧等弹性元件，这类叠片结构的板簧兼具导向、承重、减震多重功能，无需额外设置复杂的导向机构即可适配非独立悬架的布置需求，在重载货运车辆、轻型客车、农用拖拉机的后悬架上应用极为广泛。该板簧采用不等长合金弹簧钢叠片组合结构，主片两端卷制为铰接衬套孔，分别对应车架前端的固定吊耳与后端的活动吊耳安装位，卷制孔内预留衬套压装空间，可匹配橡胶衬套或金属复合衬套，抵消车辆行驶过程中板簧变形产生的纵向位移与扭转应力。叠片组从主片到副片长度逐级递减，形成等应力梁的受力结构，在额定载荷工况下各片应力分布均匀，避免局部应力集中导致的单片断裂问题，片间设置有减磨垫片与定位卡箍，卡箍通过螺栓紧固将叠片组约束为整体，既可以防止车辆颠簸过程中各片发生横向错位，也能减少片间相对滑动产生的磨损与异响。设计过程中首先根据目标车型的轴荷参数确定板簧的弧高、刚度与片数，主片伸直长度需匹配车架前后吊耳的安装跨距，卷耳内径需适配对应规格的铰接销轴，叠片的曲率半径在自由状态下逐级调整，保证装配后各片能够紧密贴合，预紧应力设置符合行业设计规范，避免主片承受过大的初始静应力。板簧中部设置有中心定位螺栓，用于和车桥的安装座定位固定，中心螺栓的位置需避开板簧受力的最大弯矩点，防止应力集中导致的板簧断裂；副片的触发载荷经过匹配，在轻载工况下仅主片参与工作，保证车辆行驶的平顺性，重载工况下副片逐步接触参与承载，提升整体承载能力，避免刚度突变带来的驾乘不适。从安装边界来看，两端卷耳的同轴度公差需控制在合理范围内，避免安装后出现附加扭转应力，板簧总成的宽度需匹配车桥安装座的U型螺栓跨距，叠片的总厚度在满载弧高状态下需预留足够的跳动空间，防止极限压缩工况下板簧与车架底板发生干涉。这类多片板簧的阻尼特性来自片间的摩擦，无需额外搭配减震器即可实现一定的震动衰减效果，在低速重载的作业场景下可靠性远高于其他类型的弹性元件，日常维护仅需定期检查片间润滑情况与卡箍紧固状态，即可满足长期重载使用的需求。建模过程中对每一片簧片的曲率、端部倒角、安装孔位都做了精准还原，卡箍、中心螺栓、衬套等附属配件也完整建模，可直接用于底盘悬架的装配干涉检查、刚度仿真分析，也可作为同类板簧改型设计的基础参考模型。
