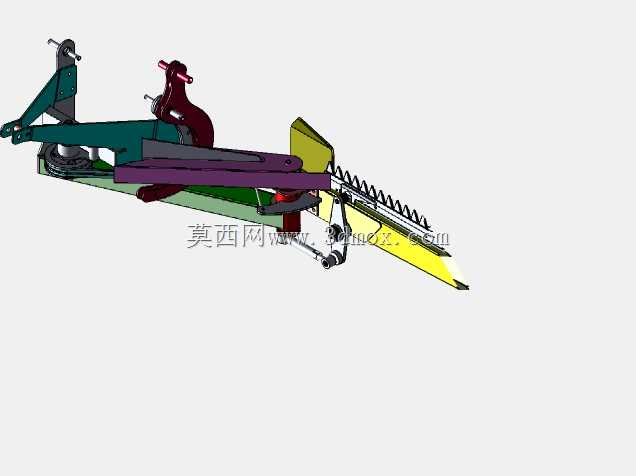

往复式牧草切割作业割草装置结构

这款割草装置主要面向丘陵、平原区域的天然草场、人工种植牧草地作业场景，也可适配小地块农田的秸秆切割、田埂杂草清理作业，挂载在小型拖拉机或农用动力底盘侧边使用，作业时沿着作物种植行或草场条带行进，通过动刀组的往复运动完成茎秆切割，切割后的作物会顺着装置的导草板向侧边铺放，避免被行进轮碾压，方便后续的搂集、打捆工序开展。从结构设计来看，整套装置采用侧挂式布局，核心切割单元为往复式割刀组件，动刀片与定刀片采用交错啮合的剪切结构，相比旋转式割刀，切割留茬高度更均匀，对粗细不一的牧草、作物茎秆都有稳定的切断效果，不会出现拉扯茎秆导致的作物根系拔起问题。装置的动力输入侧设置了曲柄连杆传动机构，将输入的旋转运动转化为割刀的水平往复运动，传动路径短，动力损耗小，同时在传动部位设置了密封护罩，避免作业时草屑、泥土进入传动副造成磨损。装置的悬挂连接部位设计了多组可调铰接点，作业时可根据地面起伏自动仿形，保证割刀始终贴近地面但不会切入土层，减少刀片的磨损，也能避免作业时带起土块混杂在草料中。安装边界方面，整套装置横向作业幅宽适配小型动力底盘的轮距，挂载后不会超出机身宽度过多，转场运输时可通过调节铰接点将切割臂向上折叠，缩小整机横向尺寸，满足乡村道路的通行要求。导草板采用倾斜式曲面设计，切割下来的茎秆会沿着曲面自然滑向装置侧方，铺放成连续的条带，不会堆积在切割部位造成堵草。切割刀片采用快拆式固定结构，作业中出现刀片磨损、崩口时，无需拆解整套装置即可快速更换刀片，降低田间作业的维护停机时间。机架主体采用型钢焊接结构，在保证结构强度的前提下控制整体重量，减少挂载时对动力底盘的前桥负载压力，各转动铰接部位都设置了润滑注油点，方便日常保养时加注润滑脂，延长铰接销轴的使用寿命。
